嘎斯M1复古轿车车身底盘结构复刻

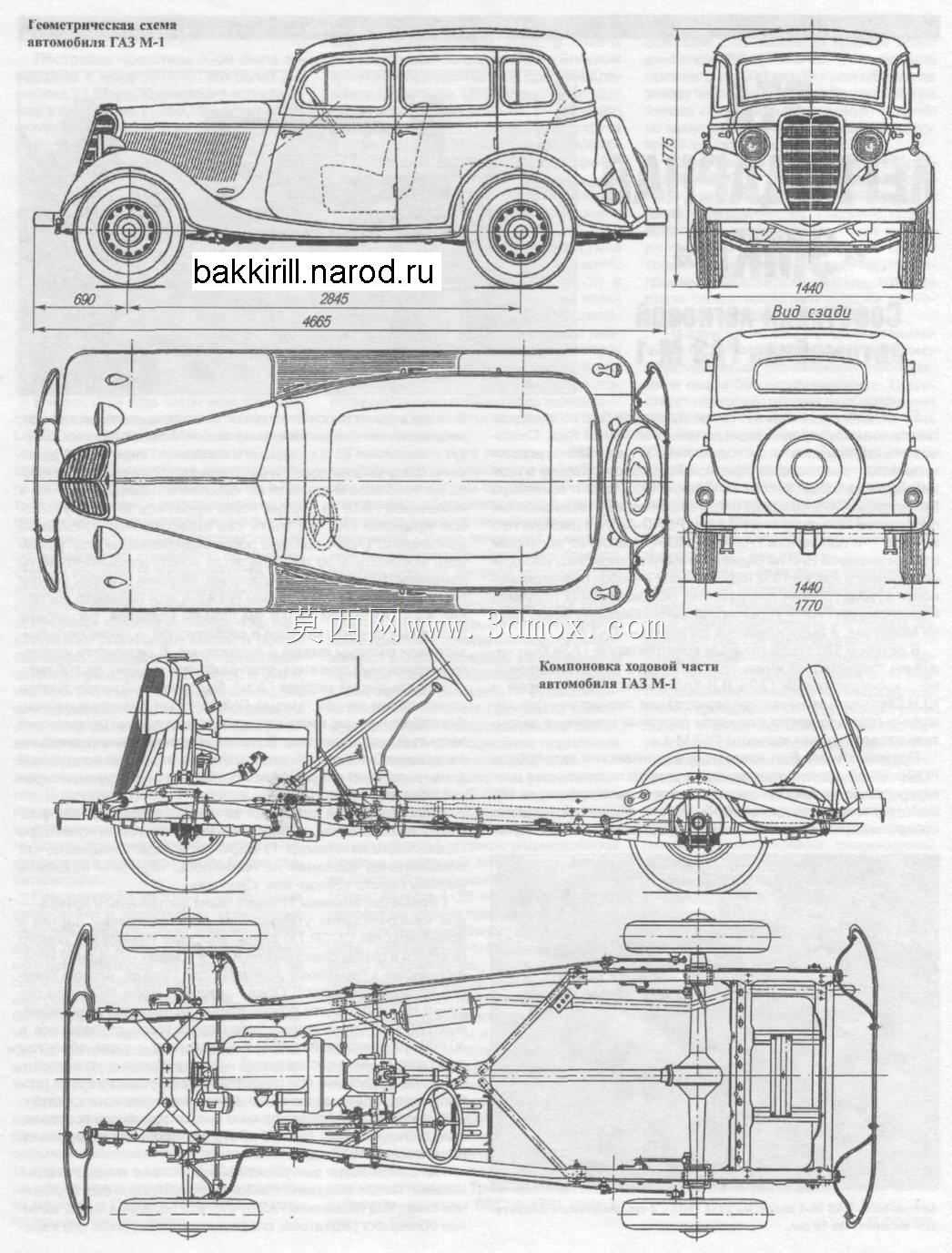

　　这套三维结构复刻围绕上世纪中期经典民用轿车GAZ M1展开，把车身外覆盖件、乘员舱轮廓、独立车架、行走机构悬置点位以及动力传动布置整合在同一套数模参照体系里，适合老车复原、影视道具车开发、博物馆展陈样车制作以及经典车教学拆解演示使用。拿到这类扫描线稿后，结构工程师最先核对的不是曲面光顺度，而是整车长、宽、高三个方向的硬点边界：从侧视图可直接读出轴距、前后悬长度、车门分缝位置以及翼子板外扩弧线；俯视图锁定车身左右对称基准、轮距宽度和后备厢备胎外置区域的轮廓；正前视图则约束散热器面罩宽度、前大灯外伸距离、前轮转向包络与翼子板内衬的间隙。

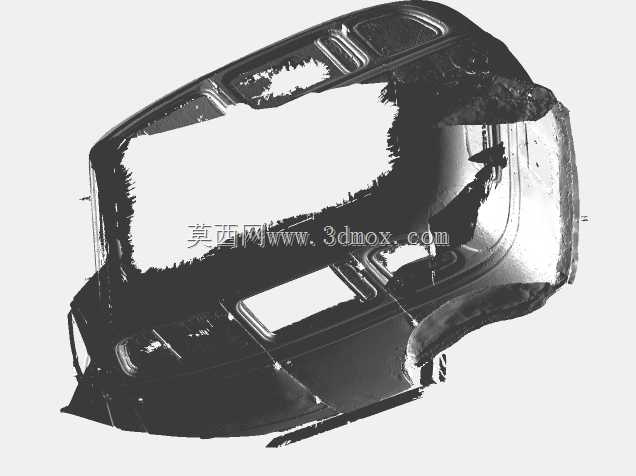

　　车身部分采用当年典型的非承载式布局，乘员舱壳体坐落在梯形独立车架之上，数模里需要把A柱、B柱、C柱的倾斜角度逐一还原，同时保留四门三厢的修长比例：前翼子板随前轮跳动做出外凸的圆弧包络，后翼子板则平滑过渡到车尾，后备厢外侧外挂备胎的安装座单独留出凸台，避免后期装配时与后围板发生干涉。车门内板、窗框密封条槽、脚踏板区域都在扫描底稿里留有明确投影线，建模时可顺着这些基准拉伸出钣金壁厚，再在门框周边补出加强梁和铰链安装面。

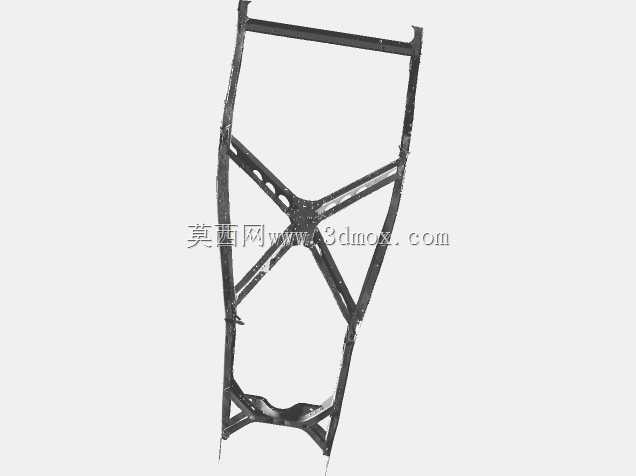

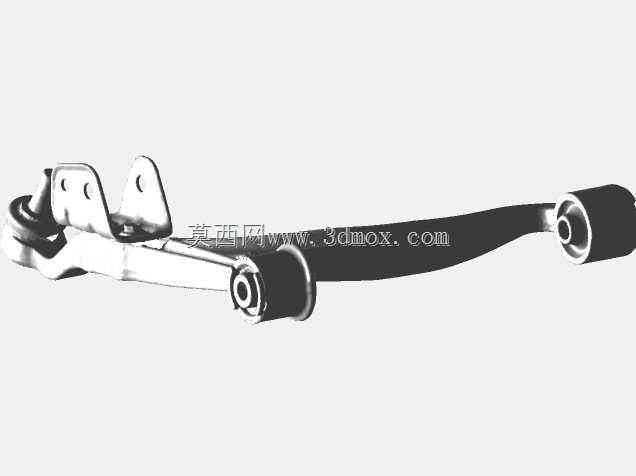

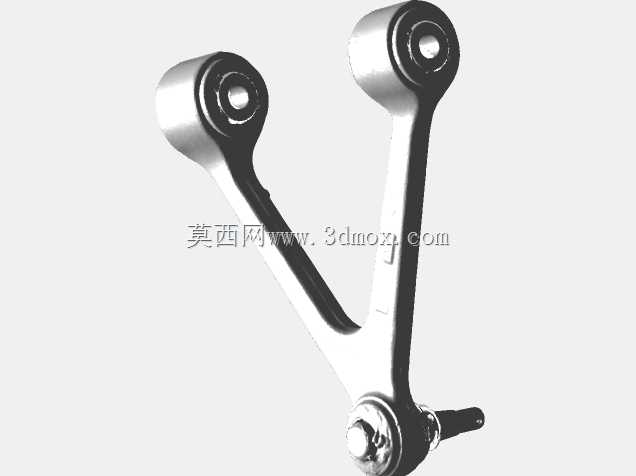

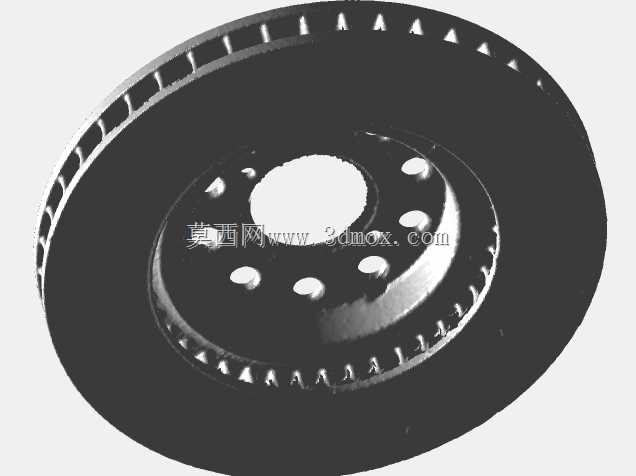

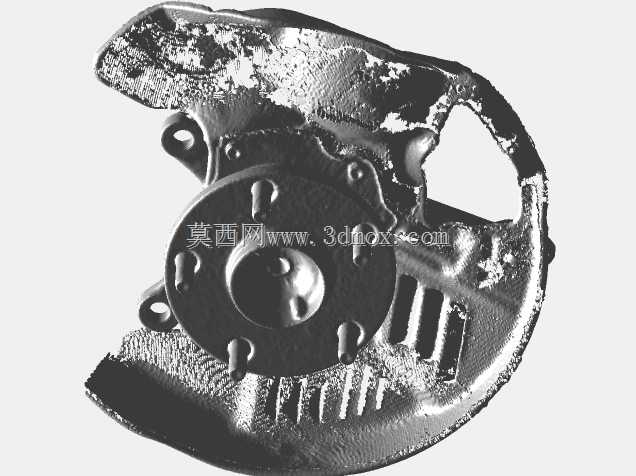

　　底盘车架是这套作品里工程价值最高的部分，侧视与俯视双线稿完整呈现了纵梁的变截面走向：前段纵梁向内收窄以容纳发动机与转向机，中段在乘员舱下方保持平直，为座椅横梁和地板提供安装基础，后段则向上弯折配合后桥跳动行程。横梁分布遵循老式乘用车的载荷传递逻辑，前横梁支撑散热器与前悬支架，中间横梁固定变速箱支承，后横梁承担后桥钢板弹簧的吊耳载荷。前悬参照同期丰田车型的扭杆/弹簧布置思路做点位对齐，转向拉杆、减振器下支座、制动管路走向都在车架俯视图里预留了走线空间；后桥采用整体驱动桥搭配钢板弹簧，弹簧座中心距、U型螺栓安装孔位、减振器上下吊点都需要和车架纵梁侧面的支架一一对应，避免装车后出现运动干涉。

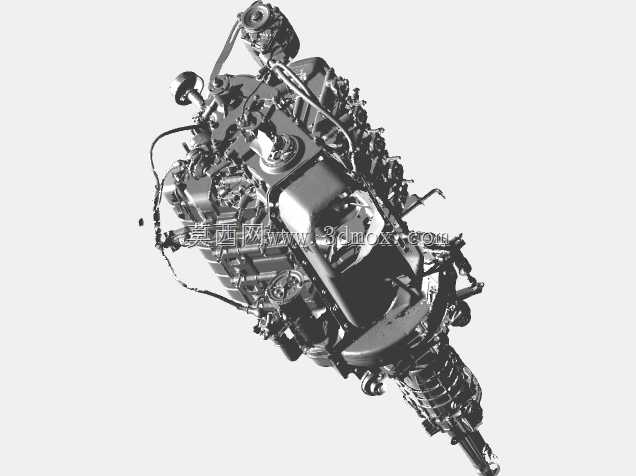

　　动力传动部分参照ZIL 131相关动力单元的接口尺寸做适配校核，发动机悬置软垫的安装孔距、离合器壳与变速箱的连接法兰、传动轴前后万向节的相位角都在数模中留出调整余量。散热系统位于车头最前端，风扇与散热器芯体之间保留足够的导风罩间隙，排气歧管沿纵梁外侧向后延伸，全程避开燃油管和制动软管的敷设路径。

　　在实际项目里，这套数模可直接用于1:1展车的骨架焊接工装设计：先以车架纵梁底面为统一基准搭建拼装台，按横梁点位逐段定位点焊，再把车身壳体的主断面样板卡在车架对应支座上，调整门缝与翼子板间隙后完成整体合装。针对教学场景，还可把车身、车架、动力总成、前后桥拆分为独立子装配，制作剖切演示模型，清晰展示非承载式车身“壳体承载内饰、车架承担底盘载荷”的传力路径，帮助初学者理解老式乘用车与现代承载式轿车在结构思路上的本质差异。建模过程中需特别注意扫描底稿的视图对齐，多视图之间的尺寸基准要统一到车架中心线和前轮中心垂线，避免出现侧视轴距与俯视轮距错位的问题，最终输出的数模既能支撑外观曲面逆向，也能满足底盘硬点校核与工装夹具设计的工程需求。
