可弯折柔性珠节式电缆捆扎带设计

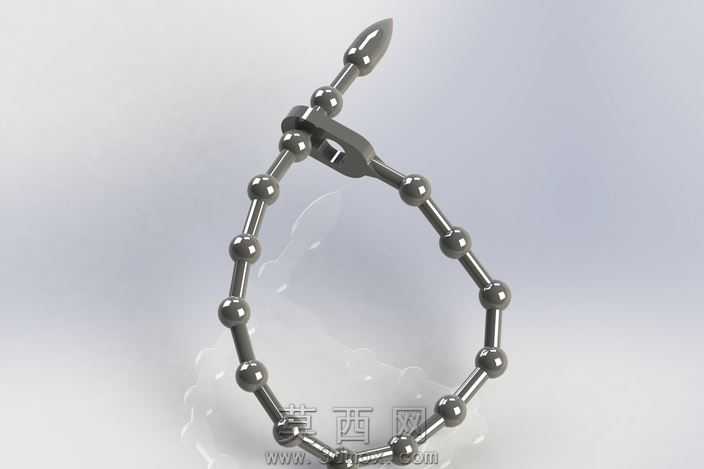

本作品为珠节式柔性电缆扎带的三维设计成果，建模阶段采用参数化特征构建逻辑，先以单颗球形珠节为基础单元，绘制球体与连接短柱的同轴截面轮廓，通过旋转凸台命令生成单个珠节实体，再通过线性阵列配合路径适配约束，将珠节沿预设的环形弯曲路径排布，保证相邻珠节间预留微小活动间隙，为整体结构提供弯折自由度。扎带头部的锁止结构采用卡扣式设计，建模时先绘制头部基体的拉伸轮廓，再通过切除命令生成与珠节直径匹配的锁止卡槽，卡槽内部增设弹性卡舌特征，模拟实际使用时单向锁止、防止松脱的功能，卡舌处做圆角过渡处理，避免应力集中导致的结构断裂。渲染阶段采用金属哑光材质赋予整体结构，调整材质的粗糙度参数至0.6左右，还原不锈钢五金件的真实质感，场景添加柔和的环境漫反射光，搭配顶部主光源突出珠节的球面光影层次，背景选用浅灰渐变底色，弱化环境干扰以清晰展示扎带的结构细节。材质设置上区分了珠节主体与锁止卡舌的细微属性，卡舌部分略调高弹性参数对应的材质反光度，暗示其具备弹性形变能力。设计思路围绕柔性捆扎的核心需求展开，区别于传统一体式尼龙扎带的固定形态，珠节铰接的结构让扎带可根据电缆束的实际外形灵活调整弯曲弧度，适配不同直径、不同排布形态的线缆捆扎场景，锁止端的尖头导向结构做了锥度优化，方便穿入锁孔完成快速捆扎，整体结构无多余冗余特征，既保证了捆扎后的连接强度，又通过分段式结构实现了完全灵活的弯折性能，适合在固体构件旁的线缆整理场景中使用，建模过程中对珠节间的间隙尺寸做了多次参数调试，确保弯折时相邻珠节不会发生干涉，同时锁止后卡舌与珠节的卡合量足够，承受常规拉扯力时不会出现脱开问题。
