快速压紧式手动工装夹具结构设计

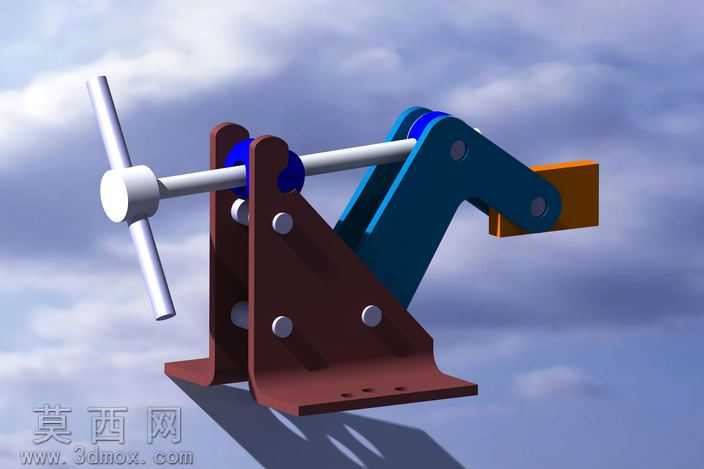

本作品为手动快速压紧夹具的三维建模设计成果，建模阶段采用参数化特征建模思路，先完成底座的基准特征搭建，底座采用带安装孔的L型折弯支撑结构，建模时通过拉伸、切除、阵列特征完成底座上的安装定位孔、铰接座安装位的构建，保证底座的安装基准面与铰接支撑面的垂直度公差符合工装使用要求。随后构建铰接连杆组件，包含驱动手柄、传动连杆、压头摆臂三个核心运动部件，各铰接位置的销轴孔采用同轴度约束装配，保证连杆运动过程无卡滞，传动比设计符合手动操作的施力习惯，仅需较小的手柄扳动力即可实现压头的大夹紧力输出。材质渲染阶段，对底座、铰接支座等承载部件赋予深棕红色金属烤漆材质，调整材质的粗糙度、反光度参数模拟工业五金件的表面质感，对传动连杆、驱动手柄赋予银灰色金属材质，添加轻微的金属拉丝纹理提升真实感，铰接位置的耐磨衬套赋予深蓝色工程塑料材质，压头接触块赋予橙黄色防滑硬质材质，区分不同功能部件的材质属性。结构设计上采用了连杆肘节自锁原理，当手柄扳动到压紧工位时，传动连杆的铰接点越过死点位置，无需额外锁止结构即可实现压紧状态的自锁，避免加工过程中夹具松脱，压头的摆臂行程经过参数化校核，既保证足够的张开空间方便工件取放，又能在压紧行程内提供稳定的压紧力。渲染阶段采用天光加辅助补光的布光方案，背景选用淡蓝色天空环境，添加柔和的地面阴影效果，突出夹具的整体结构轮廓与各部件的装配关系，所有运动部件的活动范围均经过运动仿真校验，不存在干涉问题，整体结构紧凑，安装便捷，适合作为机加工、装配工位的快速压紧工装使用，可适配不同厚度的工件装夹需求，通过更换不同规格的压头接触块即可拓展装夹适用场景。
