减速器壳体组装定位工装结构设计

项目分类:工装 发布时间:2022-05-13 ID:635318
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计
  • 减速器壳体组装定位工装结构设计

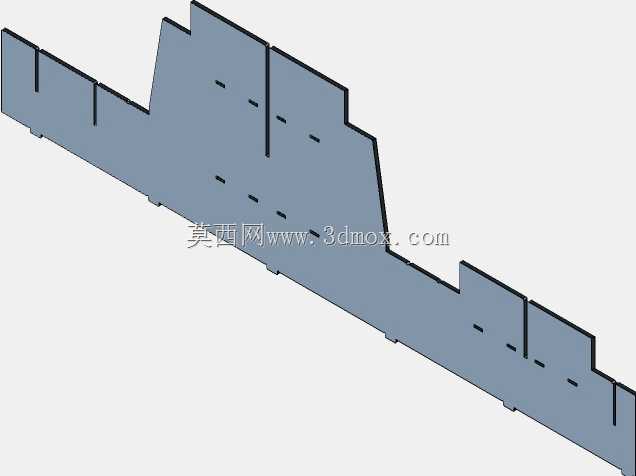

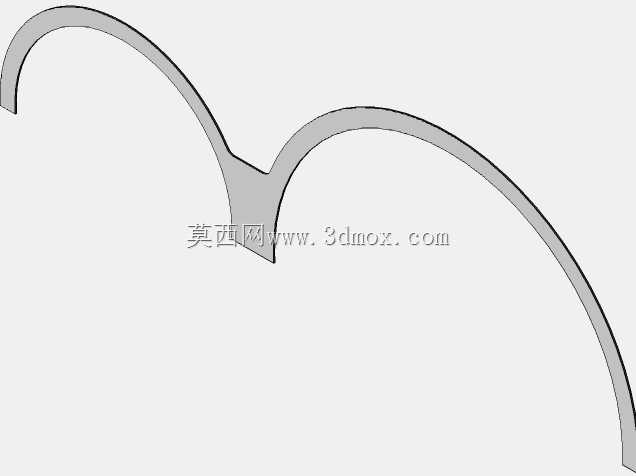

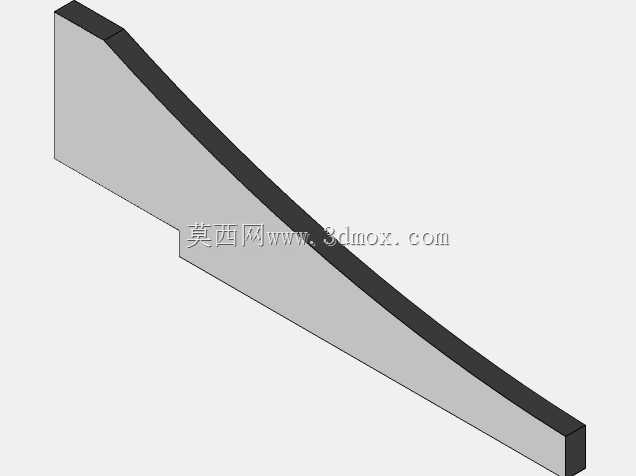

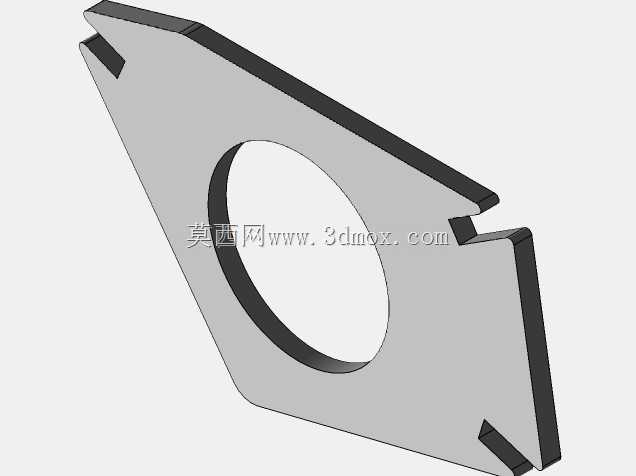

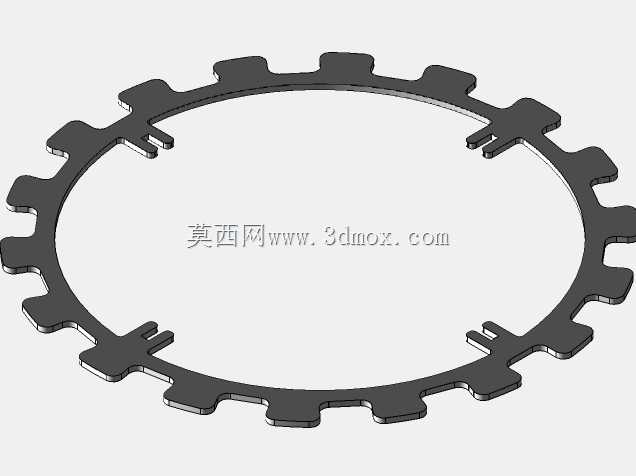

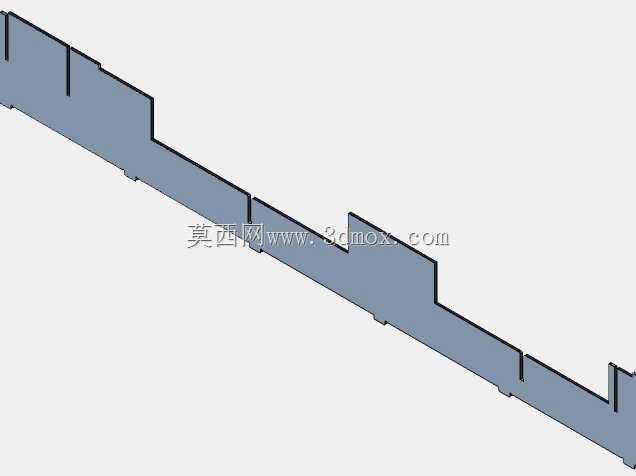

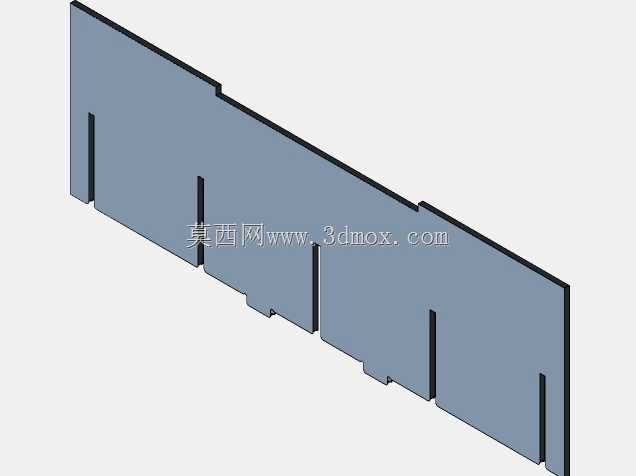

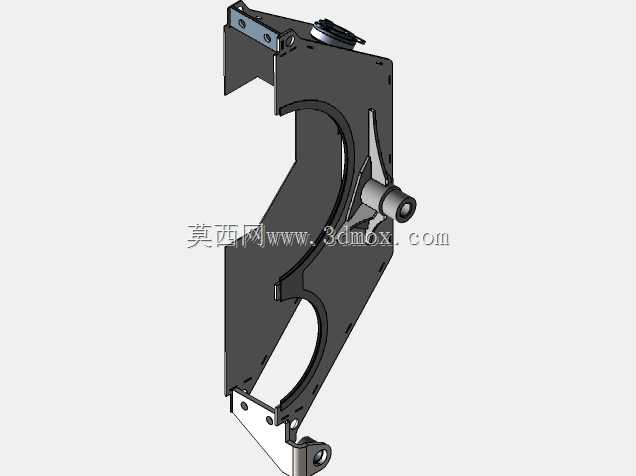

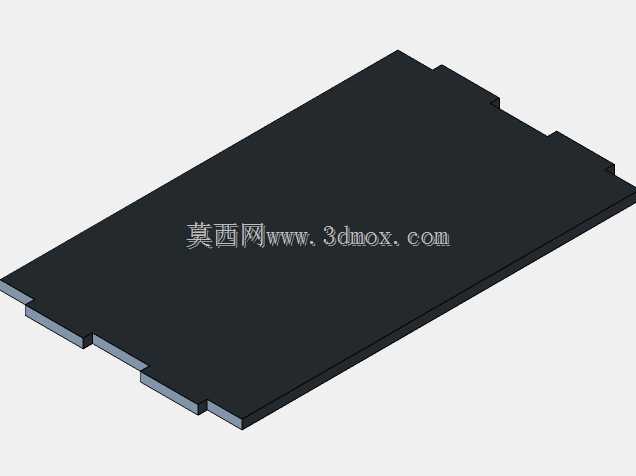

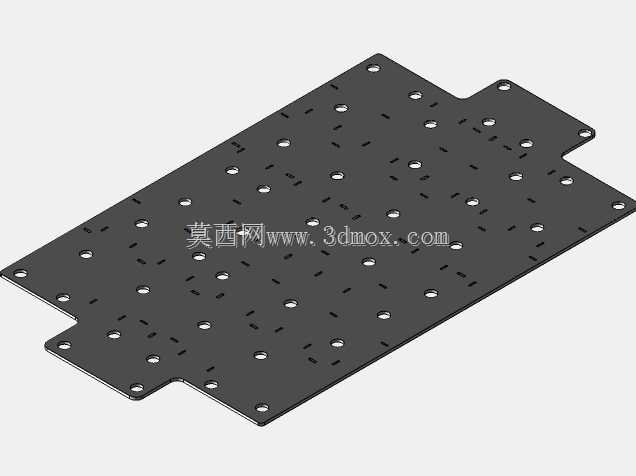

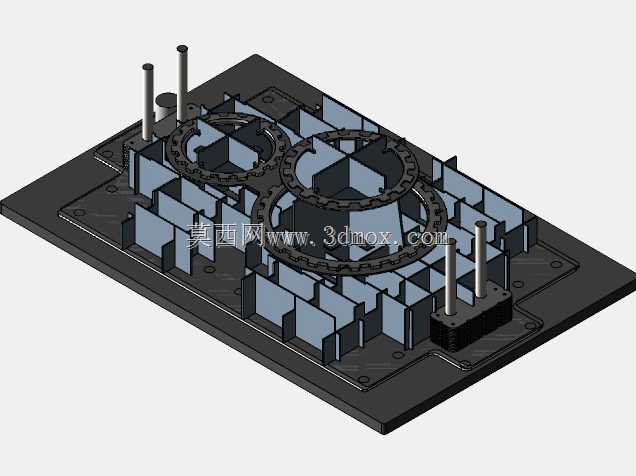

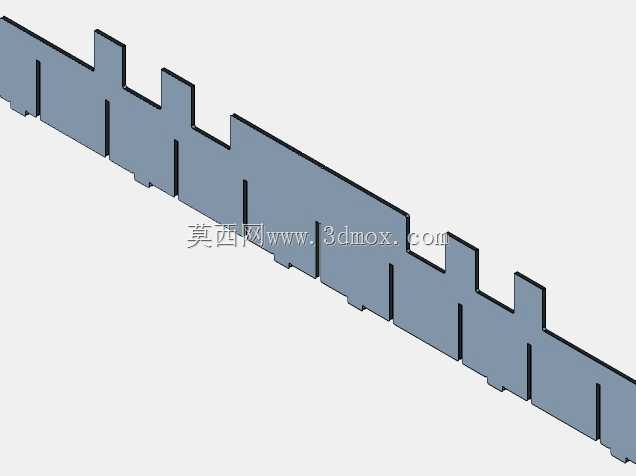

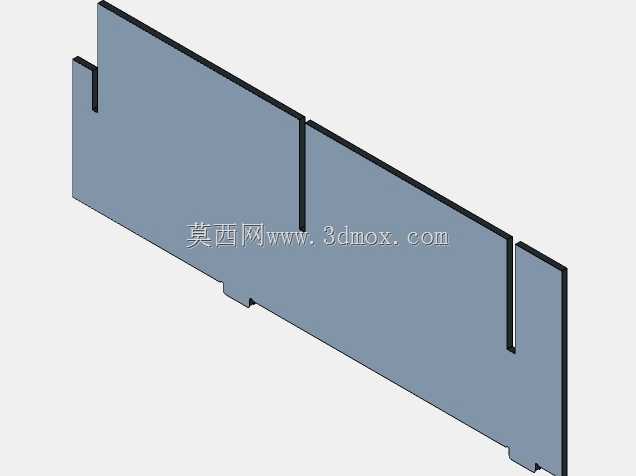

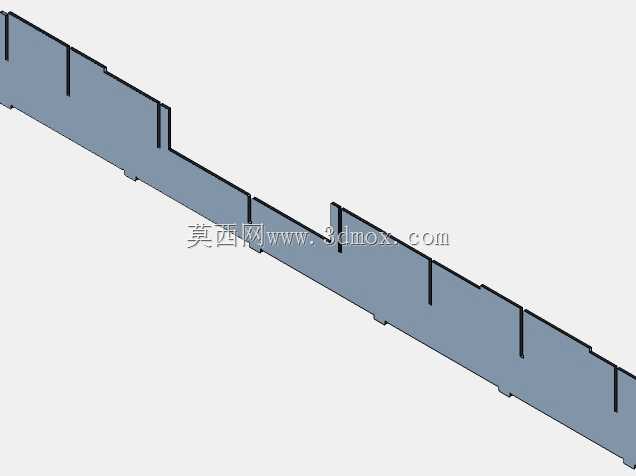

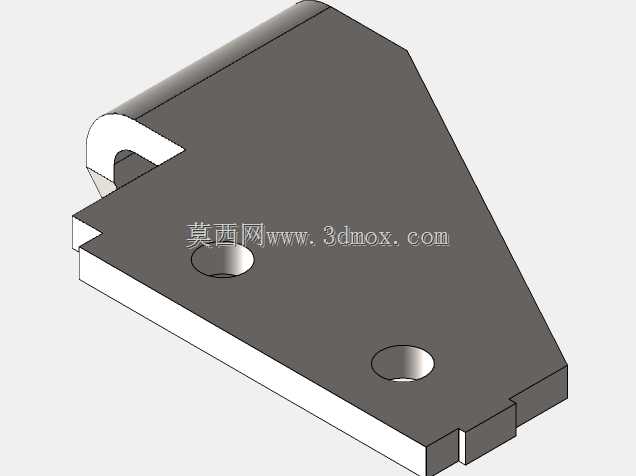

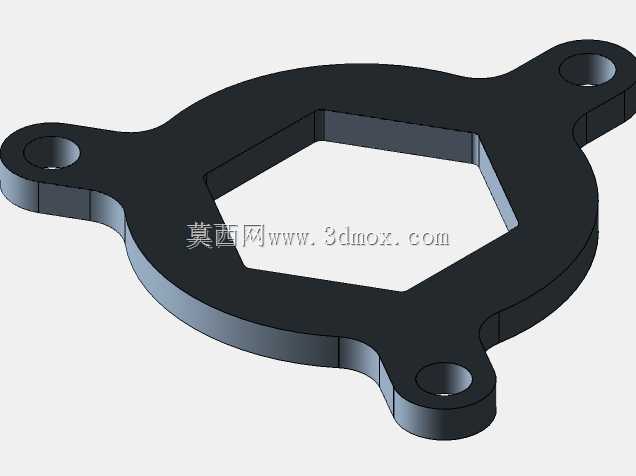

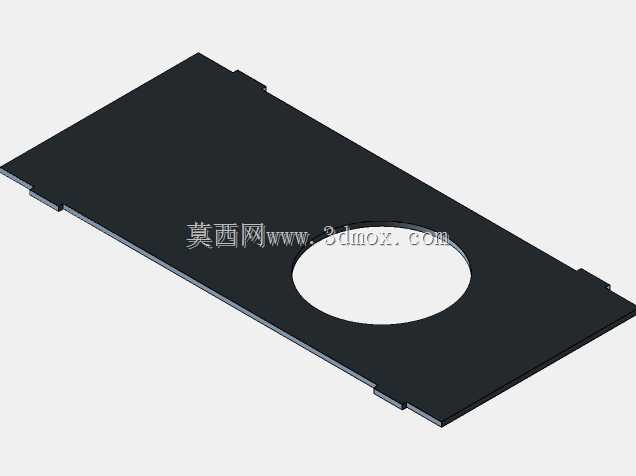

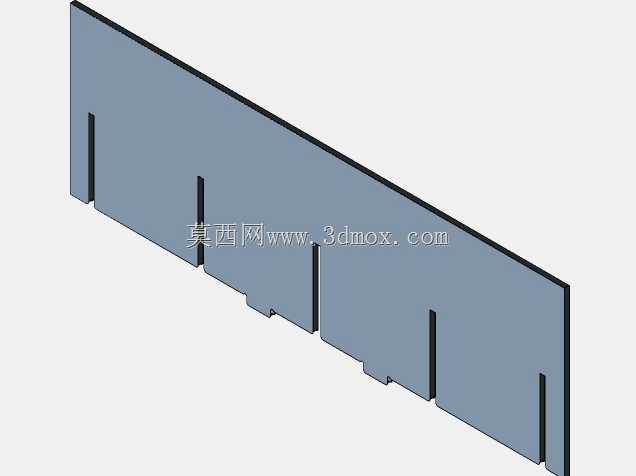

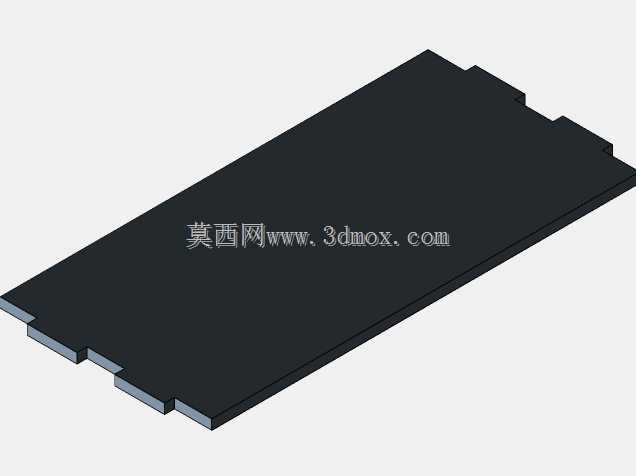

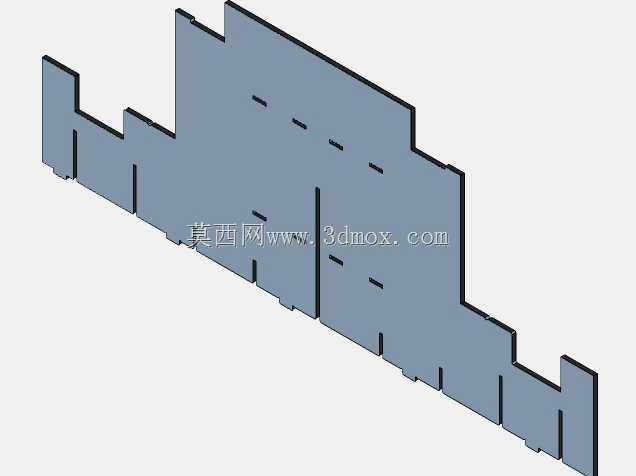

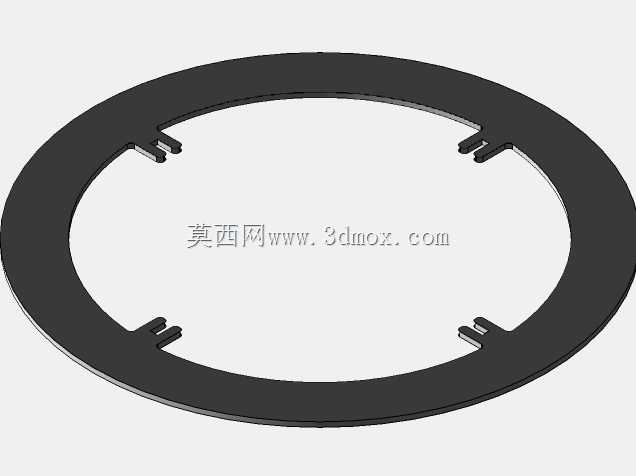

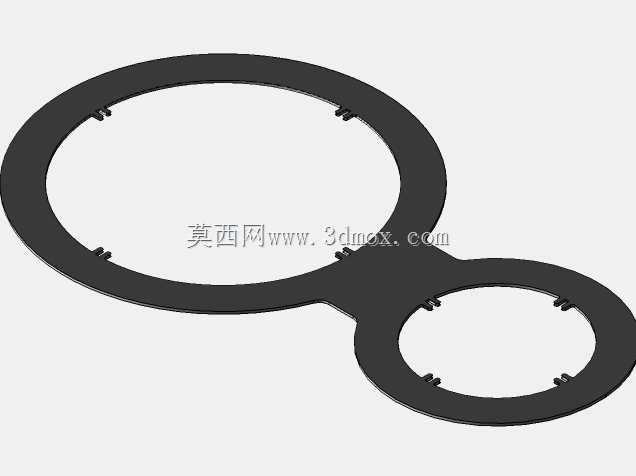

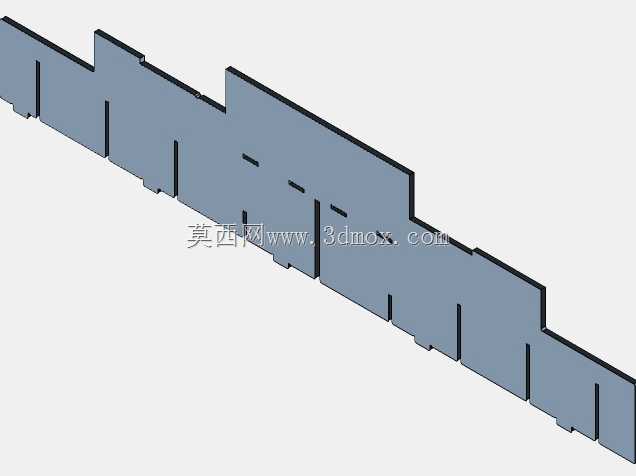

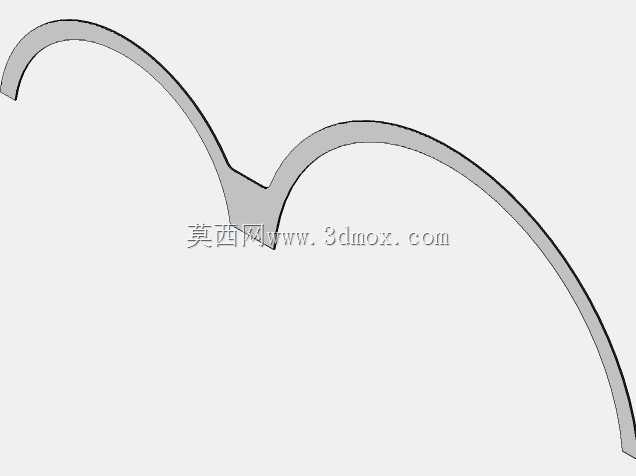

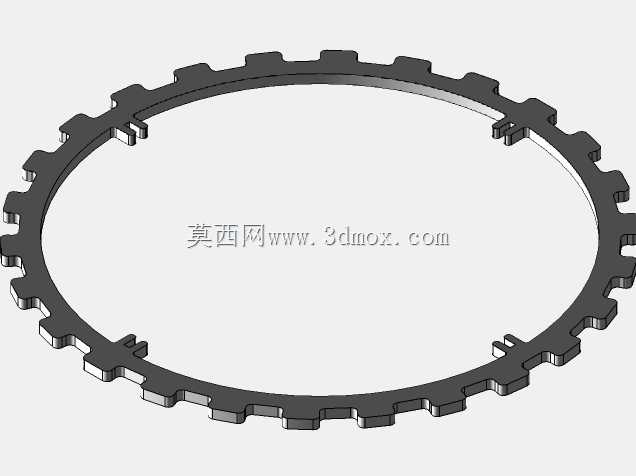

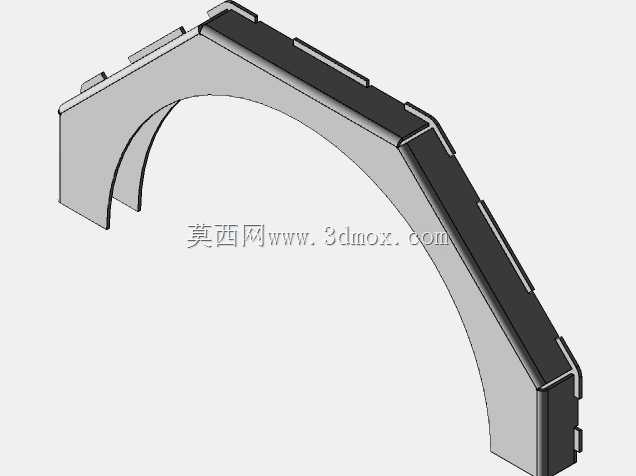

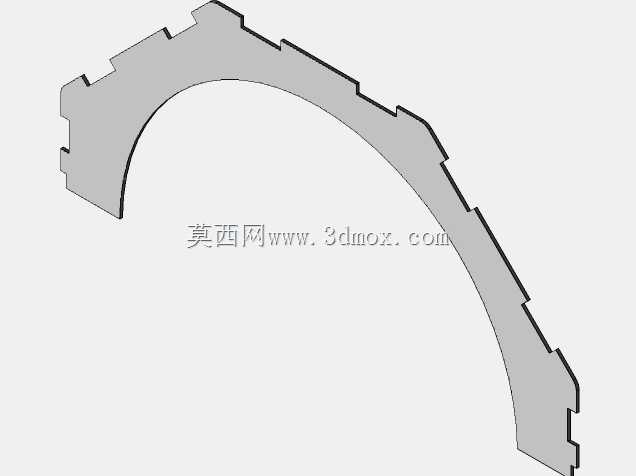

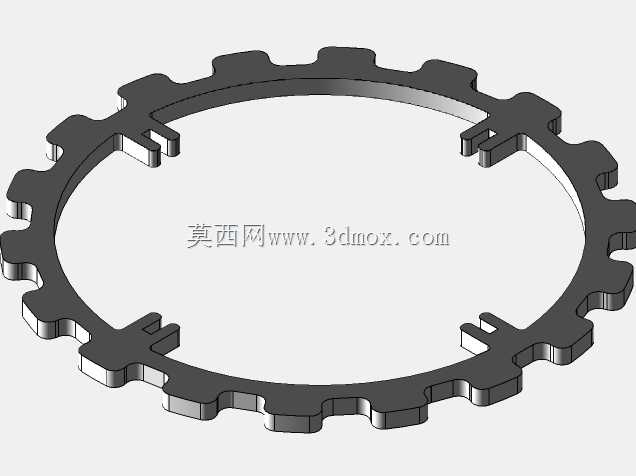

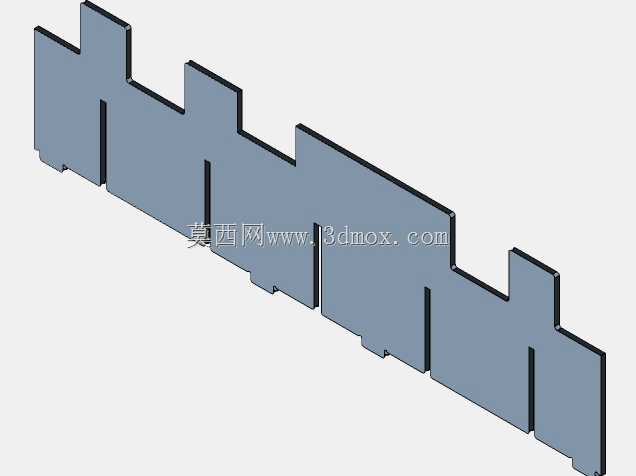

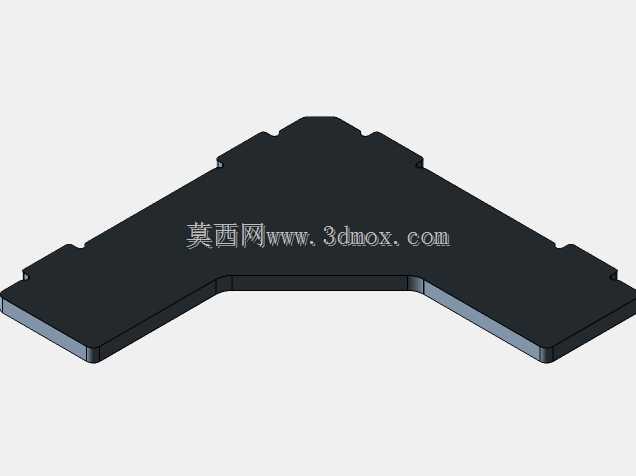

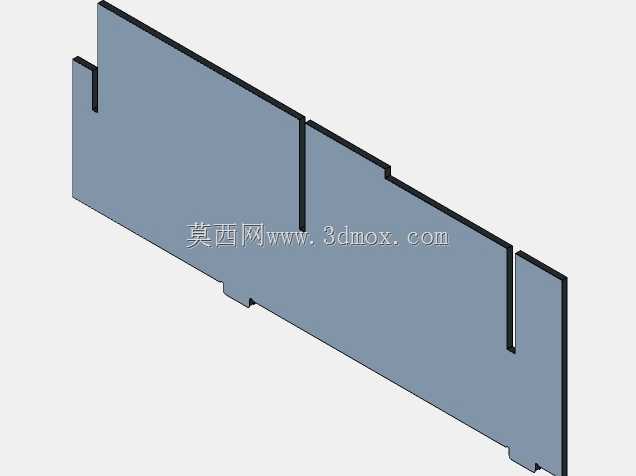

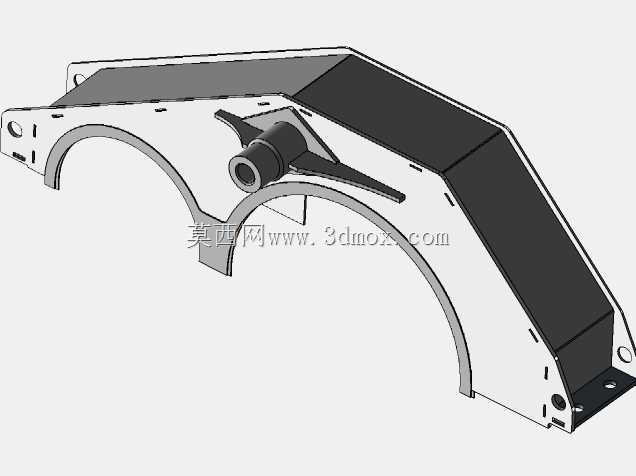

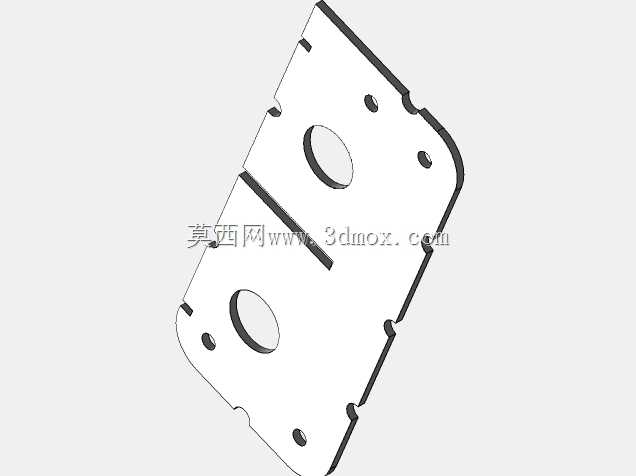

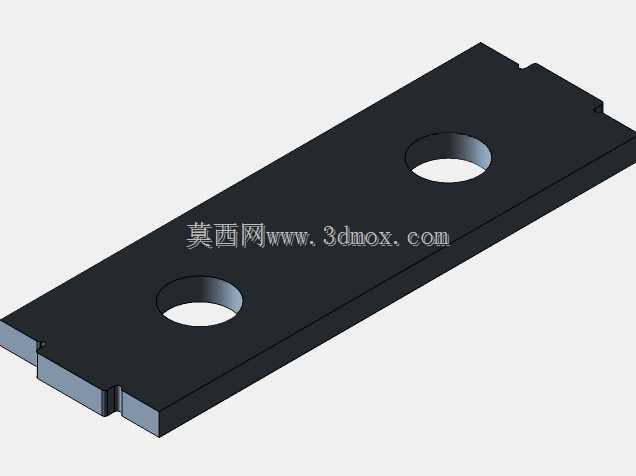

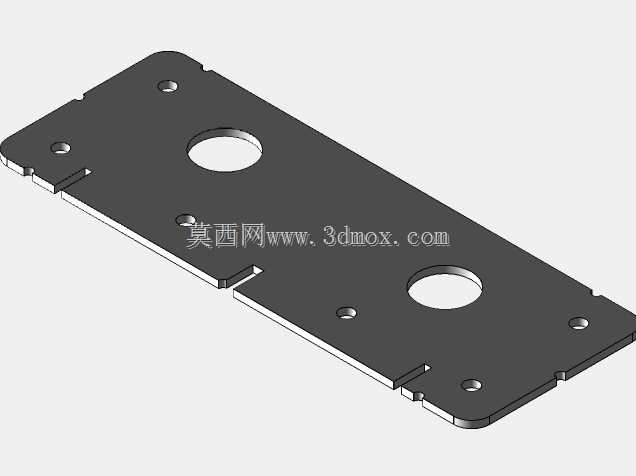

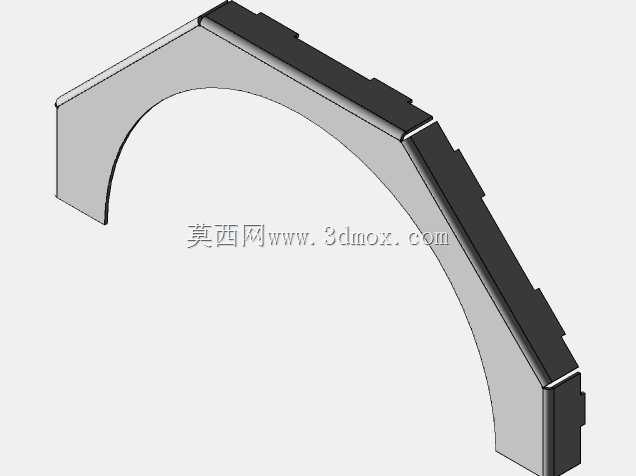

  在减速器批量装配的生产环节中,壳体合箱工序的定位精度直接决定后续齿轮啮合间隙、轴承同轴度等核心装配指标,传统装配方式多采用人工划线对齐、简易垫块支撑的模式,不仅装配效率低下,还容易出现壳体错位导致的密封面渗油、齿轮传动异响等质量问题,这款组装定位工装正是针对这类痛点开发的专用装配工装。从结构布局来看,工装主体采用高刚性平板作为基座,基座平面经过精磨处理,平面度控制在0.02mm以内,为整套工装提供稳定的基准平面,基座上根据不同型号减速器壳体的外形轮廓,设置了多组错落排布的定位挡块,这些挡块的位置完全匹配壳体外壁的加强筋、凸台等特征,装配时只需将上下壳体依次放置到对应挡块围成的型腔内,即可自动完成周向定位,无需反复调整对齐位置。

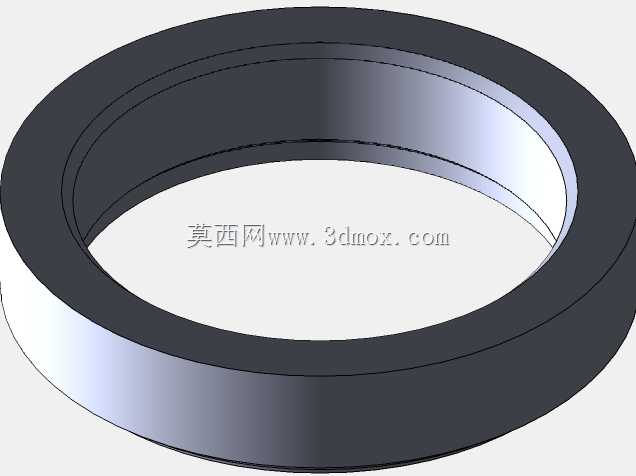

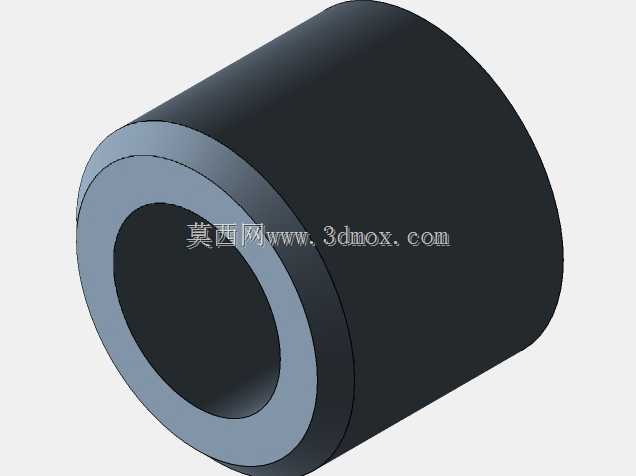

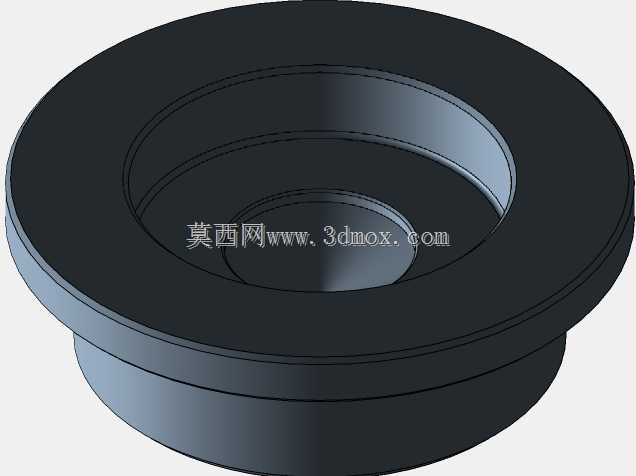

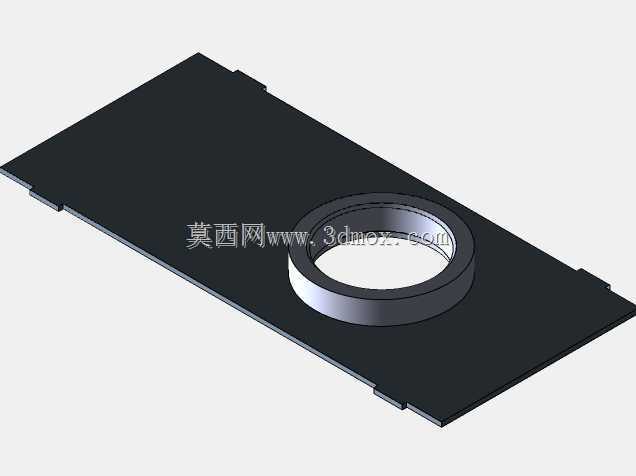

  基座上设置的四根立式导向柱,分别对应壳体上的四个轴承安装孔位,导向柱与安装孔采用小间隙配合,合箱时上壳体可顺着导向柱平稳下滑,避免合箱过程中出现偏斜导致密封垫错位、结合面磕碰的问题,导向柱根部设置有可拆卸的衬套结构,长期使用出现磨损后可单独更换衬套,无需整体更换导向柱,大幅降低工装的维护成本。定位挡块采用模块化设计,每个挡块通过内六角螺栓固定在基座的T型槽内,当需要适配不同规格的减速器壳体时,只需松开螺栓调整挡块位置,或者更换对应轮廓的挡块组件,即可快速完成工装换型,适配多品种小批量的减速器装配需求,相比传统的整体式焊接工装,柔性化程度更高。工装的右侧设置有集成式的定位压装座,对应壳体侧盖的安装位置,压装座上预留了紧固件穿装孔,

  侧盖放置到位后可直接通过孔位穿入螺栓完成预紧,无需额外扶持定位。从安装边界来看,整套工装的基座尺寸适配常规装配工作台的安装尺寸,底部设置有四个定位销孔,可直接固定在工作台的T型槽上,也可配合万向脚轮做成移动式工装,适配不同工位的流转需求。在实际应用场景中,这款工装可覆盖二级直齿减速器、蜗轮蜗杆减速器等多款壳体结构相近的产品装配,装配时工人无需进行划线找正操作,单台壳体的合箱装配时间可缩短60%以上,同时壳体合箱的错位量可控制在0.05mm以内,有效保证轴承孔的同轴度要求,减少后续传动环节的磨损问题。工装的所有棱角位置都做了倒钝处理,避免装配过程中刮伤工人手部或者壳体表面的涂装层,基座表面设置有均匀分布的排屑槽,

  装配过程中产生的密封胶残渣、金属切屑可顺着排屑槽滑落,不会堆积在定位面上影响定位精度。导向柱的顶部做了圆弧导向头设计,上壳体放置时可顺利导入孔位,即使存在微小的位置偏差也能通过圆弧面自动导正,降低对工人操作熟练度的要求。在设计思路上,这款工装没有采用复杂的气动、液压夹紧结构,完全依靠机械结构实现定位,一方面降低了工装的制造成本,另一方面也减少了后续使用中的故障点,适合中小型机加工企业的装配车间使用,无需额外配置气源、电源即可投入使用。针对减速器壳体装配时需要涂覆密封胶的工艺特点,工装的定位挡块表面做了特氟龙涂层处理,密封胶沾附后可轻松擦拭清理,不会残留胶渍影响后续定位精度,基座表面经过发黑处理,具备较好的防锈能力,长期在车间环境下使用也不会出现锈蚀问题。在尺寸设计上,定位挡块的高度设置为壳体高度的三分之一,既能够提供足够的侧向定位力,又不会遮挡壳体的结合面,方便工人观察密封垫的放置位置以及合箱过程中的对齐情况,导向柱的有效导向长度大于上壳体的合箱行程,保证合箱全过程都有导向约束,不会出现中途偏斜的问题。工装的基座厚度经过刚性校核,在承受壳体重量以及合箱时的压力下,变形量控制在0.01mm以内,不会因为基座变形影响定位精度,基座背面设置有交叉布置的加强筋,进一步提升整体刚性,即使放置重量较大的铸铁壳体也不会出现翘曲变形。
