手动可调式双辊滚压工装夹具结构

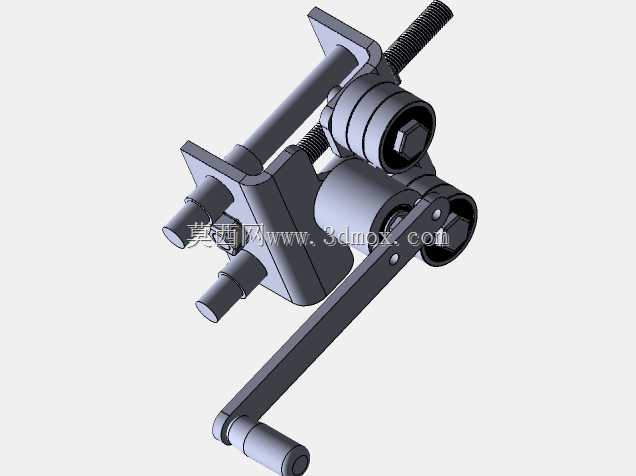

　　这套手动双辊滚压机构，在小型五金件、薄金属带材的校直、压痕、预成型工序里十分常用，不少作坊式加工厂的手动工位、小批量试制线都会配这类结构，不用接气源电源，工人扳动手柄就能完成压合动作，适配多规格小尺寸工件的临时加工需求，比固定式压具灵活度高很多。从结构设计逻辑来看，整套机构以两块平行的侧板作为安装基体，所有功能部件都挂载在这对侧板之间，保证各辊轴的平行度基准统一，不会出现压合偏斜的问题。操作端的长手柄通过销轴铰接在侧板上，扳动时的力臂长度经过匹配，工人单手施加15kg左右的力就能输出足够的压合力，不会出现操作费力的情况，手柄末端的圆柱握把做了圆角处理，长时间操作也不会硌手。两个带槽的压辊是核心执行部件，

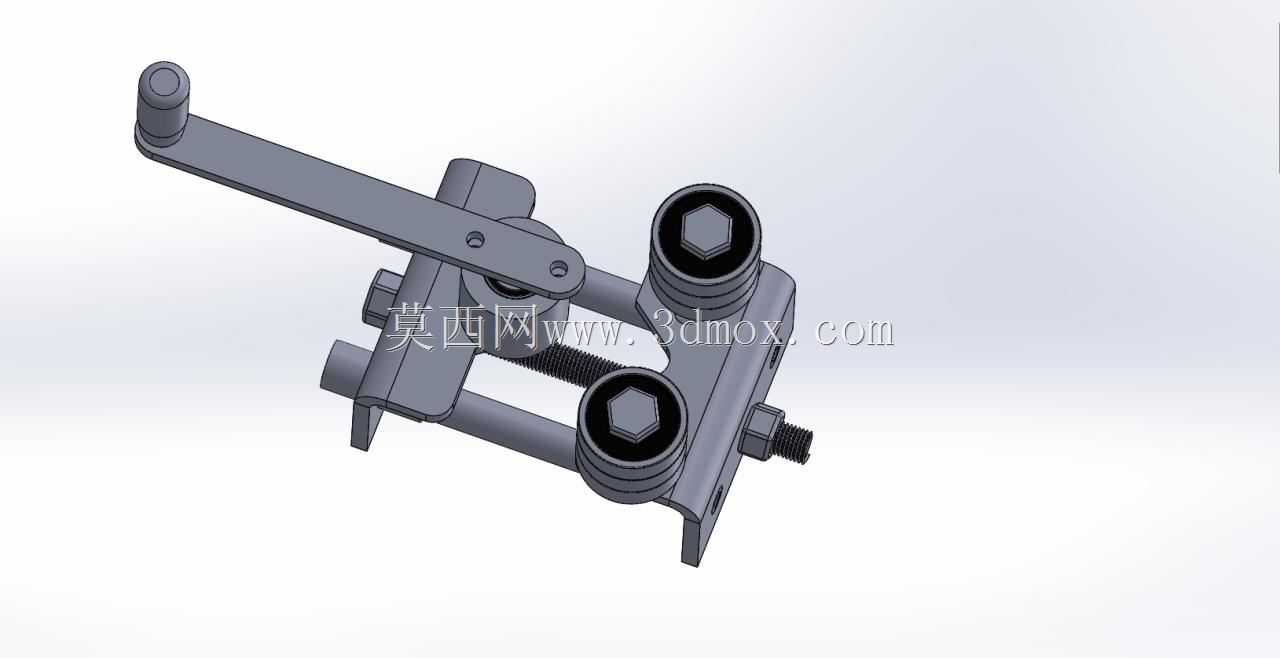

　　辊面的环形槽可以适配不同截面的条状工件，压辊通过带肩螺栓固定在活动架上，活动架和侧板之间穿有调节螺杆，转动螺栓头部的六角段就能调整两个压辊之间的间隙，适配0.5mm到5mm厚度范围内的工件，调节时两侧的螺栓同步进给，保证压辊始终保持平行，不会出现单侧间隙偏差导致的压合不均。侧板下方伸出的两个支脚是安装定位边界，整套机构可以通过这两个支脚用螺栓固定在工作台面上，安装孔的中心距留足了适配余量，不用额外做转接板就能装在常规的钳工台、小型工装台架上，整体外轮廓的长度控制在200mm以内，宽度不超过80mm，占用的工作台面积极小，不会挤占工位上其他工具的摆放空间。设计时特意把调节螺栓的六角头部朝外布置，工人不用拆解机构就能直接用扳手调整间隙，

　　换产调整的时间能压缩到1分钟以内，适配小批量多品种的加工节奏。压辊和安装轴之间预留了转动间隙，压合作业时压辊可以随工件进给自由转动，不会刮花工件表面，相比固定式压块的摩擦阻力小很多，手动推送工件时的阻力不到固定式结构的三分之一。铰接位置的销轴做了淬火处理，长期扳动手柄也不会出现磨损松旷，整套机构没有易损的电子、气动元件，日常只需要在铰接点、辊轴位置定期滴注润滑油就能长期使用，维护成本极低。在实际使用场景里，这类机构常用来给细金属条做校直，或者给薄金属带压出定位凸筋，也能用来给小直径管材做轻微的滚压压痕，不少做五金配件、小型线束端子的加工厂，会把这套机构装在手动送料的工位上，工人一手送料一手扳动手柄，就能连续完成工件的滚压加工，

　　效率比纯手工作业提升三倍以上。设计时没有采用复杂的传动结构，所有零件都是常规的机加工件，侧板用普通Q235钢板线切割就能加工，压辊用45号钢调质后车削成型，手柄用圆钢弯制即可，加工难度极低，小工厂的机加工车间就能自制，不需要开模或者定制特殊零件，制造成本控制在很低的水平。安装时要注意保证两个支脚的安装面共面，固定后整套机构不能出现晃动，否则压合时会出现工件偏移的问题，调节压辊间隙时要两侧同步调整，每次调整的量不超过半圈，避免压辊偏斜导致辊面磨损不均。另外压辊的槽型可以根据加工工件的截面形状更换，比如加工圆棒料就换成V型槽辊，加工平带料就换成平辊，适配不同的加工需求，不用更换整套机构，只需要更换压辊零件就能切换加工功能，扩展了这套工装的使用范围。
