线缆线束组装用倾斜式交互操作面板台架

　　这套交互面板台架的核心定位，是把多线束并行装配工位上原本零散排布的接线端口、走线通道、操作支撑面整合到同一可调节机架上，解决复杂线缆线束组装过程中作业面角度固定、端口排布混乱、线束拖拽干涉的常见痛点。在整车线束、工控柜成套布线、航空机载设备线缆预装配这类场景里，作业人员往往需要同时对接数十组不同线径、不同接头规格的线缆，传统水平工作台要么需要长期俯身对位，要么端口朝向与作业视线垂直，插装、锁止、线号核对的动作重复度极高，长时间作业很容易出现插针弯针、线序错配的问题，这套台架的结构设计正是围绕这些现场问题展开。

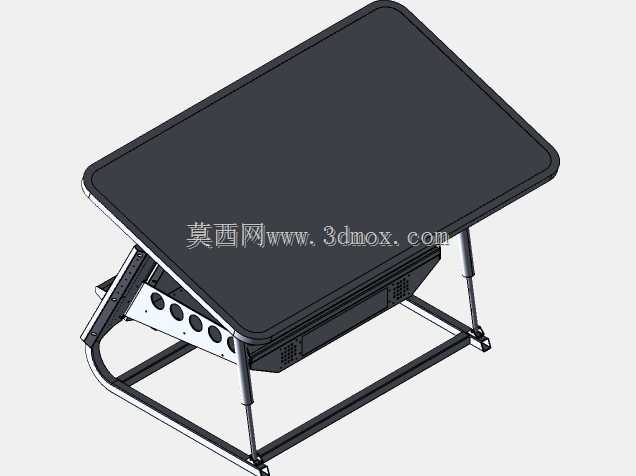

　　台架上部的大尺寸面板承载面做了圆角包边处理，边缘没有突出的尖锐棱边，避免线束拖拽过程中割破线缆外绝缘层，面板的倾斜角度可以通过两侧的支撑杆件与侧部弧形调节槽配合锁定，调节区间覆盖从接近水平的平铺布线状态到接近60度的直立接线状态，作业人员可以根据当前工序的操作习惯调整角度：进行长线束平铺、理线、扎带固定工序时，把面板放至近水平位，大面可以摊开整束线缆，避免线束自身重力拉扯已接好的接头；进行端子插接、孔位核对、连接器锁扣检查工序时，把面板抬至倾斜位，面板上的安装孔位正对作业人员视线，不需要弯腰或者抬手调整视角，侧部弧形槽上开有等距的定位卡口，角度调整到位后把锁止销卡入对应卡口即可完成固定，不需要额外工具辅助，工位切换调整时间可以控制在十几秒内。

　　面板下方的集成安装区域预留了多组圆形过线孔与矩形安装窗口，圆形孔位对应不同外径的航空插头、圆形连接器的穿装固定，矩形窗口可以嵌入接线端子排、继电器模组、小型IO模块这类电气元件，元件的安装法兰可以直接固定在面板内侧的预留螺柱上，不需要额外打孔改造。台架底部采用框式焊接机架结构，前后支腿做了弯折加固处理，整体重心落在底部框架的包围范围内，即使面板抬至最大倾斜角度、上部挂载满连接器与线束的状态下，台架也不会出现前倾倾覆的问题，底部框架的离地间隙预留了标准叉车槽位，生产线布局调整时可以直接用手动液压叉车整台移位，不需要拆解上部面板元件。

　　从安装边界来看，台架的整体占地尺寸控制在常规单人作业工位的范围之内，底部框架的长宽适配标准1.2米工位的划线区域，不需要对现有车间流水线的工位排布做大规模改动，面板抬升至最高位时的整体高度适配成年作业人员站立操作的视线高度，也可以配合标准防静电工作椅实现坐姿作业，面板后侧预留的线束出口朝向工位内侧，整理完成的线束可以直接从后侧出口延伸到后续测试工位，不会在作业人员操作侧堆积拖地。机架侧部还设置了可收放的工具挂点，作业时常用的压线钳、扎带枪、线号笔可以临时挂置在侧梁上，不需要在台面上额外摆放工具盒挤占布线空间。结构设计上所有承力杆件都采用薄壁型钢折弯成型，在保证整体刚性的前提下控制台架整体自重，单人即可推动完成短距离移位，面板承载面的平面度公差控制在合理区间，安装大尺寸交互面板模组时不会出现贴合间隙不均的问题，整套结构既可以作为线束预装配的专用工装台，也可以直接作为成套设备的人机交互操作终端机架使用，适配小批量多品种的柔性生产装配需求。
