QSOP-24封装贴片电流检测元件结构

　　在工业控制板卡、消费电子电源回路、新能源车载BMS采样链路、通讯设备供电监测模块的PCB设计环节里，这类小封装贴片电流传感器是板级电流采样的核心元件，相比传统穿孔式电流互感器，它不需要在PCB上预留大尺寸穿孔空间，也无需额外的固定结构件，能够直接通过SMT回流焊工艺贴装在电路板表面，适配高密度布板的设计需求，在空间受限的便携设备、紧凑型工业采集模块里应用占比逐年提升。从实际使用场景来看，这类元件主要承担回路电流实时采样的功能，通过将回路中的电流信号转化为可被MCU、ADC采集的电压信号，实现过流保护、功耗监测、负载状态反馈等功能，在服务器电源供电回路里，它可以实时监测每一路供电支路的电流波动，为电源动态调节提供数据支撑；

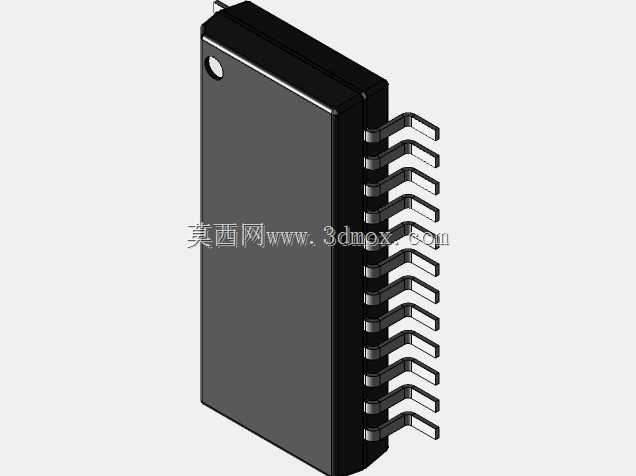

　　在工业伺服驱动器的功率板上，它能够快速捕捉电机绕组的瞬态电流变化，为矢量控制算法提供实时采样数据；在便携储能设备的BMS板上，它负责监测充放电回路的电流值，配合电压、温度采样实现充放电保护逻辑。从结构设计角度看，这款QSOP-24封装的电流传感器采用标准小外形鸥翼引脚封装，引脚共24个，分两侧对称排布，引脚成型角度严格遵循SMT贴装的工艺要求，引脚共面度控制在贴装工艺允许的公差范围内，避免回流焊过程中出现虚焊、立碑等工艺缺陷。封装本体采用黑色环氧塑封材质，具备足够的绝缘强度与机械强度，能够耐受SMT回流焊的高温环境，同时隔绝外界水汽、粉尘对内部芯片的侵蚀。本体一侧设置的圆形标记点为封装第一引脚定位标识，在SMT贴装、人工返修过程中能够快速识别引脚方向，避免装反导致的电路功能失效。在PCB设计的安装边界层面，这类QSOP-24封装的元件需要在封装库绘制阶段严格匹配引脚间距、引脚宽度、本体长宽尺寸，预留足够的焊盘尺寸与钢网开口尺寸，保证焊锡量能够满足焊接强度要求；同时在元件布局时，需要在本体周边预留符合工艺要求的元件间距，避免与周边 tall 元件、结构件产生干涉，还要考虑回流焊过程中的元件受热均匀性，避免将其布置在PCB板边的大尺寸散热铜皮旁，防止焊接过程中因受热不均产生偏移。从内部结构的设计逻辑来看，这类电流传感器内部集成了霍尔感应单元或者精密采样电阻与信号调理电路，封装内部的引线键合工艺需要保证大电流通路的载流能力，

　　同时信号通路需要做必要的屏蔽设计，减少周边功率器件的电磁干扰对采样精度的影响，24个引脚中除了功率采样通路的引脚外，还包含电源供电引脚、信号输出引脚、增益配置引脚、滤波引脚等，不同引脚的功能定义对应不同的外围电路设计要求，在原理图设计阶段需要根据采样量程、精度需求匹配对应的外围阻容参数。在实际选型过程中，结构工程师需要重点关注封装的外形尺寸与PCB预留空间的匹配度，硬件工程师需要关注采样量程、精度、响应时间、绝缘耐压等参数，而三维模型的作用就是在PCB布局阶段提前进行干涉检查，确认元件与周边结构件、接插件、散热片的空间距离是否满足装配要求，避免打样后出现元件装不下、与外壳干涉、焊盘被结构件遮挡无法焊接等问题。

　　这类贴片元件的三维建模需要精准还原引脚的成型弧度，不能简单将引脚建为直片结构，否则在进行装配干涉检查时会出现误判，比如实际引脚是向外弯折的鸥翼结构，如果建模时引脚是垂直向下的直结构，就会误判引脚与周边走线、过孔的距离，导致设计阶段预留的安全距离不符合实际生产要求。同时封装本体的倒角、定位标记的位置与尺寸也需要精准还原，方便在PCB装配的视觉检测环节，模型能够与视觉识别的特征点匹配，提升SMT贴装的对位精度。在高密度板卡的设计中，这类小封装元件往往布置在板卡的缝隙空间里，周边可能会有屏蔽罩、散热胶条、连接器固定脚等结构，精准的三维模型能够帮助工程师在设计阶段就完成空间校核，减少后期改板的次数，缩短产品开发周期。另外，在进行板级热仿真分析时，准确的封装模型也能够帮助仿真工程师更精准地设置元件的热阻参数、发热功率分布，模拟实际工作过程中元件的温升情况，验证周边散热设计是否满足元件的工作温度要求，避免长时间工作过程中因温升过高导致采样精度漂移、元件寿命缩短等问题。
