TTP223电容式触摸传感器模块结构设计

　　这款触摸感应模块的结构设计围绕单通道电容式触摸检测需求展开，核心采用TTP223触摸检测芯片完成人体触摸的信号识别与输出，整体PCB采用红色阻焊层设计，板载元件布局紧凑规整，充分考虑了小体积嵌入式应用的安装空间限制。从实际应用场景来看，这类触摸模块常被用于替代传统机械按键，应用在消费电子的触控面板、智能家居的灯光控制开关、小型工控设备的操作面板、玩具的触控触发端等场景，相比机械按键具备无机械磨损、使用寿命长、防水防尘性能更好、操作手感顺滑的优势，在潮湿、多尘的使用环境下可靠性远高于传统弹片式按键。

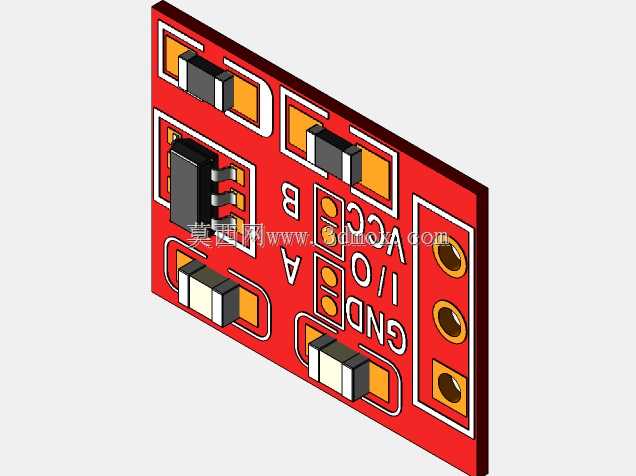

　　从功能特性层面来看，该模块板载电源稳压、信号指示、输出模式配置相关的外围元件，板上丝印清晰标注了VCC、GND、I/O、A、B等引脚定义，其中A、B引脚为触摸灵敏度配置端，可通过外接电容调整触摸检测的灵敏度阈值，适配不同厚度的覆盖面板场景——比如覆盖亚克力、玻璃、塑料面板时，可根据面板材质与厚度调整灵敏度参数，保证触摸触发的稳定性，避免误触发或者触发不灵敏的问题。模块支持低功耗工作模式，在电池供电的便携式设备中使用时，可有效降低待机功耗，延长设备的续航时间，输出信号可直接连接单片机IO口，无需额外的信号调理电路，降低了整机的电路设计复杂度。

　　设计思路上，这款模块采用双层PCB布线，电源走线与信号走线做了分区处理，避免电源纹波对触摸检测信号造成干扰，板载的贴片LED用于触摸状态指示，当检测到有效触摸时LED点亮，方便调试阶段快速判断模块工作状态。四个安装孔分布在PCB的四个角位，孔位尺寸适配M2规格的螺丝固定，也可采用排针插装的方式焊接在主控板上，两种安装方式覆盖了不同的整机装配需求。PCB边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或者损坏周边线材，元件全部采用表贴封装，波峰焊或者回流焊都可完成焊接，适合批量生产加工。

　　外形尺寸与安装边界方面，模块整体为矩形薄板结构，长宽尺寸控制在极小的范围内，板上最高元件为触摸检测芯片与电源稳压芯片，整体元件高度不超过5mm，可嵌入到厚度较薄的设备壳体内部，安装时需要注意触摸感应区域正上方的覆盖层不能采用金属材质，金属材质会屏蔽电容感应信号导致触摸失效，覆盖层与PCB感应区域之间尽量贴合紧密，避免留有空气间隙影响检测灵敏度。模块的供电电压范围适配常用的3.3V与5V单片机系统，无需额外的电平转换电路，电源输入端预留了滤波电容位置，可有效抑制电源线上的尖峰干扰，保证触摸检测的稳定性，输出端可配置为直接输出模式或者锁存输出模式，适配点动触发或者自锁开关类的不同应用需求。在结构装配时，需要注意模块周边避免布置强电磁干扰源，比如开关电源的功率变压器、高频信号线等，防止干扰信号耦合到触摸检测端造成误触发，PCB布线时触摸感应引脚的走线尽量短，并且做包地处理，提升抗干扰能力。
