差压式流量变送器结构三维设计

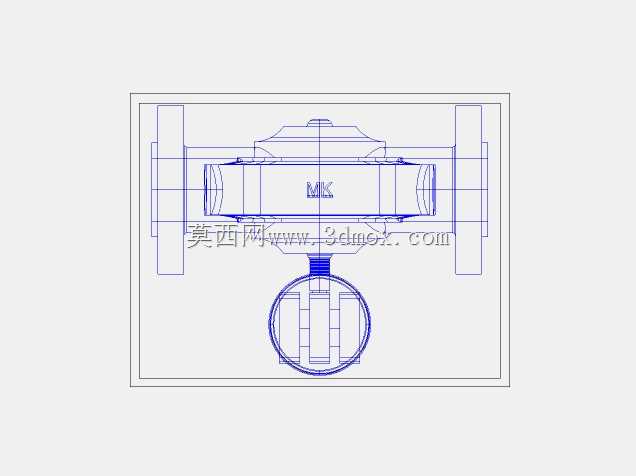

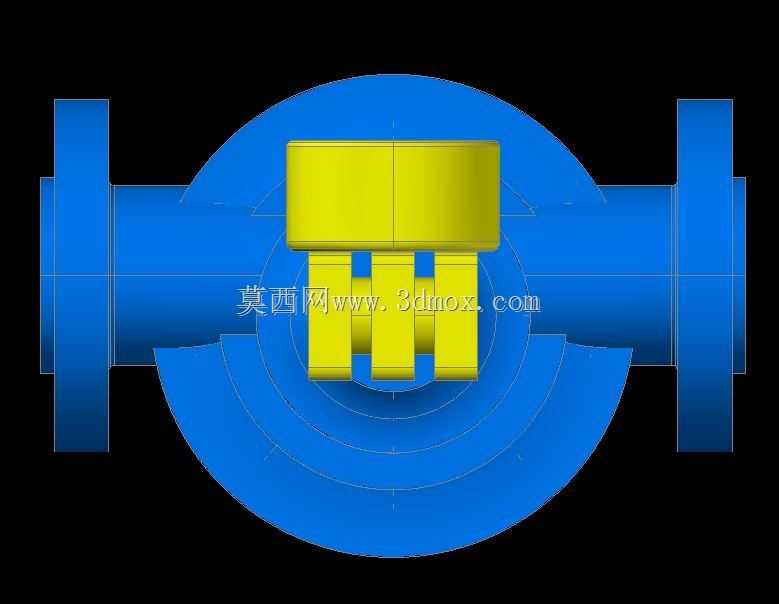

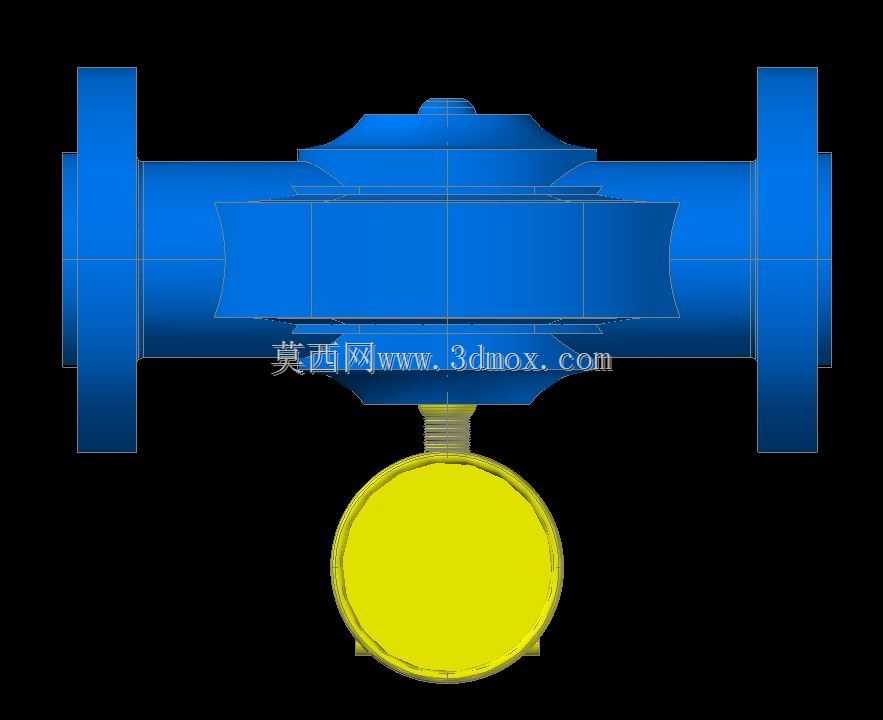

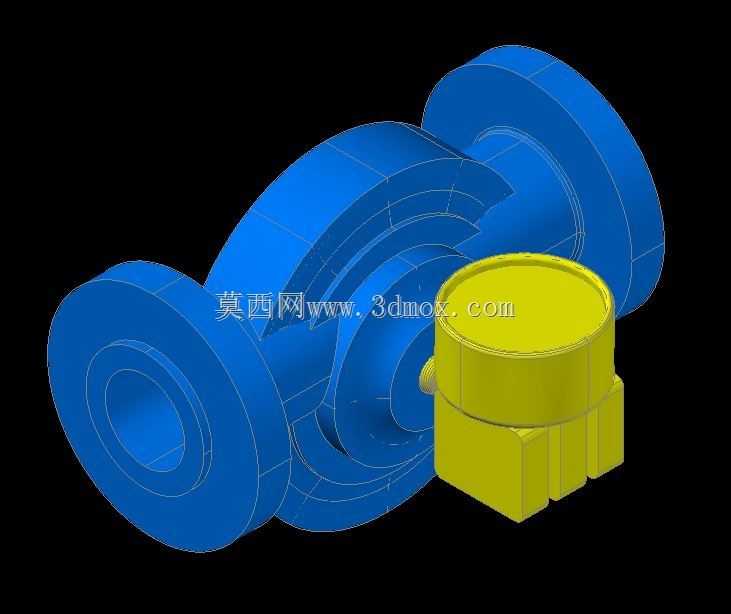

　　在石化、市政水务、热力管网、化工制程等连续生产场景中，管道内流体的流量参数是过程管控的核心指标之一，差压式流量变送器作为接触式测量仪表，承担着将管道节流件前后的差压信号转换为标准传输信号的核心作用，其结构设计的合理性直接决定测量精度、安装适配性与长期运行稳定性。这款三维结构完整还原了法兰夹装式差压流量变送器的实体形态，主体分为测量管段与变送表头两大功能模块，测量管段采用双侧法兰连接结构，法兰端面预留标准螺栓孔位，可直接与同公称通径的工业管道法兰对接，安装时无需额外焊接转接件，适配水平、垂直等常规管道布设姿态，安装边界需预留表头侧不小于300mm的操作空间，满足现场接线、调零、日常巡检的操作需求。从结构设计逻辑来看，

　　测量管段内部流道做了圆弧过渡处理，避免直角台阶造成的流场紊流，减少压损的同时降低紊流对差压检测的信号干扰，管段中部预留的取压接口直接与变送表头的检测腔连通，省去了外部引压管的布设环节，既减少了引压管堵塞、泄漏的故障点，也缩短了差压信号的传输路径，提升动态响应速度。变送表头采用圆柱型防护壳体设计，下部为接线与信号处理腔体，上部为显示端盖，壳体与测量管段的连接部位做了密封凸台结构，可适配IP65以上的防护等级，满足户外、潮湿车间等复杂工况的使用要求，表头可沿连接轴做360度旋转调整，方便不同安装方位下的操作人员读取显示数值。在实际工况应用中，这类PD计可适配液体、气体、蒸汽等多种流体介质的流量测量，

　　测量管段的通径尺寸覆盖常规工业管道的常用规格，法兰连接尺寸符合国标管法兰标准，可直接替换同规格的老旧变送器，无需改动现有管道结构。设计过程中重点考量了现场安装的容错性，法兰端面的密封槽尺寸适配常规石棉橡胶垫、金属缠绕垫等工业密封件，取压部位的倾斜角度设计避免了介质中杂质在取压口沉积，针对含杂质的污水、浆液类介质，该结构也能通过定期排污操作维持取压通路通畅。从结构细节来看，变送表头的接线腔体预留了标准电缆格兰头安装位，可适配不同线径的信号电缆与供电电缆，壳体外部的散热筋结构可在高温介质工况下加快表头热量散发，避免内部电子元件长期处于超温环境缩短使用寿命。测量管段的壁厚设计满足常规工业管道的公称压力要求，可承受1.6MPa至4.

　　2MPa的管线工作压力，适配绝大多数工业制程的管线压力等级。不同于分体式差压变送器需要单独固定支架安装表头，这款一体化结构将测量与变送模块整合为一个整体，安装时只需完成管段法兰的螺栓紧固即可完成主体安装，大幅缩短现场施工的工时，也减少了分体安装带来的引压管伴热、保温等额外施工成本。在结构建模过程中，各部件的装配间隙完全参照实物装配公差设置，法兰螺栓孔的位置度、密封面的平面度、表头旋转部位的配合间隙都符合机械加工的实际工艺要求，可直接用于结构校核、安装模拟、教学演示等场景，帮助设计人员提前预判安装过程中可能出现的管线干涉、操作空间不足等问题，减少现场安装的返工概率。
