4020离心涡轮散热鼓风机结构设计

　　该结构对应的是小尺寸离心式涡轮鼓风部件，常见于电子设备内部强制风冷、紧凑型工控机箱散热、3D打印机热端送风、小型燃烧器助燃、空气净化模块以及需要侧向出风的狭窄安装空间。与轴流风扇沿轴向推风不同，这类涡轮风扇利用叶轮旋转将进入蜗壳的气流加速，并通过渐扩风道把动压转化为静压，因此在较小体积下能够提供相对更高的风压，适合克服滤网、散热鳍片、狭长风道或管路带来的阻力。

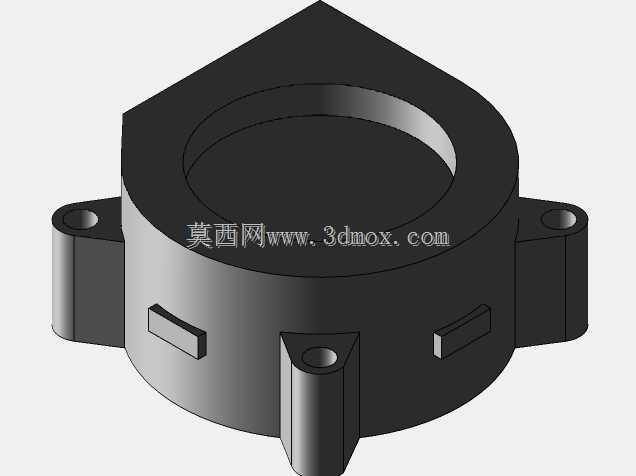

　　从外形边界看，主体采用近似圆形蜗壳与方形进风侧壳体组合，整体占用空间围绕40毫米级安装宽度展开，厚度方向控制在20毫米左右，属于典型薄型离心风机布局。模型保留了风机外壳、侧向出风口、圆形进风区域以及四角安装耳等关键结构。安装耳上设置通孔，便于使用螺钉将整机固定在钣金支架、塑料壳体或设备内部安装面上；耳位向外伸出，既避免螺钉与蜗壳内部叶轮发生干涉，也让装配工具具有一定操作空间。对于结构工程师而言，这类耳位在实际设计中需要同时校核螺钉锁紧距离、壳体壁厚、振动工况下的耳根强度，以及拆装时是否会被周边元器件遮挡。

　　蜗壳是该部件的核心。气流从圆形进风面进入叶轮区域后，被高速旋转的多叶片涡轮沿径向甩出，再沿蜗形通道汇集到矩形侧向出风口。模型中壳体轮廓体现了离心风机常见的渐开线扩压路径，出风口呈扁平矩形，能够直接对接薄型风道或设备侧壁排风槽。进风面外圈的环形区域对应风轮盖与壳体配合边界，内部紫色环线可理解为叶轮外径或进风导流圈附近的参考轮廓，设计时需要保证进风区不被主板、线束、标签或支架遮挡，否则会显著降低进风面积并产生异常噪声。

　　叶轮部分采用涡轮式离心风轮思路，叶片沿圆周分布并具有一定倾斜角度。相比平直径向叶片，前倾或弯曲叶片在小尺寸低噪声场景中更容易获得较大流量和较平顺的进气表现；但叶片与蜗壳之间的径向间隙、轴向间隙必须控制在合理范围内，间隙过大会造成回流和压力损失，间隙过小则会带来热胀、装配公差、动平衡偏移后的擦壳风险。实际产品开发中，风轮、电机轴、轴承、壳体同心度需要一起考虑，三维建模时不能只把风扇看成静态外壳，而应预留电机容纳腔、轴系位置、线束出口以及转子旋转空间。

　　该模型的结构表达重点在于外部和配件尺寸的还原。壳体侧面的矩形出风口具有明确的高度和宽度边界，可用于校核外接风管、导流罩或设备开孔；顶部小槽状结构可作为定位、卡扣或接线相关特征的参考；四角安装耳的位置决定了整机在设备内部的固定方式。进行整机布局时，不能仅按风扇本体外包络预留空间，还需要在进风侧保留吸气余量，在出风侧保留风道过渡段，在螺钉耳周围保留螺丝刀操作空间，并在电机区域考虑供电线走线和插头插拔。

　　从应用选型角度看，4020规格涡轮风扇适合安装深度受限但需要较高静压的场景。若设备只是开阔空间换气，轴流风扇通常成本更低、噪声更易控制；若气流需要穿过密集鳍片、活性炭滤网、蜂窝载体或细长管道，离心涡轮结构的优势更明显。设计人员在套用该类结构时，应重点关注出风口与系统风道的对接平顺性，避免突然扩压、直角转折或出口被贴死；进风面也应避免紧贴墙面，通常需要留出相当于风扇厚度一定比例的吸气空间。

　　建模思路上，这类零件适合先建立安装基准和中心轴线，再按叶轮直径、蜗壳宽度、出风口截面、耳位孔距等关键边界搭建主体。蜗壳可通过渐开线或多段圆弧拟合生成，叶轮按圆周阵列叶片并与轮毂、电机腔配合；安装耳则从壳体外侧延伸，注意耳孔中心到蜗壳外壁的距离以及根部圆角过渡。对于后续工程深化，还需要补充电机固定柱、轴承位、线束槽、止口、卡扣、密封筋和风轮间隙等细节，并通过CFD或样机测试验证风量、风压、噪声与振动表现。
