4010规格滚珠轴承直流散热风扇结构设计

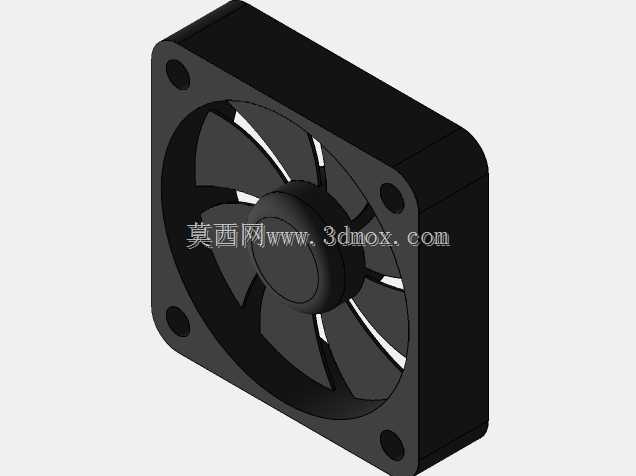

　　在各类电子设备、小型工控装置、通讯终端的热管理设计环节里，这类小尺寸轴流直流风扇是最常用的主动散热元件，很多结构工程师在做整机布局时，都会优先把这类标准尺寸的风机安装位预留出来，毕竟它的安装孔位、外形边界都有行业通用的约定，不用额外开模定制，能大幅缩短整机的研发验证周期。这款风扇采用正方形外框结构，四个角预留了标准的沉头安装孔，适配M3规格的自攻螺丝或者减震胶钉安装，外框边长为40mm，整体厚度10mm，属于非常经典的4010风机尺寸规格，安装时需要在设备面板或者散热鳍片侧预留至少42mm见方的平面空间，同时要在风扇进出风侧预留不小于5mm的通风间隙，避免遮挡风道导致散热效率折损。从结构设计来看，外框采用一体式注塑成型的框体结构，

　　边框做了均匀的壁厚设计，既保证足够的结构强度来支撑内部的电机与叶轮组件，又不会因为壁厚过大产生注塑缩痕，四个安装孔位的位置度公差控制在±0.1mm以内，能和市面上绝大多数同规格的散热安装位直接互换，不用重新调整孔位坐标。内部的叶轮采用七片后掠式叶片设计，叶片的曲面弧度经过流体力学优化，运转时可以在较低的转速下实现足够的风量输出，同时把气动噪音控制在较低水平，叶片和外框内壁的间隙控制在0.3mm左右，间隙过大会产生回流漏风降低风压，间隙过小则容易因为叶轮动平衡偏差或者框体形变产生擦框异响，这个间隙值是小尺寸风机设计里经过大量验证的合理区间。轴承部分采用双滚珠轴承结构，相比含油轴承，它的使用寿命更长，能适应更高的环境工作温度，

　　不会因为长期高温运转出现润滑油干涸导致的转速下降、卡滞问题，适合在长期连续运行的工控设备、通讯基站终端、小型服务器电源这类场景里使用。叶轮中心的轮毂部分做了内凹设计，把内置的直流驱动电机完全包裹在轮毂内部，既可以减少电机运转时的电磁外泄，也能优化轮毂处的气流导流效果，避免气流在轮毂正面形成乱流区。在实际选型应用中，这类风扇通常会被布置在发热元件的侧方或者散热鳍片的端部，通过主动强制对流把发热元件产生的热量带走，比如在小型PLC模块、车载通讯终端、桌面级3D打印机的控制板、家用路由器的主板散热场景里，都能看到这个尺寸风扇的应用。设计建模的时候，需要重点关注几个核心的装配边界：首先是外框安装孔的中心距，

　　40mm外框的风扇安装孔中心距通常为32mm，这个尺寸是行业通用标准，建模时不能随意改动，否则会出现安装错位的问题；其次是风扇的出线位置，通常在框体的侧边预留出线槽，建模时要把出线的避让空间考虑进去，避免安装时线材被挤压破损；另外还要注意风扇的正反风向标识，通常在框体侧面会标注气流方向与叶轮旋转方向，建模时可以把标识的凸字特征做在框体表面，方便生产时一体成型。从结构可靠性角度来说，这类风扇的外框材质通常选用阻燃ABS或者PBT材质，能满足电子设备的阻燃要求，叶轮材质则选用耐温的PBT或者玻纤增强尼龙，避免长期在高温环境下运转出现叶片形变。很多工程师在做整机热仿真的时候，会直接调用这类标准风扇的三维模型导入仿真环境，设置对应的风量风压参数，就能快速验证整机的散热方案是否合理，不用从零开始建模，能节省大量的前期设计时间。在安装方式上，除了传统的螺丝固定，也可以选用橡胶减震钉来固定风扇，能有效吸收风扇运转时产生的微小振动，避免振动传递到设备壳体上产生共振噪音，这时候在建模时就要把减震钉的安装空间预留出来，安装孔的直径要适配减震钉的卡槽尺寸。另外，风扇的供电接口通常采用标准的2.54mm间距接插件，建模时也要把接插件的位置和避让空间考虑进去，方便整机布线时的线束连接。
