落地式家用摇头送风立式风扇结构

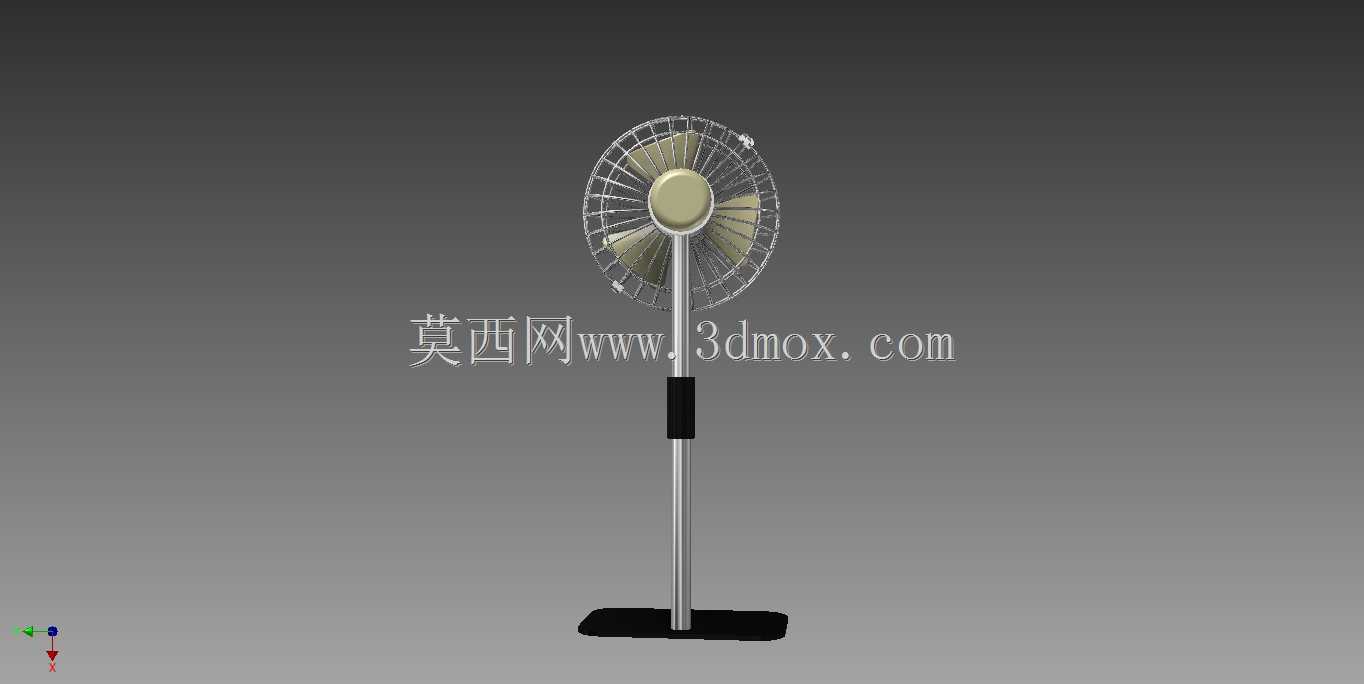

　　这套立式风扇结构围绕日常空间内的空气循环需求展开，整机采用底座、立柱、机头、网罩和扇叶的典型落地布置，适合在车间休息区、办公工位、家庭客厅、宿舍以及临时作业点等场景中承担局部送风任务。与台扇相比，立式结构把送风中心抬升到人体坐姿或站姿附近，能够在不占用桌面的情况下形成较宽的吹拂范围；与壁挂扇相比，它不需要固定墙面，设备位置可随人员动线和工位变化灵活调整。

　　底座部分采用近似矩形的低矮配重造型，轮廓边缘做了过渡处理，目的不是单纯追求外观，而是降低整机重心并扩大接地包络。风扇工作时，扇叶旋转会带来持续振动，摇头机构换向时也会产生侧向力矩，若底座支撑面积不足，整机容易在光滑地面上出现滑移或晃动。该结构通过较宽的底盘边界承担稳定作用，立柱连接区域位于底座中部偏后，使机头前伸后仍能保持合理的重心投影。实际布置时，底座后方需要留出避让空间，前方不宜紧贴门槛、线缆或堆放物料，以保证清洁、移动和俯仰调节时都有操作余量。

　　立柱承担机头与底座之间的支撑和高度传递。模型中立柱为细长杆状结构，外部可见分段连接位置，这种处理对应实际产品中常见的升降管与锁紧套组合。设计时需要同时考虑抗弯刚度和调节便利性：立柱过高会放大脑袋端振动，过低则影响送风覆盖；管壁厚度、配合间隙和锁紧位置决定了机头在长期摆动后是否会出现下垂或回转松动。对于结构建模而言，立柱不是简单圆管，其上端需要容纳俯仰转轴、紧固螺钉或弹簧扣，下端则要与底座内的支撑件连接，这些接口决定了拆装顺序和维修可达性。

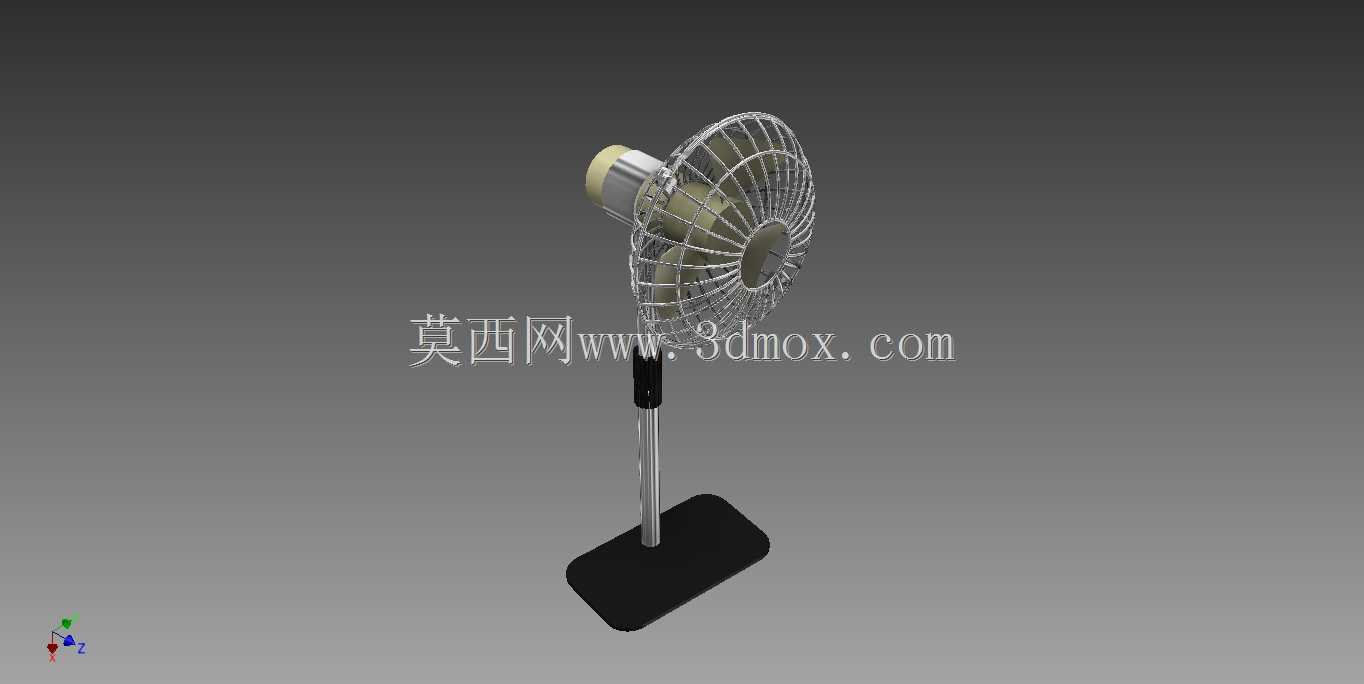

　　机头部分包含电机壳体、后壳、扇叶安装轴、俯仰连接座以及控制相关结构。电机外壳呈圆筒形，后端带有端盖轮廓，前端通过轴系带动扇叶旋转。模型将电机、网罩和扇叶的同轴关系表达得比较清楚，这对风扇设计非常关键：扇叶旋转质量虽然不大，但转速较高，若轴心、网罩中心和电机输出轴不同轴，容易产生噪声、网罩摩擦以及轴承偏载。机头与立柱之间的铰接区域用于实现俯仰角度调整，工程上通常依靠夹紧摩擦、齿盘定位或螺栓锁紧来保持角度。该区域需要承受机头自重和扇叶气动反力，不能只按静态外观处理，建模时应保留转轴、锁紧件和限位面的装配关系。

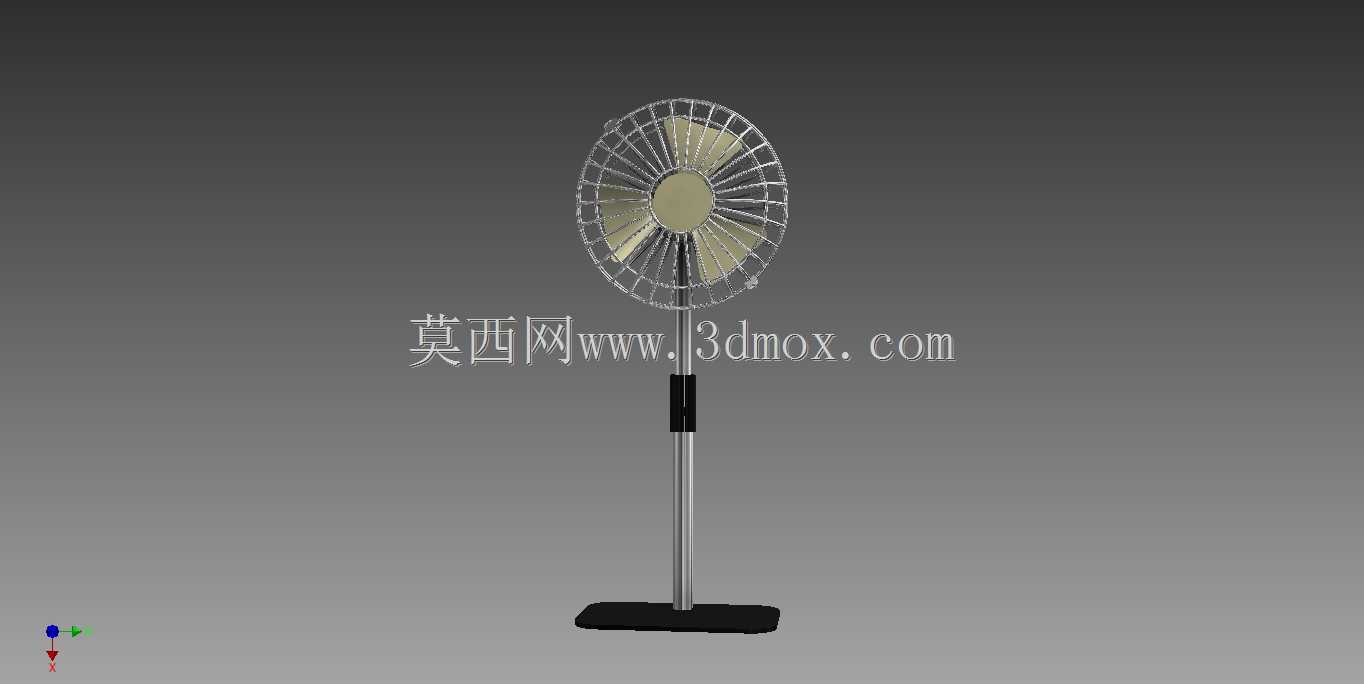

　　网罩是立式风扇中安全防护与气流整流的重要部件。模型前后网罩通过径向辐条和外圈形成笼形结构，既能够阻止手指或异物接触旋转扇叶，又尽量减少对气流的阻挡。网罩辐条密集，外观上属于细节较多的部分，但从功能上看，其丝径、间距、外圈刚度和前后罩扣合方式都直接影响安全性。网罩中心的装饰盖和外圈包边不仅是外观件，也承担遮盖紧固件、统一旋转轮廓的作用。设计网罩时需要注意与扇叶叶尖保持均匀径向间隙，间隙过小会因制造公差或振动产生擦碰，间隙过大则会削弱防护紧凑性并增加整机尺寸。

　　扇叶位于网罩内部，叶片沿轮毂周向分布，旋转时推动空气轴向流动。叶片的曲面、弦宽、扭角和数量决定风量、噪声与电机负载之间的平衡。家用落地扇通常不追求高压头，而重视较低噪声和较柔和的送风感受，因此叶片造型多采用大直径、低转速、宽流道的思路。模型中扇叶与电机轴之间通过轮毂定位，实际结构中还会涉及轴套、止退螺母或快装卡簧。三维建模时，叶片与网罩、电机前壳之间的包络检查不可忽略，尤其是在摇头和俯仰组合运动下，需要确认所有运动件不与防护件、立柱或控制盒发生干涉。

　　从安装边界看，这类风扇的占地主要由底座长宽决定，而上部旋转空间由网罩直径和摇头角度共同决定。布置时不能只看底座 footprint，还应在网罩最大外径周围预留安全距离，避免窗帘、纸板、设备管线等柔性物体被吸向网罩。立柱高度决定送风轴线，底座重量决定抗倾覆能力，机头长度决定重心前移量，三者需要协同。若用于工业现场，还应考虑地面油污、粉尘和碰撞环境，底座边缘、网罩卡扣以及控制件位置都要便于清理和维护；若用于办公或生活空间，则更关注网罩圆角、外露紧固件数量以及整机移动时的握持位置。

　　整体建模思路以装配关系为主线：先确定底座接地平面和立柱中心，再建立电机轴线与扇叶旋转面，随后布置前后网罩、俯仰铰接和摇头回转区域。这样可以把静态支撑、旋转运动和角度调节放在同一坐标系下检查。对于结构设计人员来说，该模型的价值不在于复杂曲面，而在于理解小型送风设备中安全防护、振动控制、重心稳定、气流路径与人机调节之间的约束关系。
