泰格小型车床数显标尺加装结构

　　小型台式车床在单件修配、教学实训、模型制作和小批量精密零件加工中经常承担外圆、端面、小锥度及浅槽类工序。操作者依靠手轮刻度控制拖板移动时，反复对零、背隙补偿和读数偏差会直接影响尺寸一致性，尤其在短轴、衬套、小螺纹坯件等需要多次进刀的场景下，拖板位移若能以数字方式直接显示，可减少反复停车测量的次数。该结构围绕泰格小型车床的横向或纵向拖板加装数显标尺，把原本依赖刻度环估算的位移转化为直观读数，使进给量判断更稳定。

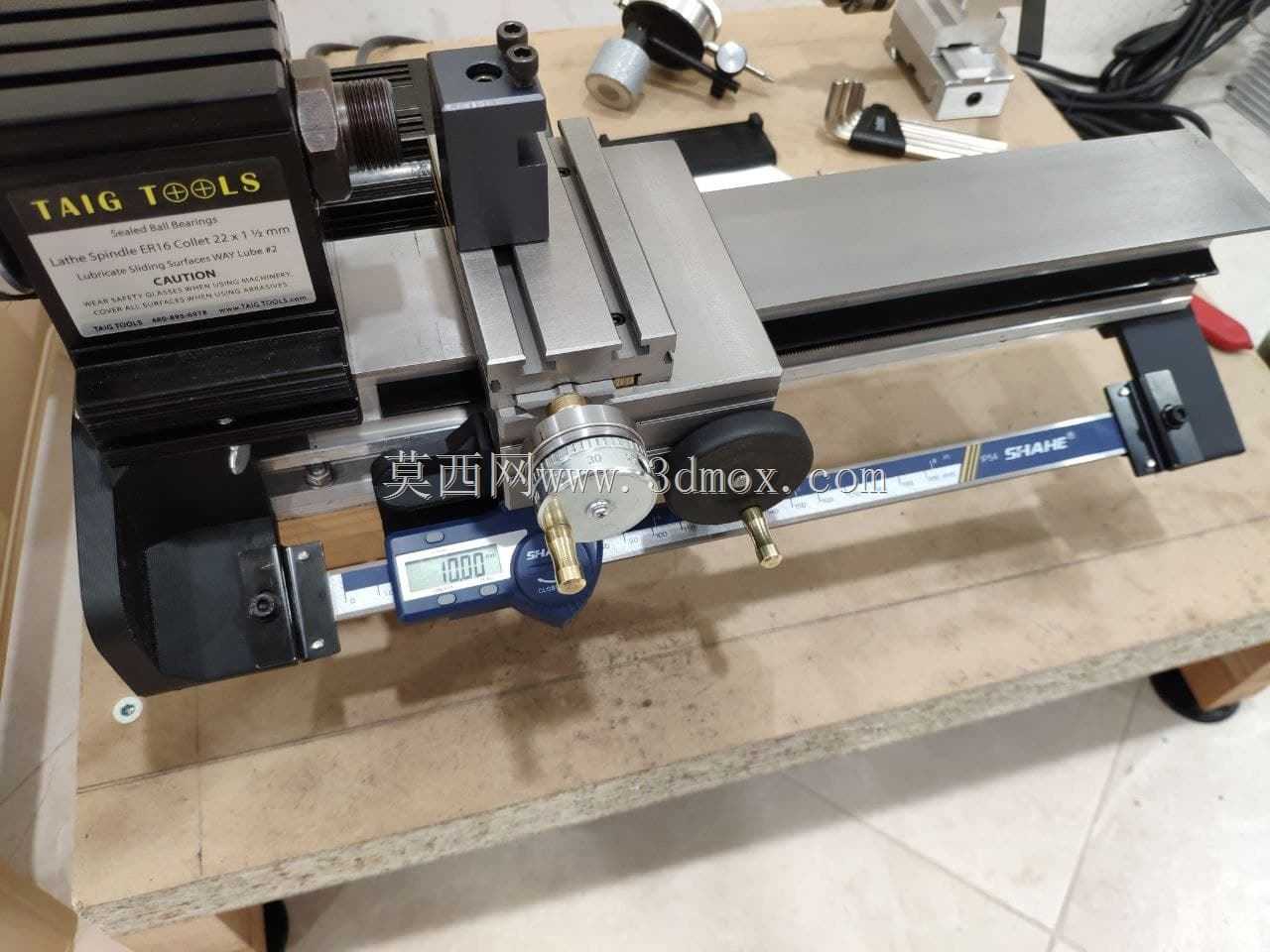

　　从实际安装边界看，数显组件需要贴合车床现有拖板和床身附近的平直区域，标尺主体沿拖板运动方向布置，读数头与显示单元之间保持稳定相对位置。设计时不能只追求显示功能，还要避免标尺与刀架、手轮、卡盘、切屑飞溅区及操作者调整空间发生干涉。标尺应尽量靠近拖板运动副，减少偏置安装带来的阿贝误差；固定面需要平整、刚性足够，安装后不能因螺钉压紧使尺身产生弯曲。显示盒布置在操作者视线容易到达的位置，同时远离刀尖切削区，防止切屑划伤表面或冷却液、油污进入按键缝隙。

　　该加装方案的连接件采用少量标准紧固件完成，包括M4螺钉、M4垫圈、M4六角螺母以及M3螺钉、M3垫圈等。紧固件规格虽然小，但在机床振动环境下承担定位和防松作用。M4连接件主要用于主支架与机床或标尺之间的承载连接，垫圈能够分散压紧力，避免塑料或薄壁支架表面被压出凹痕；M3连接件多用于显示盒、小压板或辅助支架的固定。六角螺母与螺钉配合形成可调整的夹紧位置，装配时可先轻压固定，沿拖板全程移动检查无卡滞、无偏磨后再按对角顺序锁紧。

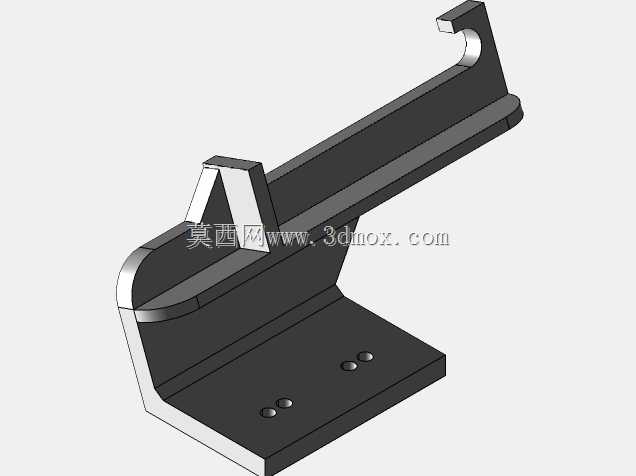

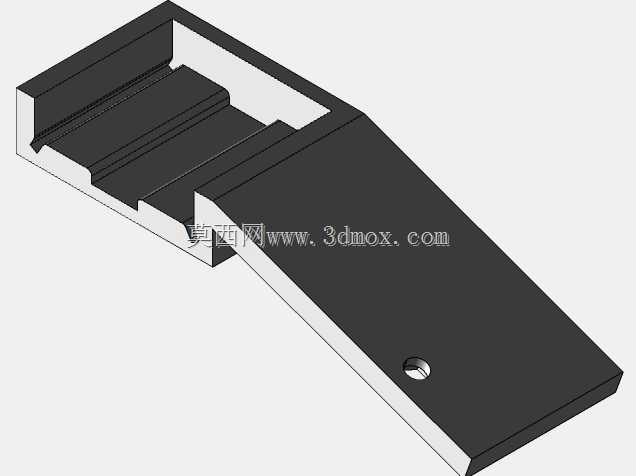

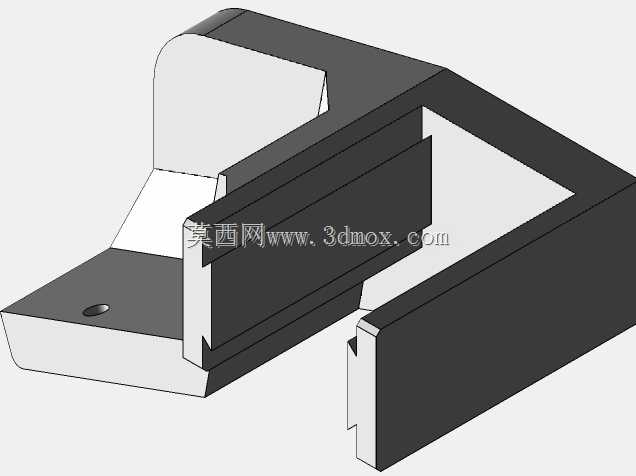

　　支架结构的设计思路是把数显标尺作为外挂测量模块，而不是改变车床原有的主传动和导轨结构。这样既能保留小型车床原有的手动进给手感，又能在需要尺寸反馈时提供直接读数。支架外形应紧凑，贴靠机床已有轮廓，突出部分尽量少；过刀架区域需要预留刀具装夹和扳手回转空间，靠近手轮的位置不能影响旋钮操作。对于塑料打印件，层厚和喷嘴尺寸会影响孔位精度与支撑刚性，因此受力孔位、螺母贴合面和压紧面应保留足够壁厚，长悬臂结构应设置加强筋或折边，避免读数头在拖板快速移动时产生颤动。

　　功能上，数显标尺可在拖板移动过程中实时显示位置，操作者能够在进刀前清零，再按目标余量逐步进给。相比单纯读取手轮刻度，数字显示对背隙更敏感：当拖板反向移动时，应统一采用同向逼近目标尺寸的操作习惯，先越过目标少许再退回，再从同一方向进给到设定值，以消除丝杠间隙造成的误判。粗加工时可利用显示值快速控制大余量切除，精加工阶段则配合外径千分尺或卡尺进行首件确认，数显负责过程位移，量具负责最终尺寸校验，两者分工明确。

　　外形尺寸方面，整套加装件由细长尺身、小型显示盒、折弯或块状支架以及紧固件组成，占用空间集中在拖板侧方和前侧。尺身长度需与拖板有效行程匹配，过长会增加碰撞风险，过短则无法覆盖常用加工范围。安装前应实测拖板极限位置、刀架最大回转轮廓、手轮外缘和床身固定面，确认标尺在全行程内与运动件保持均匀间隙。读数头与尺身的相对间隙应按标尺要求控制，支架不能在行程两端产生拉扯。线缆走向应沿固定边整理，避免悬空环线被工件、刀具或抹布勾带。

　　在加工场景中，这类数显加装结构特别适合频繁更换小零件的台式车床。车削销轴时，可通过横向位移控制外圆余量；车削端面台阶时，可利用纵向读数辅助控制台阶长度；修整非金属件、铝件或软钢件时，数字反馈能降低多次试切的时间消耗。对于教学场景，它还能让初学者更直观理解拖板进给、背隙、刀具补偿和尺寸链之间的关系。

　　结构建模时应先建立车床拖板、导轨、手轮和刀架的简化包络，再把标尺、读数头、显示盒和支架按实际装配关系放入。孔位不宜只按理论中心线绘制，需要留出装配调节量；螺母位置应考虑扳手空间，塑料件与金属件之间可通过垫圈增加接触面积。整机检查重点包括全行程干涉、螺钉可达性、标尺平行度、显示盒可视角度、线缆弯曲半径以及切屑清理便利性。经过这些约束处理后，数显标尺不再是简单附件，而是与小型车床操作空间、运动精度和维护习惯相匹配的测量改造结构。
