多关节焊接机械臂组件结构设计

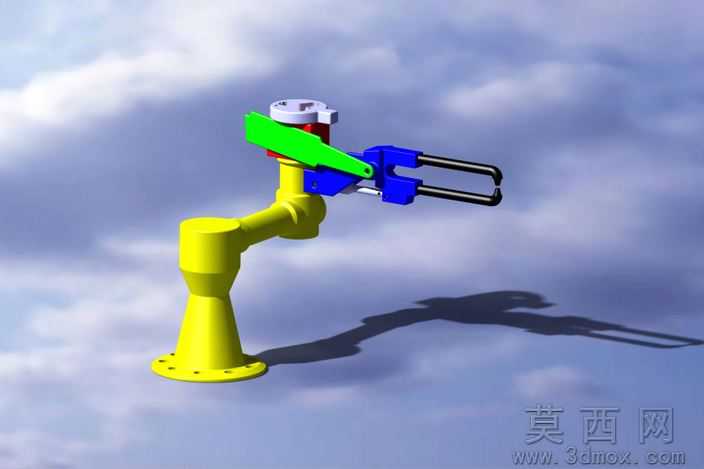

本作品为多关节焊接机械臂组件的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，从底部固定基座开始逐层向上构建各段臂体结构，首先完成带法兰安装孔的锥形底座建模，保证底座的安装定位尺寸符合工业现场固定安装的通用规范，底座与下臂段的旋转衔接结构做了精准的配合公差预留，确保关节转动的活动空间无干涉。下臂段采用流线型曲面过渡设计，既保证臂体的结构强度，也优化了整体外观质感，建模过程中对臂体的壁厚做了均匀化处理，适配实际加工中的铸造或钣金成型工艺要求。中部关节衔接处设置了动力安装位，预留了驱动元件的装配空间，对应位置的连接孔位、定位凸台都按照装配逻辑做了对齐处理，上臂段与下臂段的摆动关节做了角度限位结构的建模，还原机械臂实际作业的活动角度范围。末端执行部分采用夹装式焊枪夹持结构，蓝色的夹持基座搭配双杆式焊枪固定位，可适配常见的焊枪安装尺寸，夹持结构的调节锁紧位也做了细节建模，还原真实的调节功能结构。渲染阶段采用天空背景作为环境贴图，给各部件赋予差异化的材质属性：底座及主臂体采用亮黄色工业烤漆材质，调整材质的反光度与粗糙度参数，还原金属漆面的细腻质感；关节处的动力部件采用银灰色金属材质，搭配局部红色的防护端盖材质，形成清晰的视觉区分；末端夹持结构采用蓝色工程塑料与黑色金属杆件的材质组合，不同材质的光影反射效果做了分层调试，最终渲染图中机械臂的投影自然柔和，各部件的结构轮廓清晰分明，完整呈现了整套焊机臂组件的装配关系与结构特点，设计过程中始终围绕焊接作业的实际工况需求，在保证结构强度的前提下优化臂体的运动灵活性，各组件的衔接位置都考虑了后期装配、维护的操作空间，整套模型的结构逻辑严谨，细节还原度高，可用于焊接设备的结构展示、教学演示以及后续的工程优化参考。
