单杠铝夹精密铸造工装模具结构

　　这套三维结构围绕横杆铝夹类零件的铸造成形展开，属于铸造系统中直接决定坯件轮廓、分型顺序和取件方式的核心工装部分。现场使用时，模具安装在铸造工位的模架或专用开合机构上，金属液经浇注通道进入型腔，冷却后通过分型面分离、顶出和局部抽芯动作获得铝夹坯件。它面向的不是单一展示件，而是批量生产条件下对尺寸稳定性、排气顺畅性、脱模可靠性和操作边界都有要求的工艺装备。

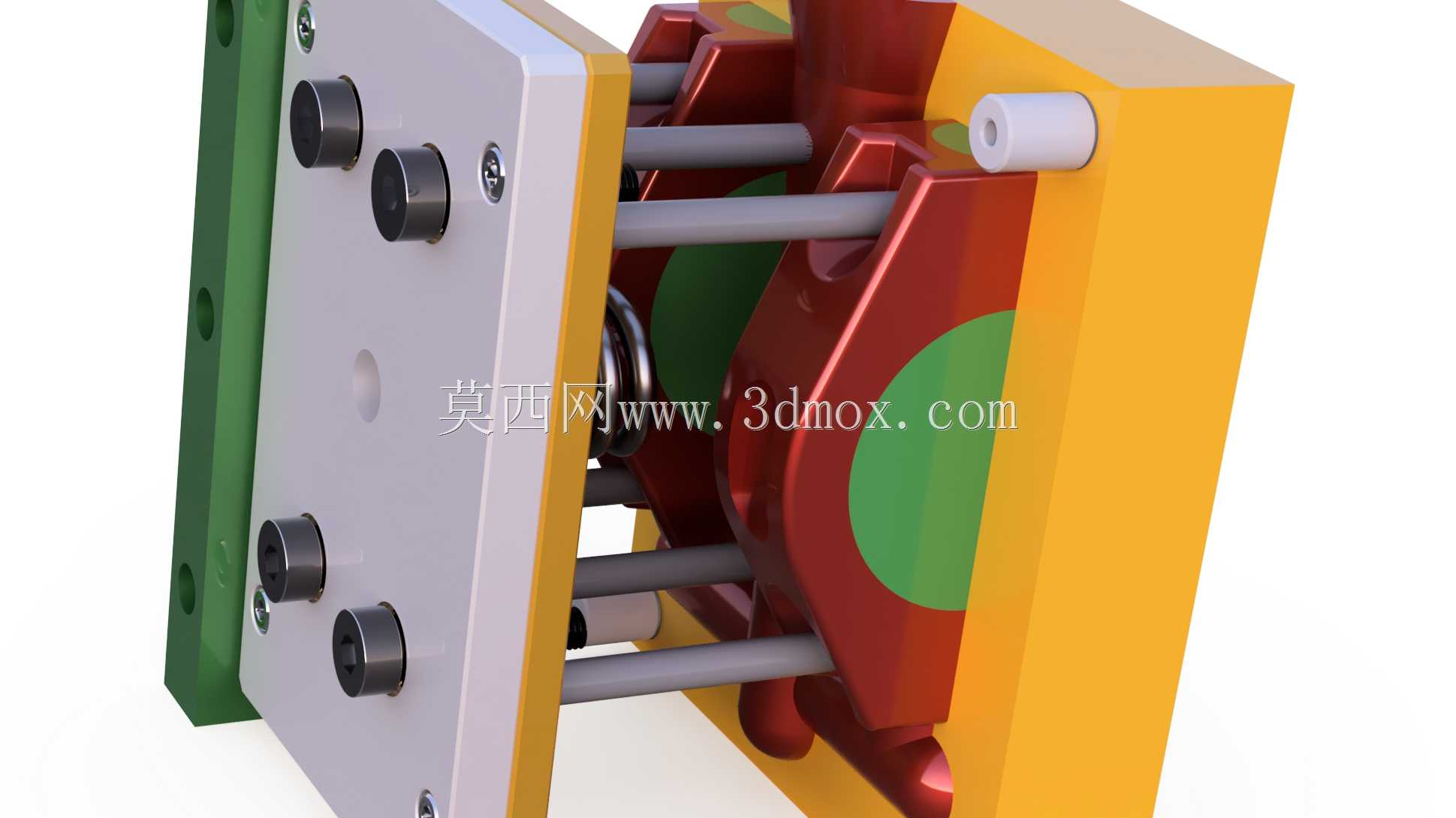

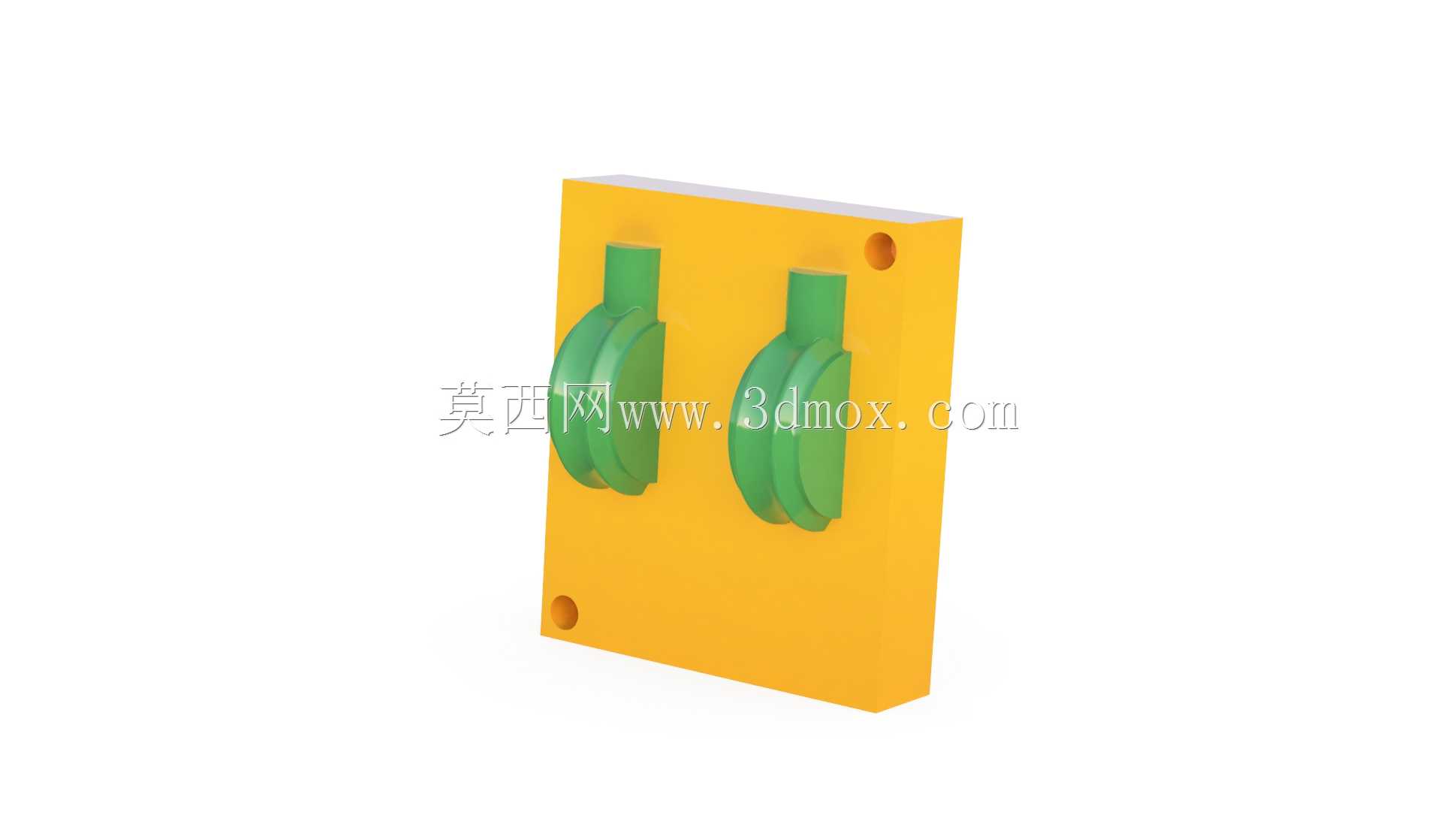

　　从结构组成看，模型中可以看到多块模板、侧部锁紧元件、导向件以及贯穿布置的杆件。不同颜色区域对应模具中的固定侧、活动侧、压紧块和辅助成型部件，这种拆分方式便于在三维阶段检查开合模路径，也能提前发现杆件、螺栓和模块之间的干涉。铝夹零件本身具有夹持和连接功能，外形往往带有局部包覆、孔位或夹持槽，若完全依靠整体型腔成型，取件时容易拉伤铸件，因此在模具布局中需要结合侧向成型和分段让位，使铸件在凝固后能够沿确定方向脱出。

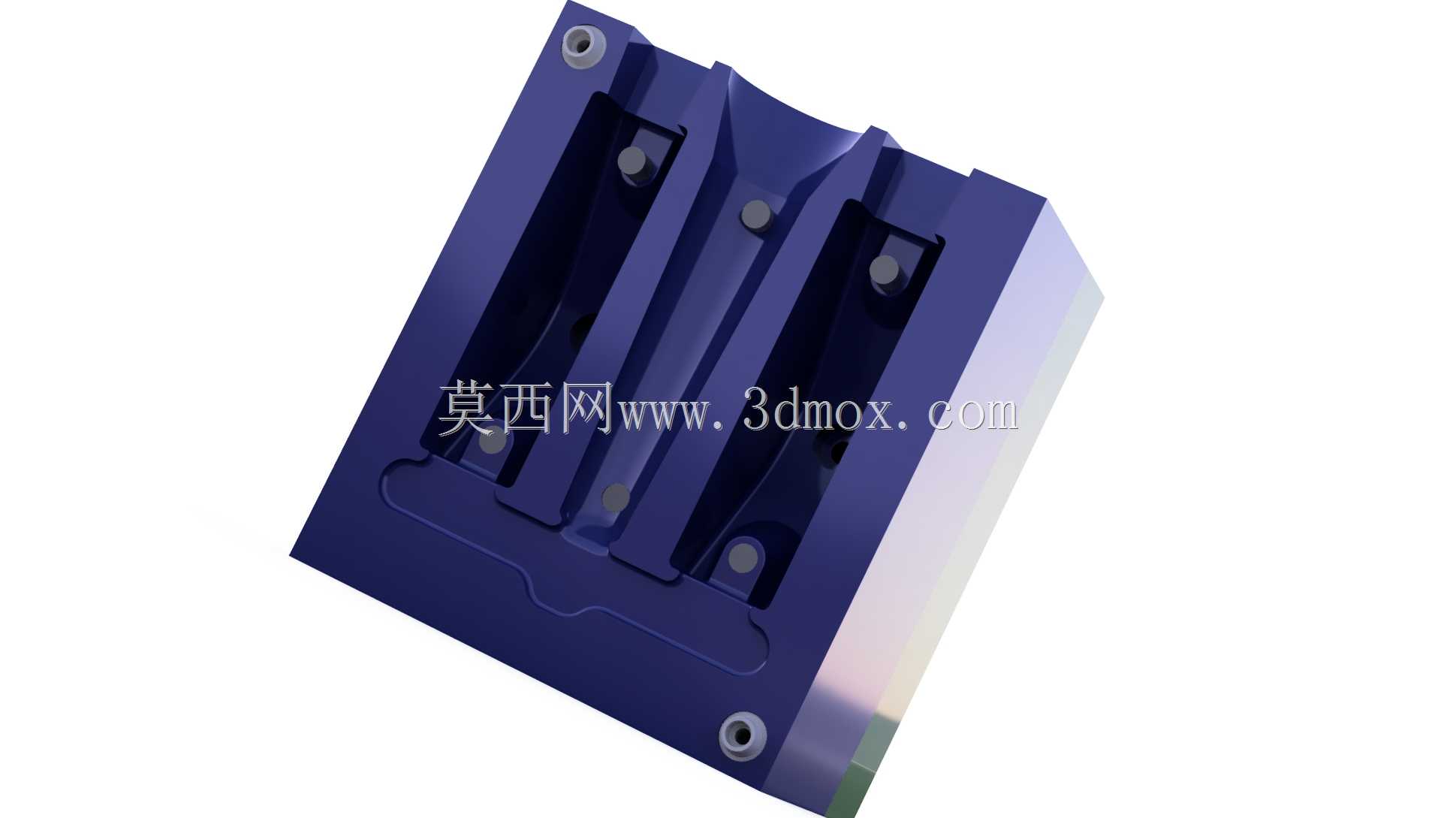

　　设计思路上，首先要保证型腔形状与铝夹成品坯件一致，同时在分型位置兼顾加工可达性。分型面不宜随意穿过重要配合面，应尽量布置在坯件轮廓转折、飞边容易去除且不影响后续夹持精度的位置。模型中的模板采用叠层布置，外侧紧固件承担合模后的锁紧任务，圆柱杆件则与导向、支撑或抽芯动作相关。对于铸造过程而言，合模后模块之间必须形成足够刚性的封闭空间，避免金属液充型时引起模块微量张开；开模时又要让各运动件按顺序动作，防止铸件因包紧力滞留在错误一侧。

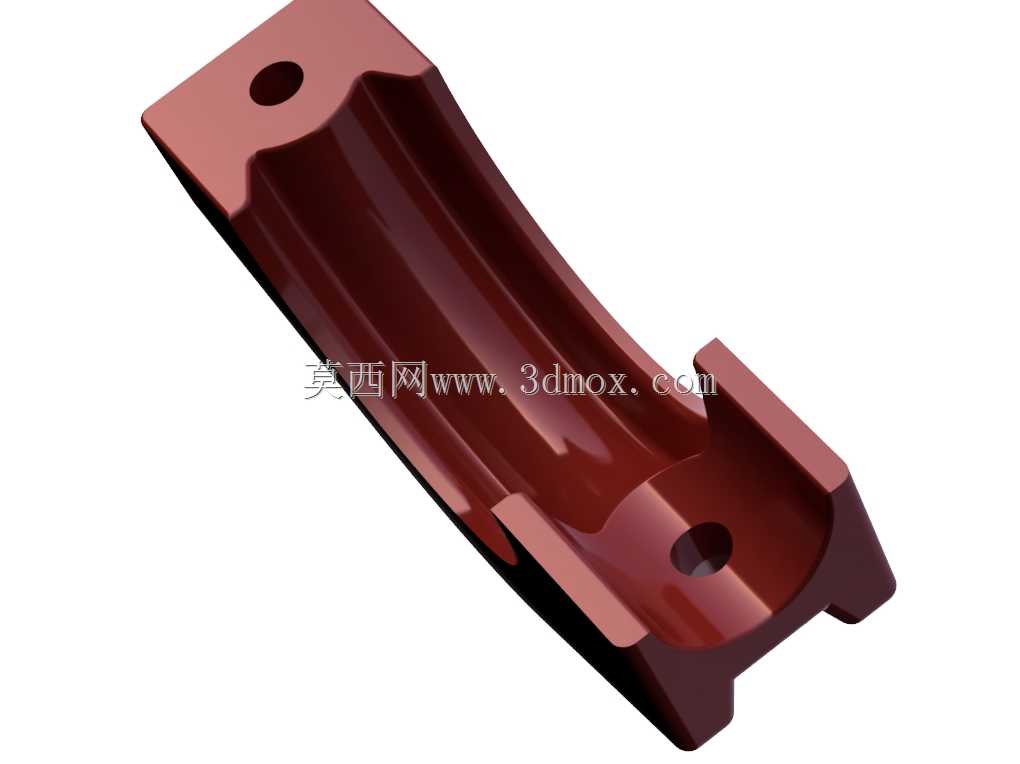

　　在实际用途方面，该模具服务于铝质夹件的毛坯生产，后续坯件还会经过去浇口、飞边清理、机加工和表面处理。夹类零件通常用于横杆、杆件或连接件的固定，对夹持部位的轮廓完整性和材料致密度有一定要求。模具设计若忽略进料与排气，容易在端部或厚薄交接处产生缩松、冷隔；若顶出位置不合理，薄壁区域还可能出现变形。因此结构中各模块的厚度、压紧点分布和杆件位置，都需要围绕充型、凝固和脱模三个阶段综合平衡。

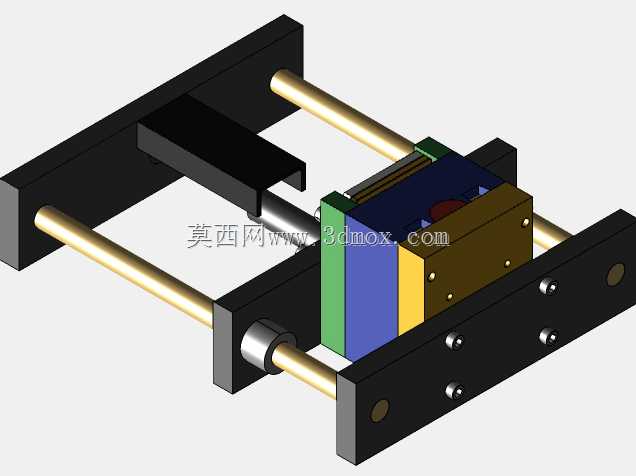

　　外形与安装边界上，这套模具呈矩形组合体特征，外侧由多层板件构成封闭框架，侧面突出的紧固件和杆件构成主要运动与安装轮廓。布置到设备上时，需要预留模板开合行程、侧向杆件抽出距离以及操作人员清理型腔的空间。模具底部或背部与机台连接的区域应保持平整，受力方向要尽量穿过主体刚性框架，避免悬臂模块单独承受较大胀模力。侧面螺栓的排布不能只满足外观对称，还要对应型腔压力分布，在金属液容易冲击和模块接缝较长的位置增加压紧能力。

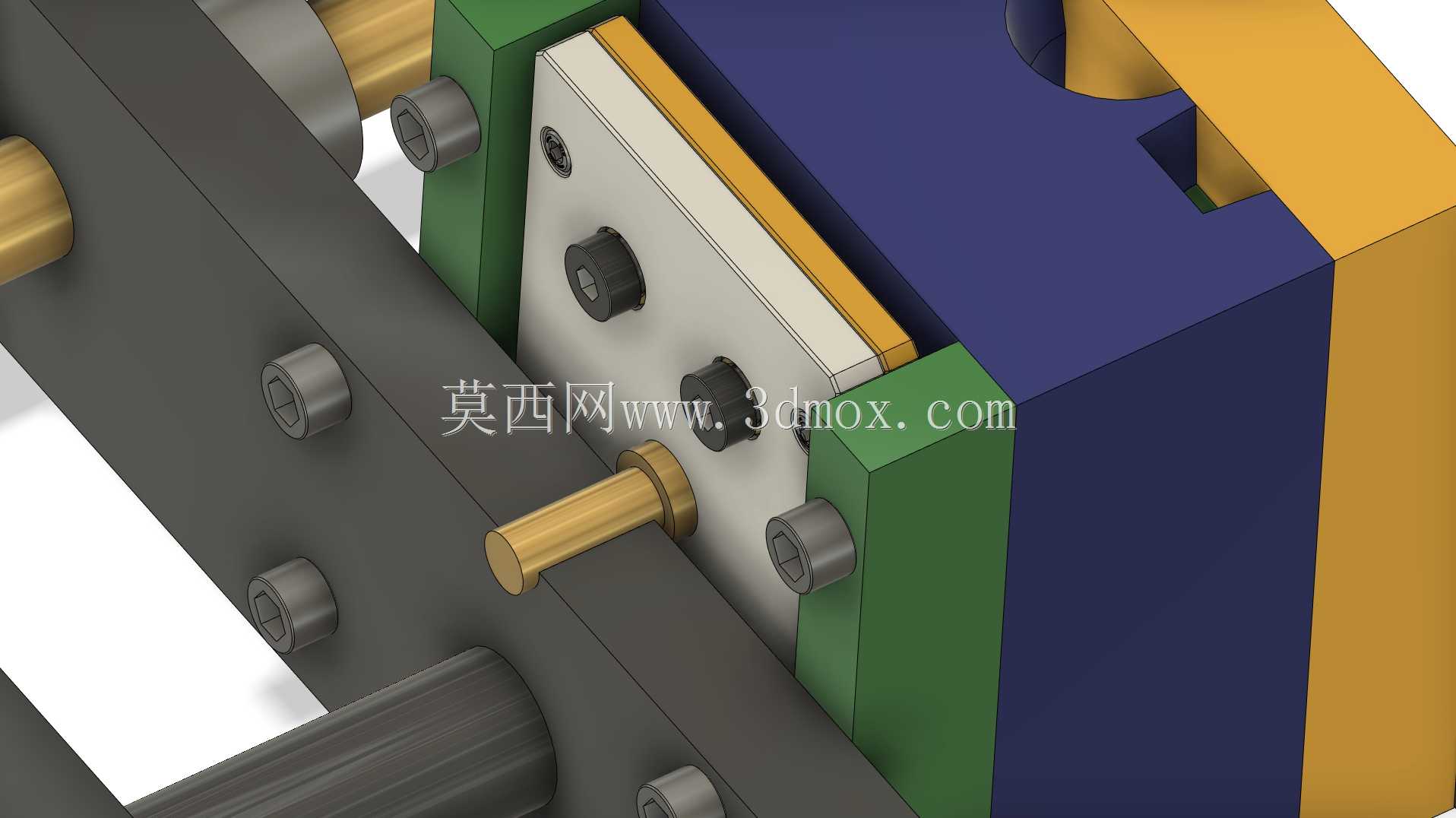

　　从建模细节看，杆件与模板之间采用同轴配合关系，便于工程图中直接表达孔径、间隙和装配顺序；紧固件位置避开了型腔薄弱区，也为扳手操作留下空间。多色块建模虽然不是加工要求，但在结构评审时很有价值，可以快速区分固定模板、活动模块、成型镶件和标准件，帮助检查维修拆装路径。对于后续深化设计，还可在此基础上补充浇注系统、排溢槽、冷却管路和顶出板组件，使模型从结构展示进一步转化为可用于制造评审的完整铸造工装方案。
