冷室压铸机压射端结构组件

　　这套压射端结构组件对应冷室压铸工艺里金属液充型的核心执行段，整套零件围绕压射室、冲头、压射杆及连接衬套展开，是压铸机合模单元之外决定铸件内部致密性与成型稳定性的关键运动部件。现场布局上，压射室横向布置在定模板侧的安装座内，浇入的熔融金属先落入料筒容腔，压射冲头在压射杆推动下沿料筒内孔做直线推进，把金属液经浇口套高速压入模具型腔；整个动作要在金属液温降明显之前完成，因此冲头与料筒的配合间隙、压射杆的同轴度、各段连接的刚性，都会直接反映到铸件气孔、冷隔、缩松等缺陷上。

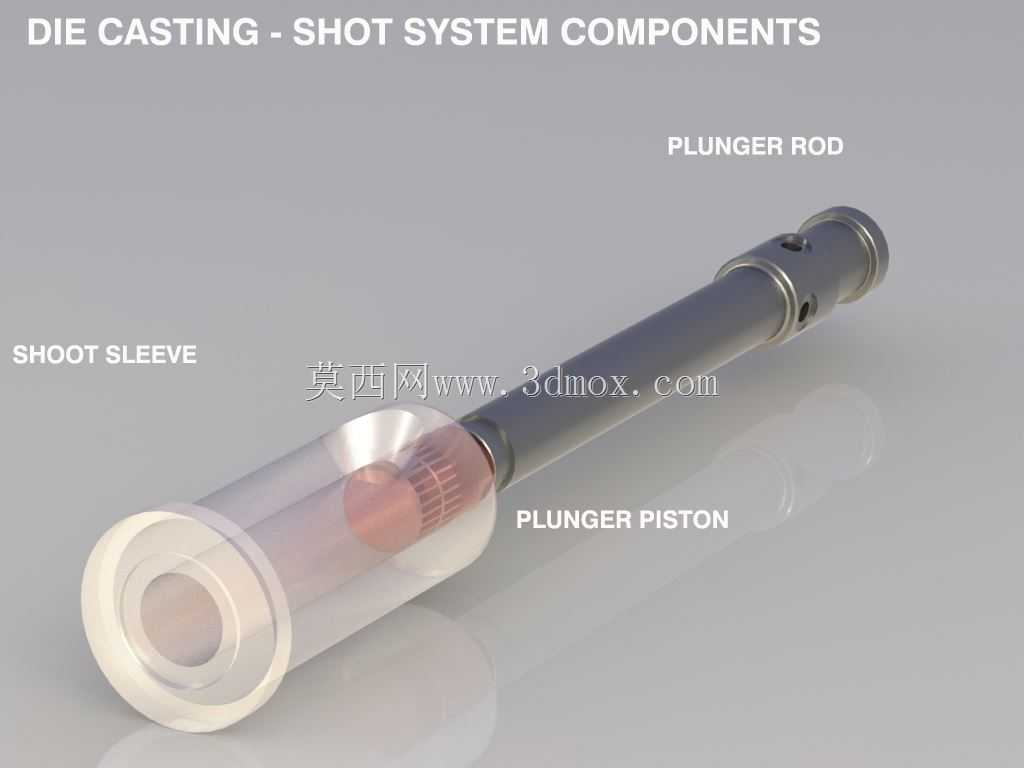

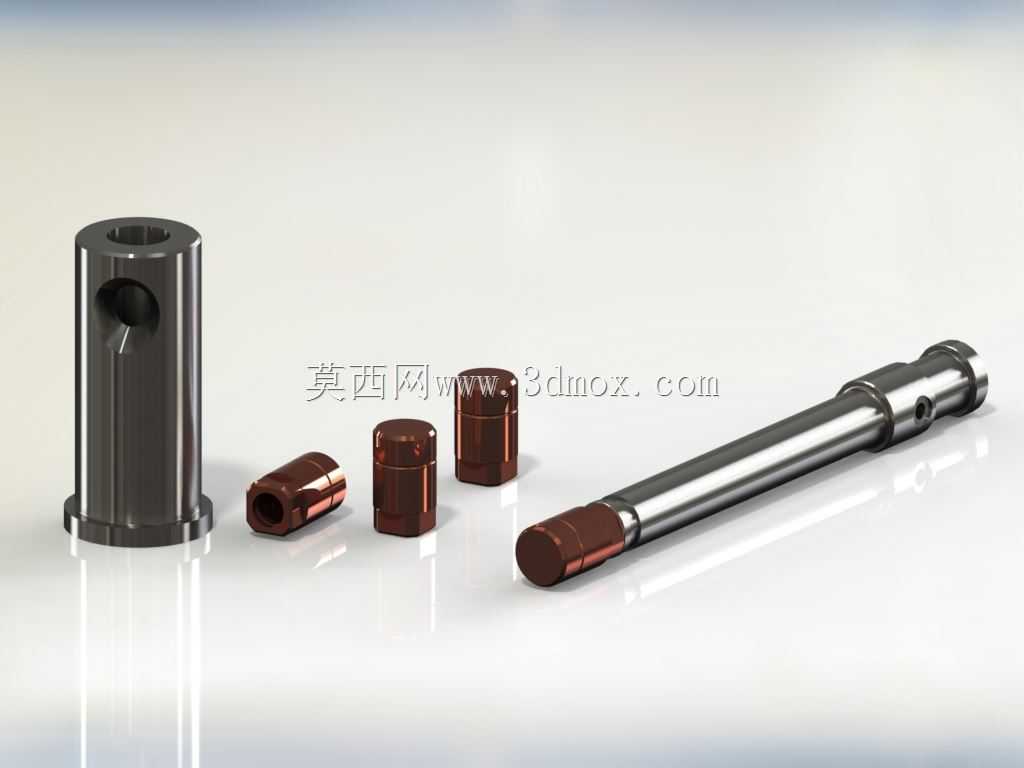

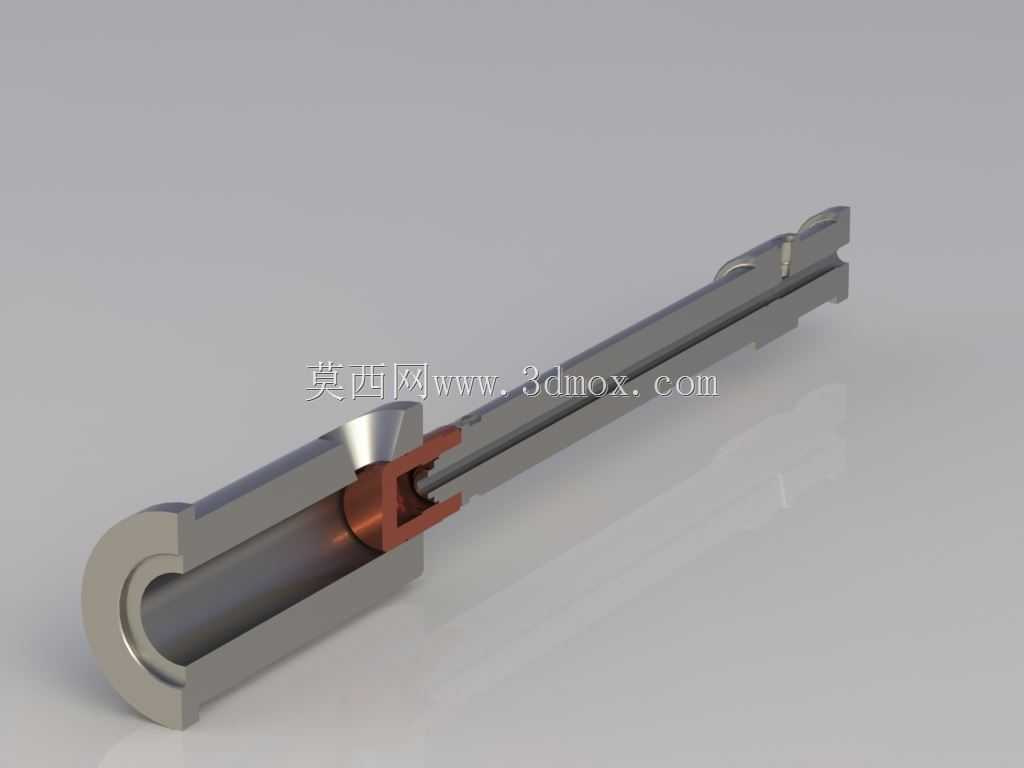

　　从零件构成看，左侧带法兰的筒状件为压射室（也称熔杯、料筒），内腔是冲头往复运动的导向通道，侧壁开设浇注入口，法兰端用于与定模侧或机座定位连接；长轴件为压射杆，前端通过连接套与冲头相接，后端接入压射油缸；若干棕色短套类零件对应冲头、压射连接环及耐磨衬套，分别承担封料、传力和过渡定位作用。建模时需要把这些配合关系逐一落实：料筒内孔与冲头外圆采用小间隙滑动配合，间隙过大会造成金属液窜料、飞边包裹冲头，间隙过小则在热膨胀状态下出现卡冲头；压射杆与冲头连接段要保证同轴，避免高速推进时冲头偏磨料筒内壁，形成拉痕和漏料。

　　设计思路上，压射室要兼顾耐热冲击与耐磨，内壁直接接触高温铝液或镁液，外壁常布置冷却水路控制温度梯度，法兰端面承受合模与压射反力，安装止口需要与模具浇口套严格对中。冲头是易损件，外圈多采用耐磨环结构，直径随料筒规格系列化，更换时从压射室操作端抽出；压射杆则要求足够的抗弯刚度与直线度，长径比偏大，中间增设支撑导向套可以抑制压射过程中的挠曲和抖动，这对多级压射速度切换尤其重要——慢压射阶段要求冲头平稳推送、减少卷气，快压射阶段要求瞬间达到高内浇口速度，建压阶段还需传递增压压力，任何杆件弹性滞后或连接间隙都会削弱增压效果。

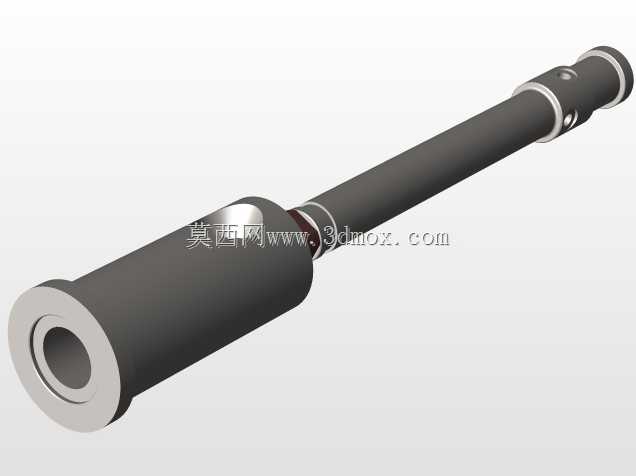

　　安装边界方面，布置这套组件时要校核压射室中心高与模具浇口中心一致，压射行程需覆盖冲头从等待位到终压位的全部距离，并预留冲头退回后浇注、喷涂和取件的空间；料筒法兰与模板之间要有定位销承受剪切，压射杆后端与油缸活塞杆的连接要留有热膨胀补偿量，防止工作温升后轴向顶死。周边还需考虑冷却水管、润滑管路和冲头喷涂装置的走线空间，维修侧要保证料筒和冲头能够整体抽出更换。三维结构中把各段轴径、法兰止口、连接螺纹、销孔和衬套台阶完整表达，可直接用于压射机构选型校核、易损件明细整理以及压铸模浇注系统匹配，帮助工程人员在方案阶段核对行程、同轴度、配合间隙与拆装顺序，减少现场反复修磨料筒、冲头卡滞和压射漏料等问题。
