金属铸造车间轨道式钢包滑动转运装置

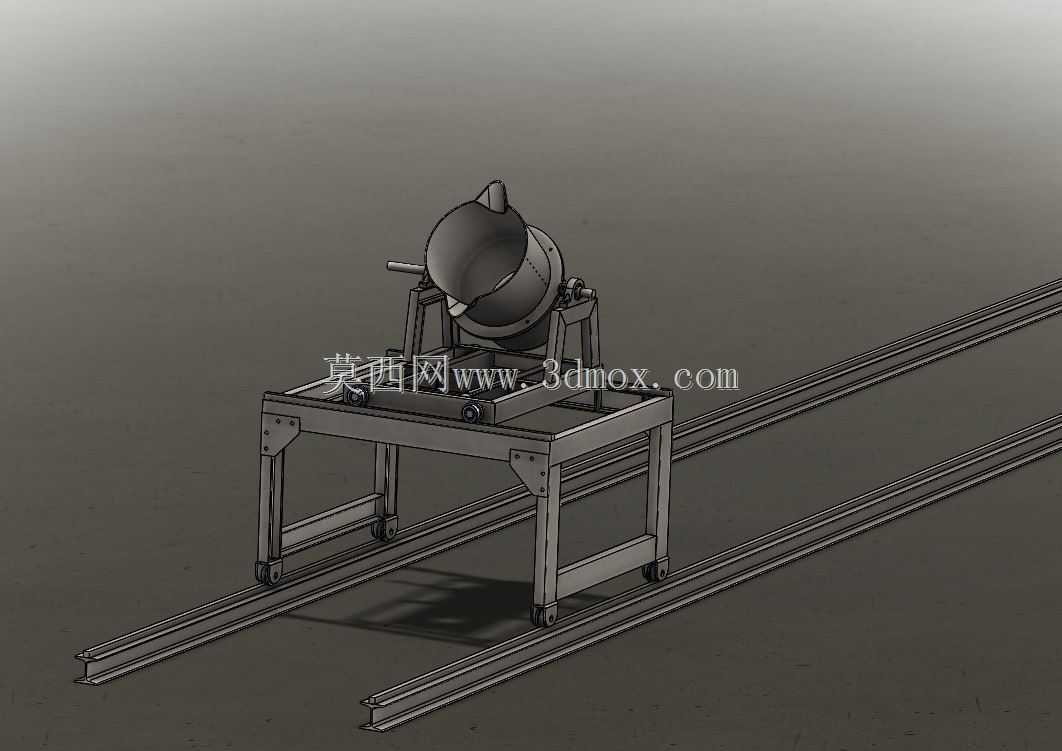

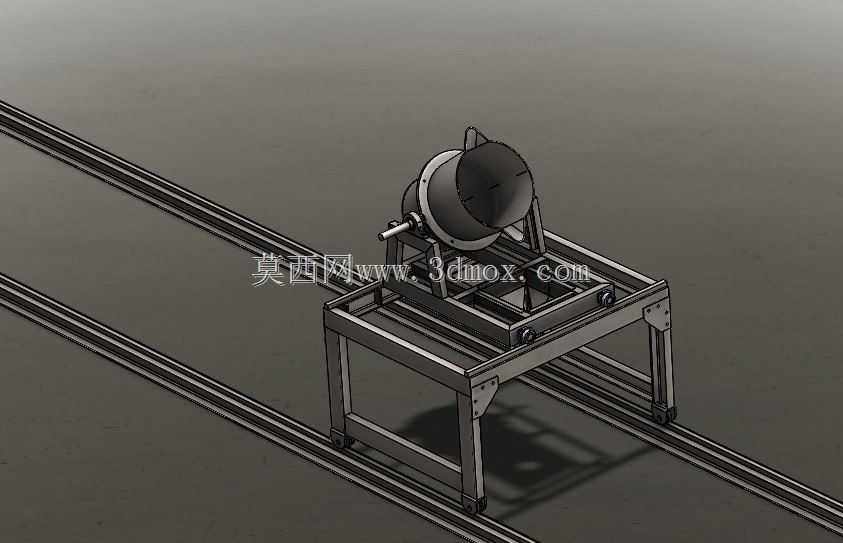

　　这套装置面向中小型铸造车间的熔融金属转运工位设计，核心解决浇注环节钢包在跨车间轨道上的短距离移动、倾转对位与作业安全问题。整套结构分为轨道行走机架、钢包承载倾转架、操作扶手三大部分，行走机架采用型钢焊接成型，底部配置四组适配车间预埋轻轨的行走轮，轮组侧边设置限位挡边，避免转运过程中脱轨，机架整体高度控制在操作人员腰部以上，既保证下方轨道通行空间，也让钢包倾转操作的施力高度符合人体工程学要求。机架上方的承载架通过两侧铰接支座固定钢包，铰接轴同轴设置手动倾转操作杆，操作人员站在机架侧方即可通过杠杆施力，带动钢包绕铰接轴平稳翻转，实现熔融金属的定量浇注，铰接位置配套设置阻尼锁止结构，可在任意倾转角度悬停，避免钢包意外倾覆引发安全事故。

　　钢包本体采用厚壁铸钢壳体结构，顶部设置导流嘴，倾转时熔融金属可沿导流嘴精准对准铸型浇口，包体外侧布置加强环筋，抵消长期高温作业产生的热变形，包体与承载架的连接采用快拆销轴结构，日常检修更换耐火内衬时可快速将包体从机架上吊离，无需拆解整套行走机构。设备的安装边界完全适配铸造车间常规预埋轻轨的轨距，行走轮轴距与轨道铺设公差匹配，机架整体宽度不超过车间通道的安全通行宽度，长度方向预留操作扶手的伸展空间，轨道两端可配套设置限位止挡，防止行走机架冲出轨道末端。在实际车间布局中，该装置可沿着熔炼炉出料口到浇注工位的固定轨道往返移动，替代传统人工抬运钢包的作业模式，大幅降低高温熔融金属转运的劳动强度与安全风险，

　　倾转机构的大传动比设计让单人即可完成数吨级钢包的倾转操作，无需额外配置动力源，在断电、车间气源故障的场景下仍可正常完成浇注作业。结构设计阶段优先考虑高温工况的热膨胀余量，所有铰接位置均预留热胀间隙，焊接机架的型钢选型避开薄壁型材，防止长期受钢包热辐射产生结构翘曲，行走轮采用耐高温铸钢材质，轮轴位置配置防尘耐高温轴承，避免铸造车间的粉尘、高温碎屑进入轴承引发卡滞。装置侧方的操作扶手做防滑隔热处理，操作人员握持位置远离钢包高温辐射区域，倾转操作杆的长度经过力臂校核，正常施力即可平稳控制钢包倾转速度，避免流速过快导致金属液喷溅。整套结构无复杂电控元件，维护点仅集中在行走轮轴承与铰接销轴两处，日常班组点检即可完成润滑、间隙检查，非常适配批量生产的砂型铸造、精密铸造车间的短距离浇注转运工序，也可根据车间轨距、钢包额定容量调整机架的长宽尺寸与型钢规格，适配不同产能的生产线布局。
