十二毫米管径手动弯管工装结构

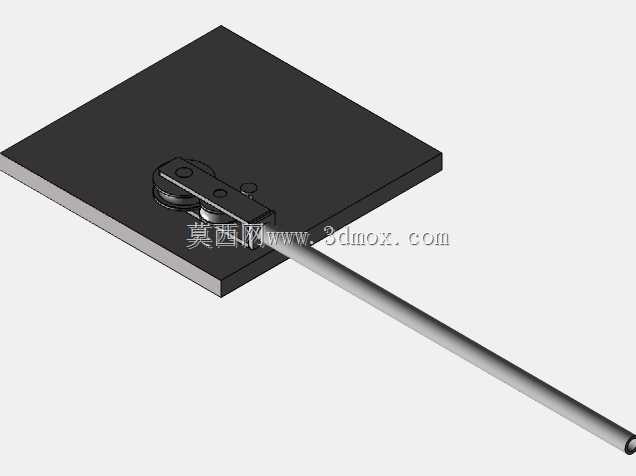

　　这套弯管工装针对直径12mm的金属圆管折弯作业搭建，整体结构以一块厚重的方形安装底板作为承载基准，底板上集成折弯滚轮、摆臂压杆、管材定位挡块与铰接转轴，长杆状待加工管材从工装侧向伸入，穿过滚轮与压块之间的夹持间隙后，通过扳动摆臂带动管材绕成型轮弯曲，可在小型维修车间、五金加工工位、管路预制现场完成小直径管材的定角度弯折。

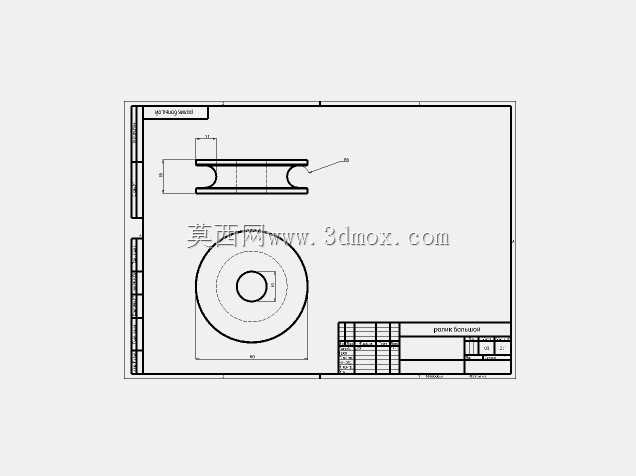

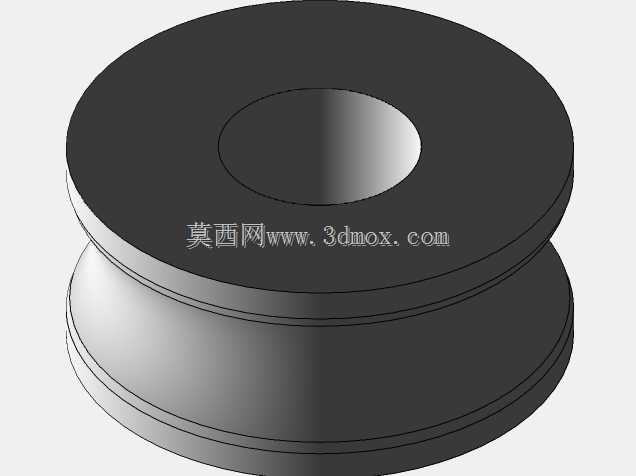

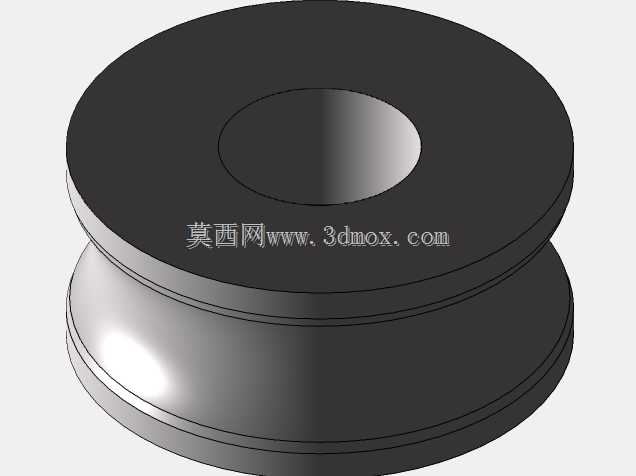

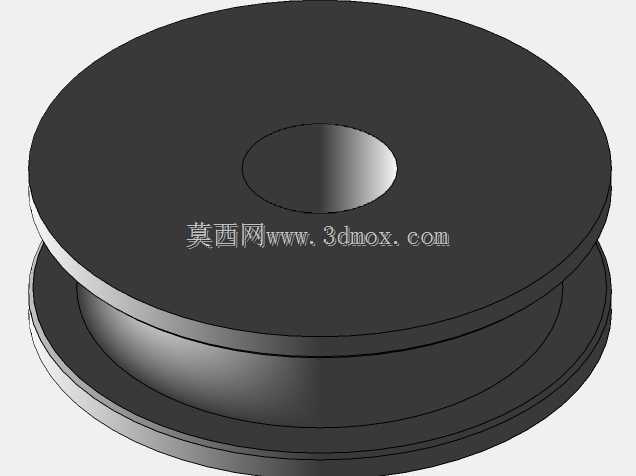

　　从现场使用逻辑来看，这类小型弯管工装不需要配套液压站或电动驱动单元，完全依靠人工施力完成折弯，整体占用工位面积极小，方形底板可直接通过螺栓锁紧在钳工台、焊接工作台或者移动式工具架上，不需要做复杂的地基预埋，非常适合单件小批量的制冷管路、液压油管、护栏扶手、线材穿管的折弯作业。工装的核心成型件为带环形凹槽的折弯滚轮，凹槽曲率与12mm管材外径完全匹配，折弯过程中管材外壁嵌入槽内，既可以限制管材径向窜动，也能避免薄壁管在弯曲段出现扁塌、起皱，滚轮旁配套的压块同样开设对应圆弧槽，摆臂绕转轴回转时，压块推动管材沿成型轮外缘逐步进给弯曲，弯曲半径由成型轮的轮径直接决定，成型一致性远高于手工敲击折弯。

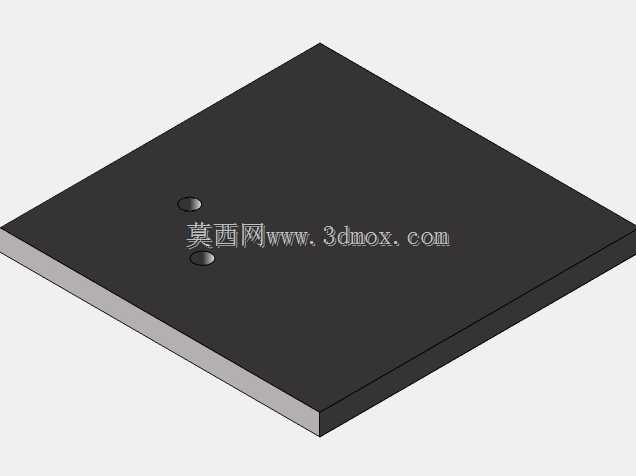

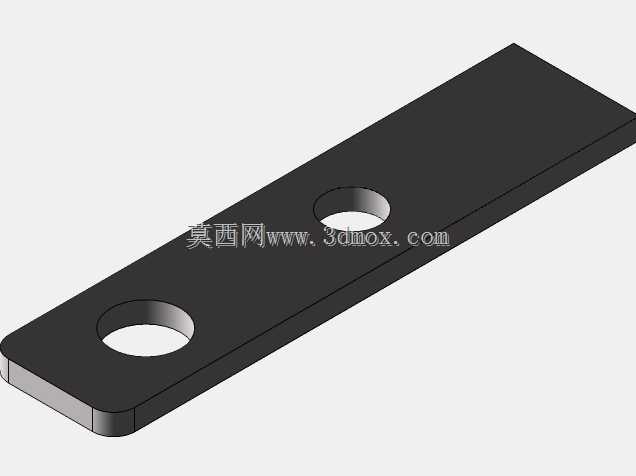

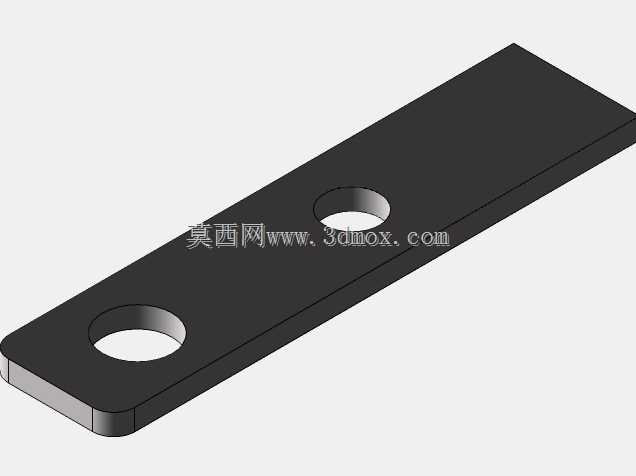

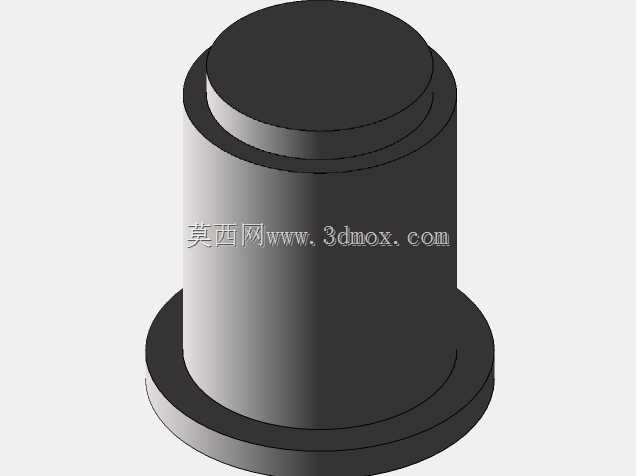

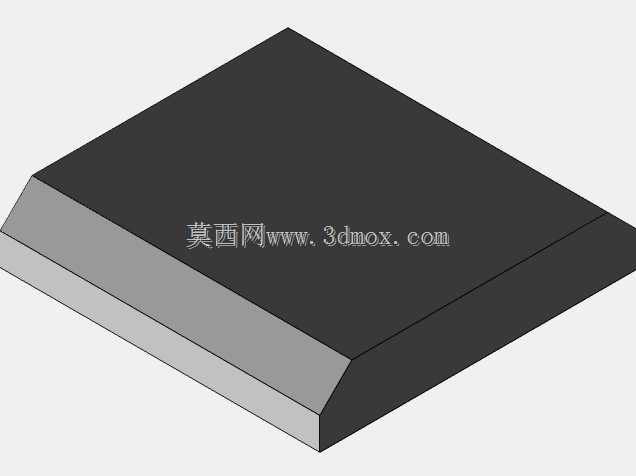

　　结构设计上，底板采用厚钢板加工，整体刚性充足，折弯时的反作用力可以通过底板均匀分散到工作台面，不会出现工装翘曲变形；铰接转轴采用加粗销轴配合轴套，摆臂回转间隙控制在很小的范围，长期反复扳动也不会出现旷量；定位挡块设置在管材进料侧，可快速限定管材伸入长度，批量加工同规格弯管时不需要反复划线对位。从安装边界来看，方形底板的边长预留了充足的螺栓孔位，摆臂向外回转的行程范围内不能布置其他工位器具，进料侧需要留出至少一根整管的直线送料空间，折弯作业侧要预留操作人员扳动摆臂的操作空间，整体工位布局不需要额外避让管线。

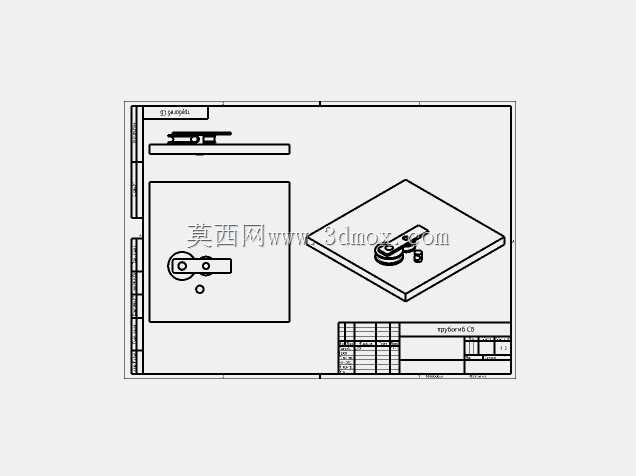

　　在实际管路预制场景中，12mm管径的管材广泛应用于小型气路、润滑管路、设备走线护管、小型护栏结构，常规折弯如果采用通用弯管设备，换型调试成本高，而这类专用工装针对固定管径做匹配设计，凹槽、转轴中心距、摆臂长度都围绕12mm管的折弯抗力做优化，操作时只需要将管材推到定位面，锁止压块后扳动摆臂到预设角度，即可得到曲率均匀的弯段，折弯后管材的圆度保持良好，内壁不会出现明显褶皱，后续穿线、通油通气都不会产生截流。建模过程中所有配合面都按实际装配关系搭建，滚轮与摆臂的铰接位置、压块的锁紧结构、底板的安装孔位都完整还原，结构设计人员可以直接参考该方案调整成型轮直径来适配不同弯曲半径要求，也可以在摆臂上增加角度刻度挡销，实现常用折弯角度的快速限位，进一步降低批量作业的操作误差。
