链板式排屑输送机组装结构

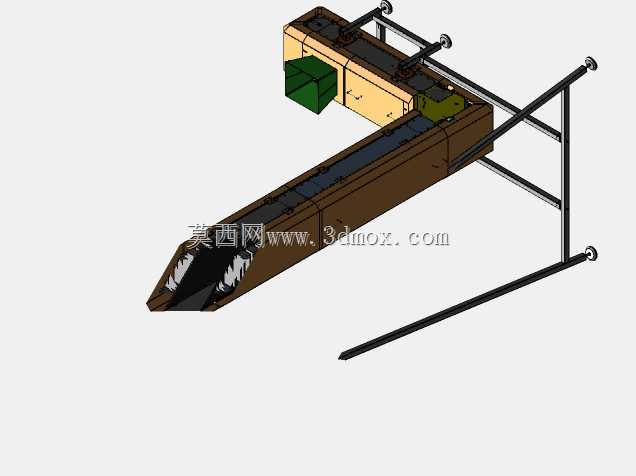

　　该套链板式排屑输送装置主要面向金属切削加工车间的切屑集中转运场景，常见于数控车床、加工中心、铣床以及柔性生产线的机床排屑口对接工位，用来承接加工过程中产生的卷状钢屑、破碎铝屑、短切铸铁屑，将散落于机床加工区域的废屑持续输送至集屑车或者集中排屑系统的接驳点位，避免切屑堆积在工作台下方划伤防护导轨、堵塞切削液回流通道。从三维结构来看，装置采用长距离倾斜输送段搭配水平接料段的L型布局，水平段壳体宽度适配主流中型加工中心的排屑口开度，倾斜段抬升角度控制在30度以内，既保证带切削液的湿屑不会在链板表面打滑回退，又能将出料端抬升到足够高度，让下方标准集屑车可以顺利推入接料，整机水平段的安装长度可根据机床侧部的预留空间调整，倾斜段的水平投影长度需要在车间布局时提前避让机床操作门的开合轨迹，侧边伸出的黑色方管支架为可选装的防护栏安装基座，也可用来挂载切削液回流管路、电气走线槽，支架底部预留的地脚安装孔可以直接打膨胀螺栓固定在车间地坪，也可以搭配可调脚杯适配地面存在小幅高差的安装场景。

　　设备的核心输送载体为铰接式钢制链板，链板节距选用常规排屑机通用规格，板面上冲压有凸起的挡屑横筋，输送卷状长屑时可以嵌入链板间隙随板上行，不会出现屑料随重力滑落的问题；壳体主体采用折弯钢板拼焊成型，水平接料段的上口敞开宽度覆盖机床排屑口的整个落料范围，侧边的加高挡边可以防止大量冲屑时切屑飞溅到设备外部，壳体下部设置有集液槽结构，混在切屑中的切削液在输送过程中透过链板间隙回流到槽体，经过沉淀后可通过侧边预留的回流口送回机床切削液水箱，减少切削液随废屑带出的损耗。驱动单元布置在倾斜段的上端头部位置，采用减速电机直接驱动主动链轮的布局，传动链短、维护点少，从动链轮端设置有螺旋张紧结构，长期运行链板出现磨损伸长时，可以通过两侧的张紧螺栓调整链轮中心距，消除链板跳齿、跑偏的间隙；设备尾部的改向滚筒位置设置有可拆卸的检修盖板，日常清理卡入链板缝隙的细碎切屑、检查链板铰接销轴磨损情况时不需要拆解整个壳体，大幅降低产线停机维护的工作量。

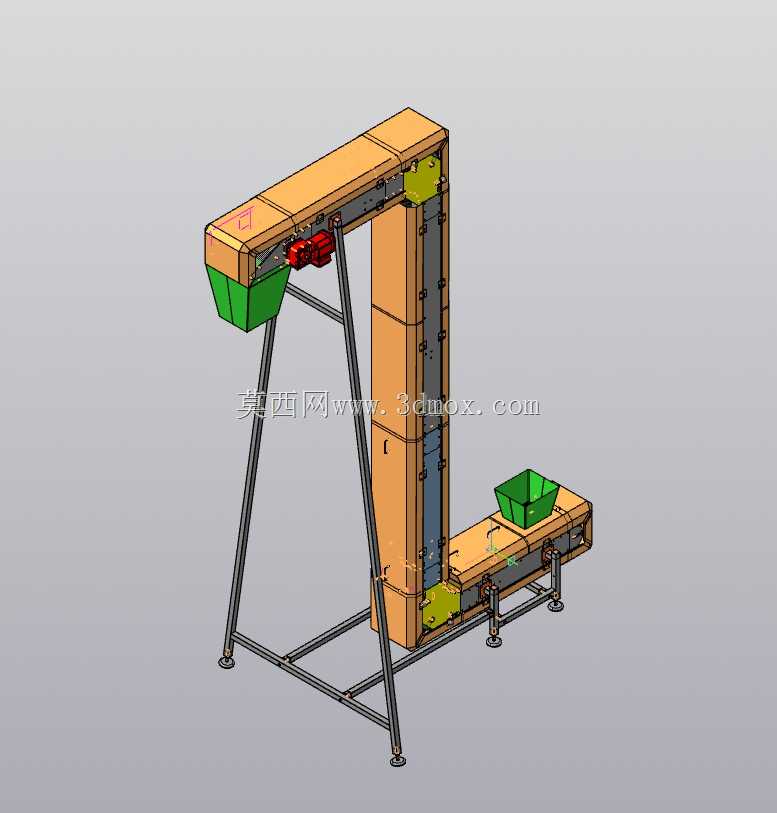

　　在结构设计的细节处理上，输送槽的折弯边角全部做了圆弧过渡，没有残留切屑的直角死角，避免铸铁细碎屑在角落堆积板结；外露的转动链轮、传动链条位置都预留了安全防护罩的安装点位，三维装配结构里可以看到支架杆件的连接位置全部采用螺栓拼装而非现场焊接，整机可以拆分成水平槽段、倾斜槽段、支架组件三个大模块运输，进入车间后不需要大型吊装设备，两名维护人员即可完成拼接对位，适配老旧车间设备改造时通道狭窄、大型机具无法进场的施工条件。设备的出料端头部设置有刮屑板，橡胶刮片紧贴链板表面，将粘附在板面上的细碎切屑刮落至集屑容器，刮片采用快装压板固定，磨损后可以直接松开螺栓更换，不需要拆解链板回路。针对不同加工场景的适配性，该结构的水平接料段可以根据对接机床的排屑口高度调整支撑地脚的高度，倾斜段的抬升终点高度匹配标准工业集屑车的接料口高度，侧边支架的跨距预留了安装磁性分离器、纸带过滤机的安装空间，用户后续升级切削液过滤系统时不需要改动排屑机主体结构，仅需在支架上加装过滤设备即可完成功能扩展。整套模型完整还原了排屑机从槽体钣金、链板铰接、链轮传动到支撑支架的全部装配关系，结构工程师在做车间布局时可以直接提取各段外形尺寸校验安装边界，确认设备与机床侧边、车间立柱、物流通道之间的安全距离，避免现场安装时出现干涉返工。
