带锯配套辊道输送线结构设计

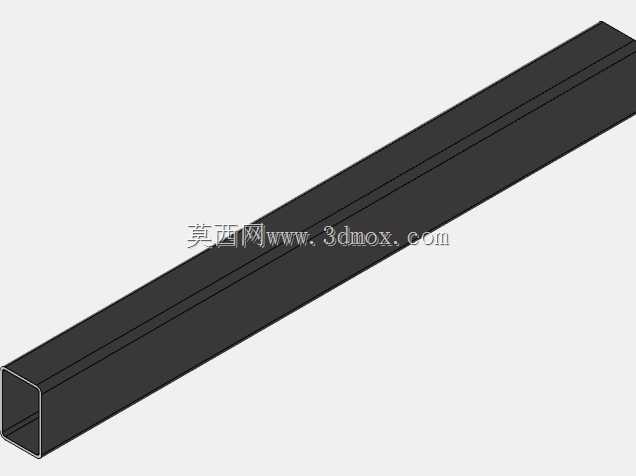

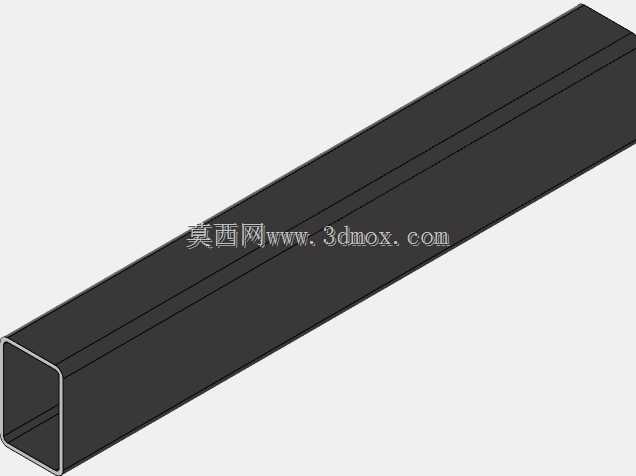

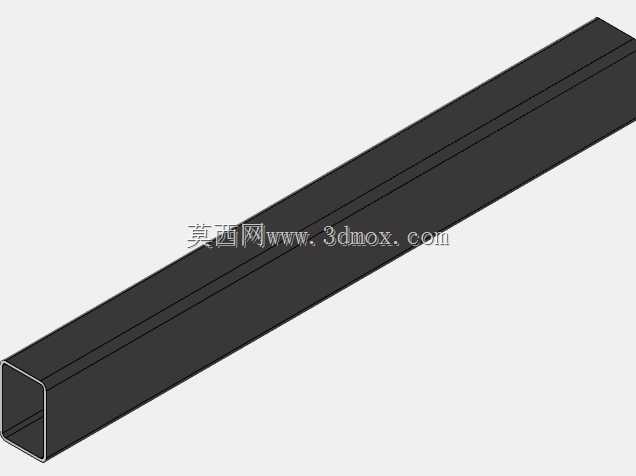

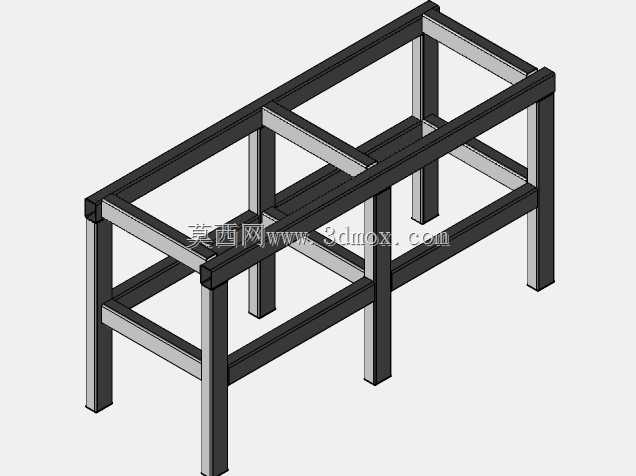

　　在金属锯切下料车间的工位布局里，原材料从原料暂存区转运到带锯床进料端的过程，长期依赖人工吊装或者普通平板台车推送，长尺寸型钢、圆钢在对位时容易出现轴向偏移，锯切端面垂直度很难稳定控制，重型工件移位还会占用大量行车作业时间，配套专用的辊道输送线就是为了解决这一段工序衔接痛点开发的。这套输送结构整体沿工件进给方向直线排布，主体框架采用矩形型钢焊接成型，框架上沿等距布置多根平行辊轴，辊轴轴线与工件输送方向保持垂直，工件放置在辊面后仅需很小的轴向推力就能完成长距离送料，相比滑动式托板，滚动摩擦的阻力可以降低九成以上，工人在对位时不需要反复撬动重型坯料。从安装边界来看，整套辊道的总长度需要匹配带锯床的进料侧预留空间，

　　框架支腿的高度要和锯床工作台面的标高完全齐平，避免工件在跨接输送时出现高低差导致的卡滞；支腿底部设计有可调地脚，在车间地面平整度存在偏差时，可以逐个调整支腿高度，保证所有辊轴的上母线处于同一水平面，防止长工件在输送过程中出现局部翘曲。辊轴的排布间距经过针对性核算，针对常见的6米长度型钢，至少保证工件在任意输送位置都有三根以上辊轴同时接触支撑，避免细长坯料因为支撑跨距过大产生下挠变形；靠近锯床进料口的几段辊道，辊面做了防滑滚花处理，当锯切进给的压紧装置下压工件时，辊面可以提供足够的摩擦力，防止锯切过程中工件出现轴向窜动。这套结构的设计思路没有采用复杂的动力驱动方案，针对带锯下料的间歇作业特性，无动力辊道的可靠性更高，

　　车间日常作业里不需要配置减速电机、传动链条这些易损部件，维护点仅剩下辊轴两端的轴承位，定期加注润滑脂就能长期运行；如果后续工位需要升级自动送料，也可以在其中几根辊轴上加装链轮，通过链条联动配套伺服电机，就能改造为动力输送段，框架本身的安装孔位已经预留了升级空间。在实际工况适配方面，辊道的侧边可以加装可拆卸的导向挡轮，当输送方形钢管或者异形截面坯料时，调整两侧挡轮的间距，就能约束工件的横向位置，让坯料始终沿着锯切进给中心线移动，不需要每次上料都反复拉表找正；针对锯切过程中产生的金属切屑，辊道框架的台面设计为漏空格栅结构，切屑会直接透过辊轴间隙落到下方的集屑槽，不会堆积在辊面之间造成辊轴卡滞，清理作业只需要定期抽出集屑槽即可，

　　不需要拆解辊轴部件。和常规的独立送料架不同，这套辊道的分段单元采用标准化连接结构，每一段标准辊道的长度统一，车间可以根据自身的场地长度自由拼接段数，遇到厂房立柱或者设备管线占位时，还可以跳过对应位置调整拼接顺序，不需要单独定制非标段；对接带锯床的连接端设计有定位销孔，安装时直接和锯床床身的预装位锁合，就能保证辊道中心线和锯切导向面的平行度误差控制在很小范围内。针对不同重量等级的坯料，辊轴的轴径和轴承选型做了匹配强化，单根辊轴的承载余量按照车间常见最大坯料的重量分摊后留有充足安全系数，即使是满载的重型圆钢放置在辊道上，辊轴也不会出现弯曲变形，长期运行后辊面的磨损量极低，后期维护仅需要单独更换磨损的单根辊轴，不需要整台设备返厂维修。在工序流转层面，这套辊道不仅服务于带锯床的上料环节，锯切完成后的成品段也可以顺着辊道直接输送到后续的倒角、钻孔工位，工件全程不需要再次吊装，整个下料工序的流转路径完全在辊道平面上完成，大幅减少了行车的调用频次，也降低了重型工件吊装过程中的安全风险。建模过程中所有辊轴的装配位置、框架的焊接拼接口、支腿的安装孔位都按照实际加工尺寸1:1还原，结构工程师在做工位布局规划时，可以直接把这套辊道模型导入车间整体生产线装配体里，核对和带锯床、周边转运设备的干涉间隙，提前预判安装时可能出现的管线碰撞、操作空间不足等问题，避免现场安装时才发现尺寸 mismatch 导致的返工。
