辊筒式物料输送台结构设计

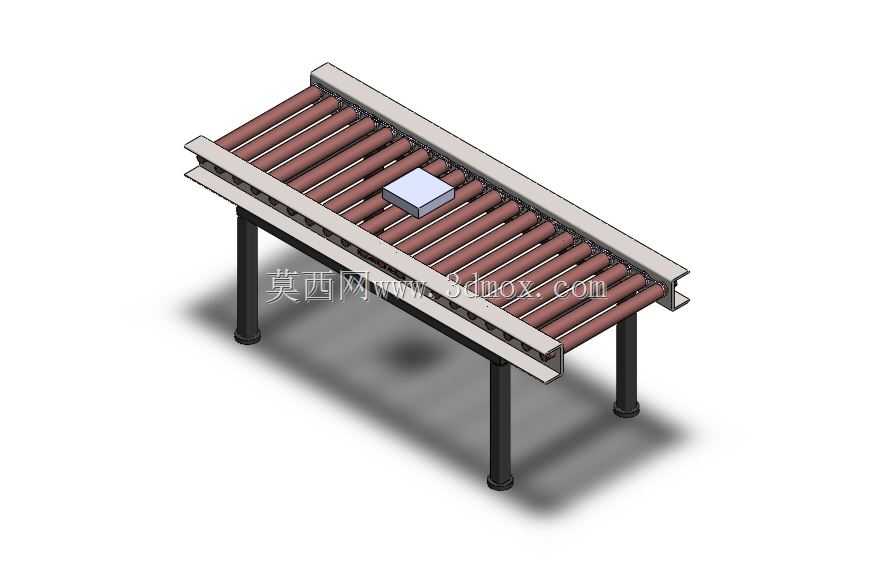

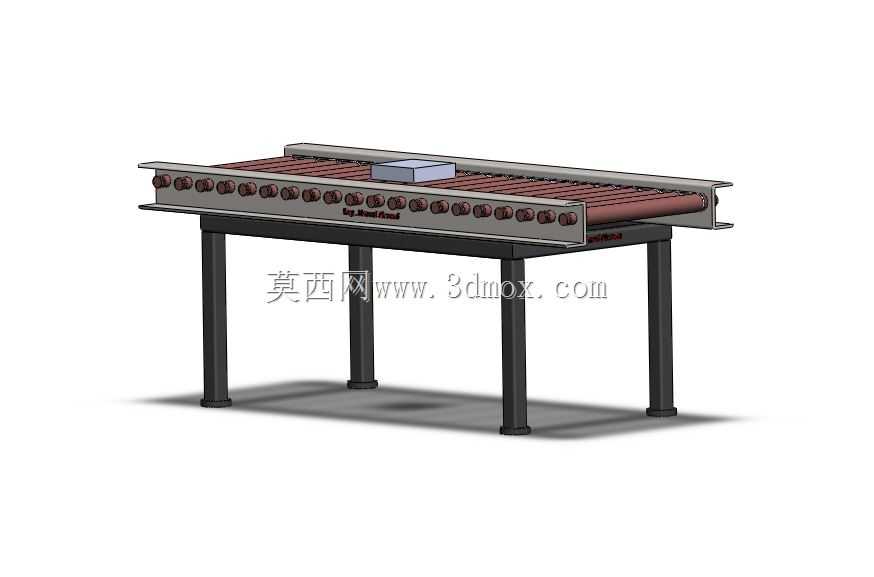

　　辊筒输送台在车间平面物流中承担短距离、规则底面物料的转运任务，常见于装配线衔接段、包装工位前后、仓储分拣区以及加工设备上下料位置。相比带式输送，辊道结构对箱件、托盘、工装板这类具有刚性支撑面的物料更友好，摩擦阻力小，停止和推移都比较方便，也便于在工位之间形成缓存段。模型中整机采用长条形台式布局，输送面由多根平行辊筒组成，辊筒沿输送方向连续排列，两侧设置纵向梁体作为主要承载框架，下方由四根独立支腿落地支撑，整体形成稳定的门架式结构。

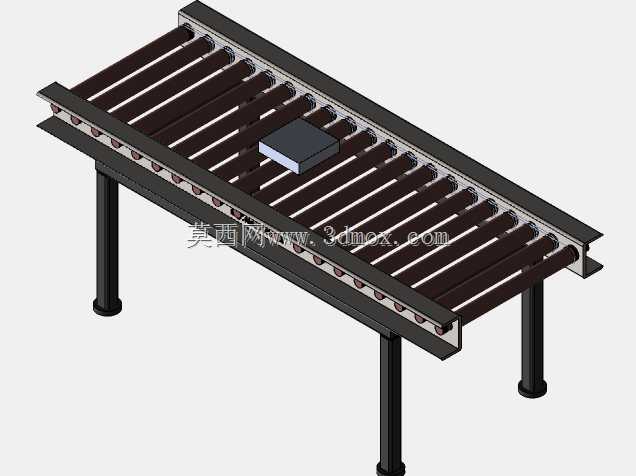

　　从实际用途看，这类设备并不负责复杂姿态转换，核心是把工件或料箱从一个作业点平稳移至下一作业点。图中输送面上放置的方形物料，可以代表周转箱、半成品托盘或带底板的工件。物料在多根辊筒上同时接触，支撑点分布均匀，单点受力被分散到辊筒、侧梁和支腿上，适合输送底面平整、重量适中的物件。若用于装配线，操作人员可在台侧完成装配、检验或贴标；若用于物流区域，则可与转弯机、顶升移载机构或工作台对接，组成连续输送路线。

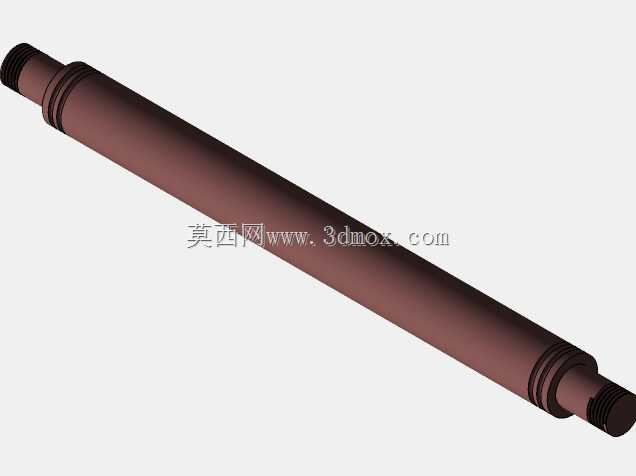

　　结构设计上，辊筒是直接承载件。每根辊筒横向布置，两端支撑在两侧梁体之间，工作时绕自身轴线转动。多辊筒等间距排列，可保证物料在输送过程中始终有足够接触面积，避免小件卡在辊间空隙。对于尺寸较大的托盘，辊距应小于物料支撑面短边的三分之一左右；对于轻便箱件，则可适当放大辊距以降低成本。模型中的辊筒呈细长圆柱形态，端部与侧梁连接，外观上保留了连续辊道的典型特征，这种布置也方便后期根据负载要求更换为镀锌辊、包胶辊、双链辊或积放辊。

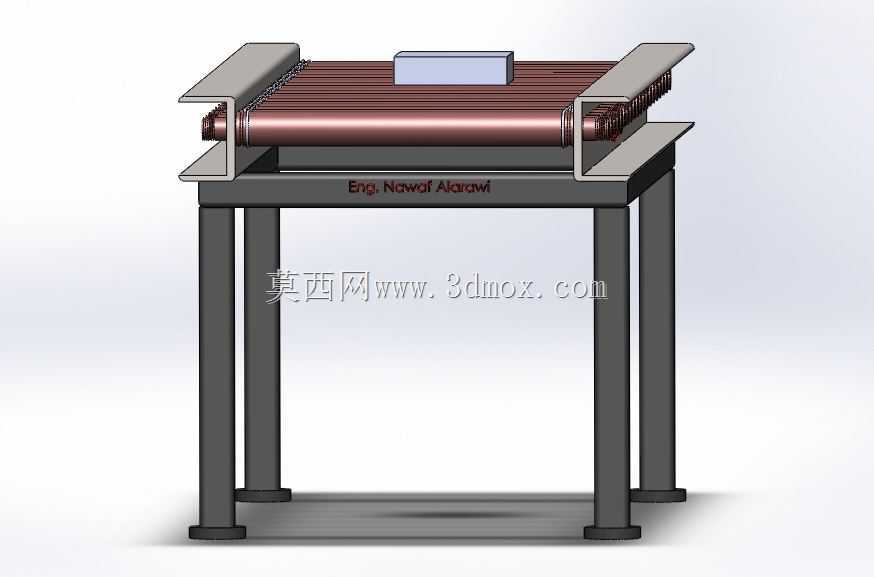

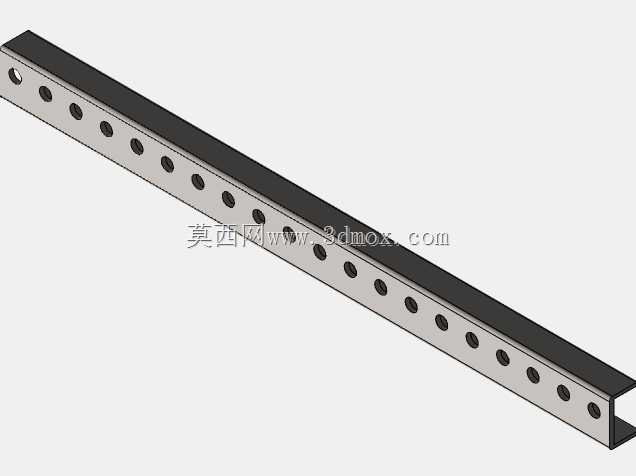

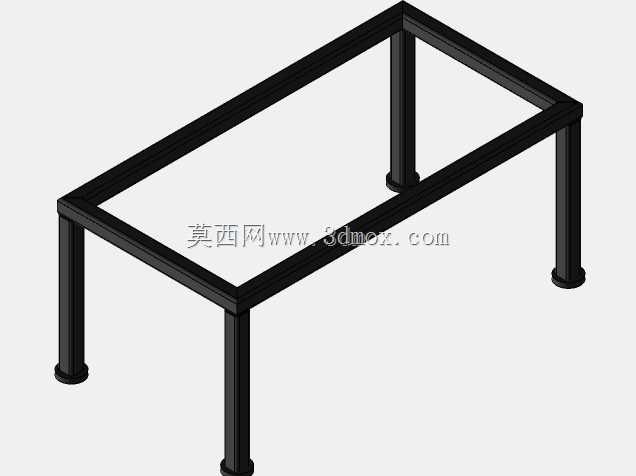

　　两侧纵向梁体不仅是辊筒安装基准，也是整机受力主干。输送过程中，物料重力通过辊筒传递到梁体，梁体再将载荷分配到支腿。若梁体刚度过低，长跨距下会出现明显挠度，导致辊筒轴线不平行，物料走偏或卡滞。因此在详细设计时，需要结合输送长度、单点最大载荷、物料分布方式和支腿间距校核梁体弯曲变形。支腿通常采用方管、圆管或焊接型钢制作，底部可设置脚盘或地脚螺栓，用于调平并固定地面。模型中支腿位于输送台两端及中段附近，形成多支撑点布局，有利于减小侧梁跨度并提高整体稳定性。

　　安装边界方面，辊道宽度应根据物料最大宽度确定，两侧需留出导向和安全间隙。若物料外形规则，可在侧梁内侧加装导向条，防止箱件在移动过程中偏出辊面；若人员需要在输送台旁作业，设备高度通常结合工位人体工学确定，使物料处于便于取放和操作的位置。输送台长度则取决于工位间距、缓存数量和上下游设备接口。落地安装时，还要确认地面承载能力、支腿 footprint、维护空间以及驱动端布置位置。若采用动力输送，驱动电机、链条、传动带或电动辊筒控制线束需要在侧梁外侧或下方预留安装空间；若作为无动力辊道，则可依靠人工推送或重力倾斜实现移动。

　　三维建模时，应重点保证辊筒轴线的平行度、侧梁安装孔位的一致性以及支腿底面的共面关系。辊筒属于重复件，适合采用阵列方式建立，并通过统一基准控制间距；侧梁与支腿连接处应体现焊接或螺栓连接的结构关系，避免模型只表现外观而缺少装配逻辑。对于需要出工程图的场景，还应补充辊筒直径、轴径、轴承位、梁体截面、支腿高度、地脚板尺寸和接口高度等参数。输送面高度尤其关键，它决定了设备能否与前后生产线平齐对接。

　　在功能扩展上，该辊道可根据现场需求增加挡停器、侧边导向、光电检测位、顶升定位机构或转弯过渡段。无动力形式结构简单、维护量低，适合人工装配和轻型缓存；动力形式则适合连续物流和较长距离输送。模型整体表达了辊筒输送台的基本构成：辊筒承载面、双侧主梁、立式支腿和稳定落地框架，能够作为物流线方案设计、工位布局校核以及非标输送设备细化设计的基础结构。
