床用300N承重气撑升降调节结构

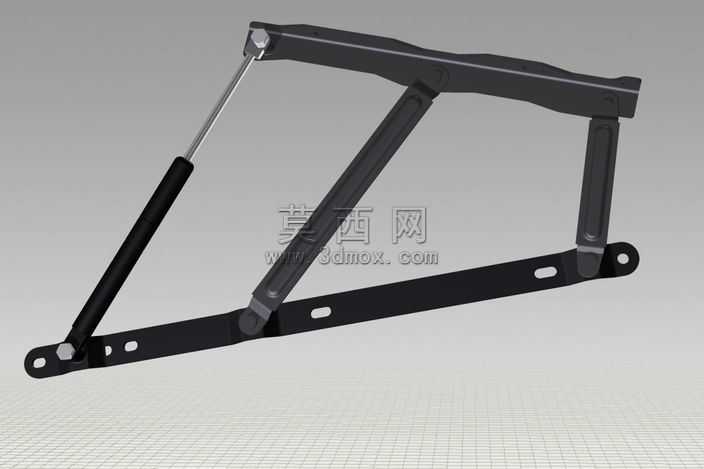

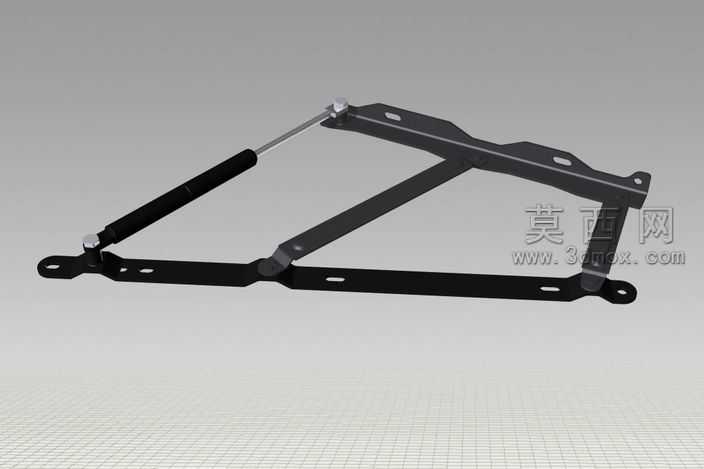

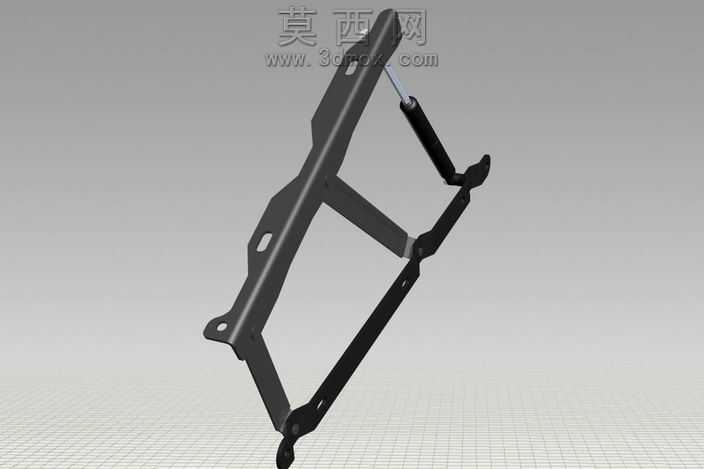

该三维模型为床用300N承重气撑升降调节结构，采用Autodesk Inventor完成全参数化建模，建模过程中对钣金支架的折弯圆角、安装孔位、铰接轴配合公差均做了精准还原，确保各部件装配无干涉。模型渲染阶段采用哑光金属材质模拟冷轧钢支架的表面质感，气弹簧部分做了黑色氧化处理的金属杆与哑光塑料端盖的材质区分，通过环境光遮蔽效果凸显结构的立体层次，整体渲染风格偏向工业产品展示效果，清晰呈现各部件的连接关系。结构设计上，主体采用双侧对称钣金支架作为承载主体，支架上预留多组安装孔位，可适配不同规格的床架安装需求，中部铰接300N额定承重的气弹簧作为升降助力部件，通过气弹簧的伸缩行程实现床板的抬升与降下动作，铰接位置均设计有衬套安装位，可降低转动过程中的磨损，提升结构使用寿命。设计思路围绕床体储物空间的便捷取用需求展开，在保证300N承重能力满足常规床板加床垫重量的前提下，优化了支架的力臂角度，使得抬升操作力度适中，降下时具备缓降效果避免夹手，同时整体结构紧凑，安装后不会过多占用床底储物空间，支架的镂空设计在保证结构强度的同时降低了整体自重，兼顾了实用性与轻量化需求。建模过程中对气弹簧的伸缩行程做了运动仿真验证，确认在最大抬升角度与最低闭合位置时，各部件均无碰撞干涉，铰接点的转动顺滑无卡滞，安装孔位的间距符合主流家具五金的安装标准，可直接对接生产端的加工工艺要求。
