现代简约金属排骨架床架结构设计

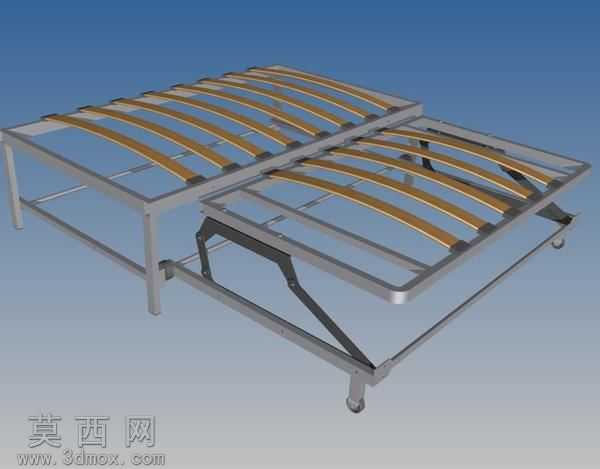

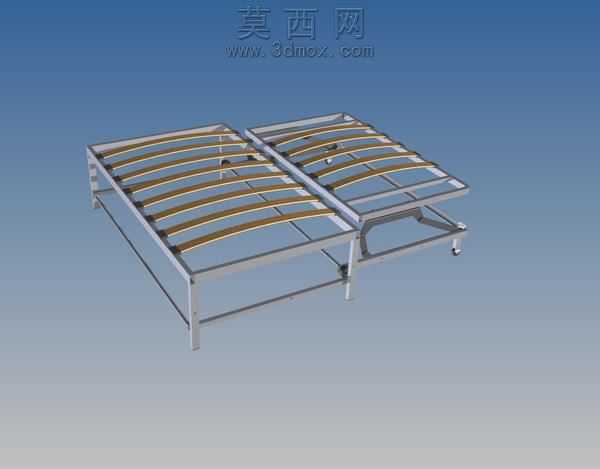

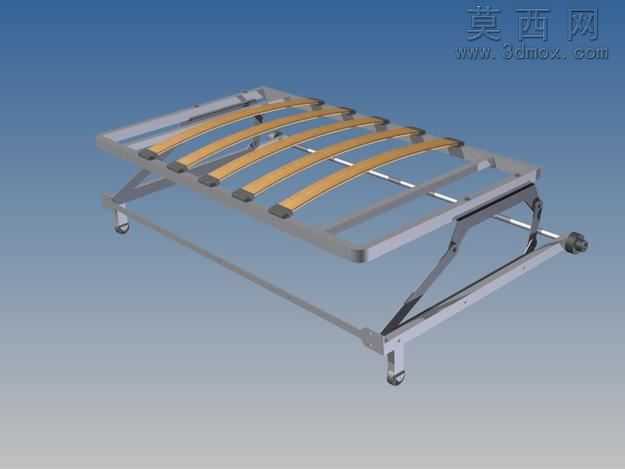

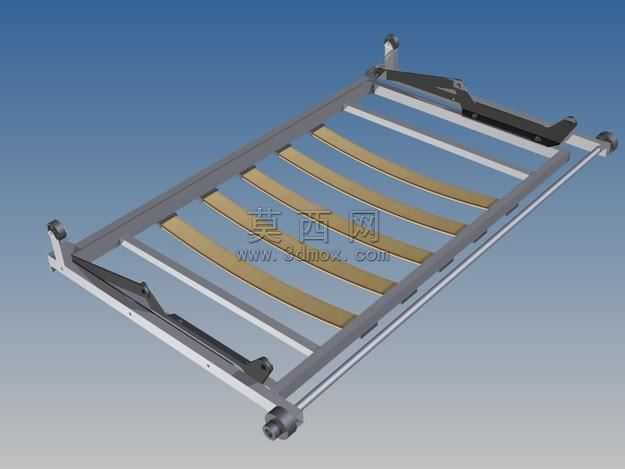

本作品为金属排骨架床架的三维设计模型，采用Autodesk Inventor完成全参数化建模，整体建模过程遵循家具结构设计的力学合理性与生产落地性原则，从框架主体到排骨架条的每一处结构都经过尺寸校验，确保各部件装配无干涉、结构受力均匀。模型主体框架采用方形金属管材搭建，建模时通过草图绘制框架的外轮廓尺寸，利用拉伸、抽壳特征生成空心管材结构，既还原了金属方管的真实形态，也保证了模型轻量化便于后续装配与渲染。框架的四个支脚采用一体化延伸设计，支脚与横向、纵向连接杆之间通过焊接约束模拟真实生产的连接工艺，支脚底部预留了防滑垫安装位，细节处还原实际产品的使用需求。床面承重部分采用弧形排骨架条设计，每一根骨架条都通过单独的草图绘制弧形截面，沿长度方向拉伸生成实体后，按照均匀受力的间距排布在框架上方，骨架条与框架之间设置了卡扣安装位，模拟真实产品中骨架条的固定方式，弧形的骨架条形态能够在承重时提供适当的弹性支撑，提升床架的使用舒适度。材质渲染阶段，框架主体赋予哑光银灰色金属材质，调整材质的粗糙度与金属度参数，还原冷轧钢管经表面处理后的细腻磨砂质感，排骨架条赋予浅棕黄色的木质纹理材质，调整纹理的映射方向与比例，贴合实木排骨条的真实视觉效果，场景背景采用渐变蓝灰色调，添加柔和的环境光与定向光源，通过光影效果突出床架的结构层次与材质质感，让整体渲染效果清晰展现各部件的形态与连接关系。设计思路上，这款床架主打简约实用的定位，摒弃多余的装饰结构，以核心的承重框架与排骨架为主体，既能够适配多数简约风格的卧室空间，也便于生产加工与运输组装，整体结构兼顾了承重稳定性与使用舒适度，金属框架的耐用性搭配弹性排骨架的支撑性，能够满足日常居家使用的床具支撑需求，建模过程中所有部件都保留了参数化特征，可根据实际使用需求调整床架的长宽尺寸、管材规格以及排骨架条的数量与弧度，适配不同尺寸的床垫使用。
