双驱动线性滑轨模组结构设计

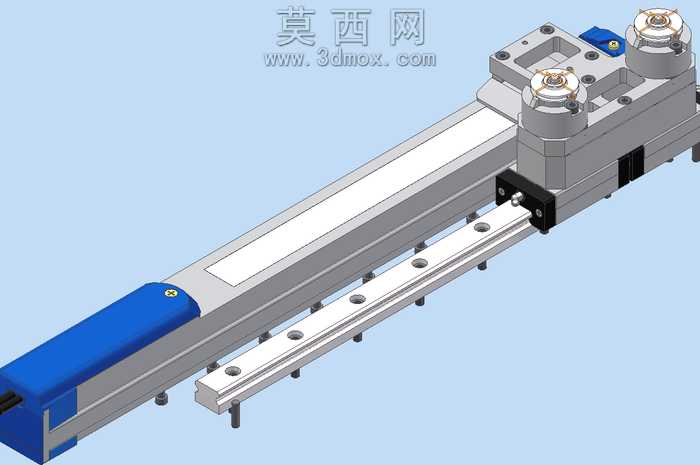

本作品为双驱动型线性滑轨模组的三维建模成果，建模过程中首先完成整体结构的参数化拆解，将模组划分为固定滑轨主体、滑动承载台、双驱动安装座、端部限位端盖、传动连接组件五大核心模块，逐一完成各零件的特征建模。建模阶段严格遵循线性传动部件的通用尺寸规范，滑轨主体采用铝合金材质的外观特征设计，表面做哑光银白金属质感处理，滑轨侧部的安装定位孔按照等间距排布规则完成阵列特征，保证孔位的同轴度与位置精度符合实际装配要求。滑动承载台部分做了轻量化的结构优化，在保证结构刚性的前提下预留了工件安装的螺纹孔位，承载台与滑轨配合的接触面设计了对应的滑块嵌合结构，还原实际线性导轨的配合间隙特征。双驱动安装座设置在滑轨的一端，建模时还原了驱动元件的安装定位止口、固定螺丝孔位以及传动输出轴的连接结构，端部的蓝色端盖采用工程塑料的材质表现，表面做细微的磨砂质感渲染，与金属主体形成明确的材质区分。渲染阶段采用浅蓝纯色背景突出模组主体结构，通过柔和的环境光打亮滑轨的金属表面，呈现出金属材质的细微反光特性，同时对滑动部位的连接结构做了半透明的局部示意，清晰展示滑台与导轨的配合关系。设计过程中充分考虑了该类线性滑轨的实际应用场景，整体结构紧凑，双驱动的布局能够提供更大的传动推力与更高的运动精度，各部件的装配关系完全按照实际工业线性模组的装配逻辑搭建，所有连接孔位、定位特征都具备实际生产参考价值，可用于线性传动机构的方案演示、结构选型参考以及相关自动化设备的前置设计验证。
