雷赛CS-D508闭环步进驱动器结构

　　该三维结构对应雷赛CS-D508闭环步进驱动器，主要用于自动化设备中步进电机的闭环控制。现场使用时，驱动器通常安装在电控柜内部的DIN导轨或安装板上，靠近电机供电与编码器反馈线路布置，以缩短脉冲、方向、使能等控制信号与功率线之间的走线长度。它在点胶机、贴标机、小型输送平台、分拣机构、检测工装、数控滑台等设备中较为常见，承担把上位控制器发出的脉冲指令转换为电机绕组电流，并结合编码器反馈修正位置偏差的任务。

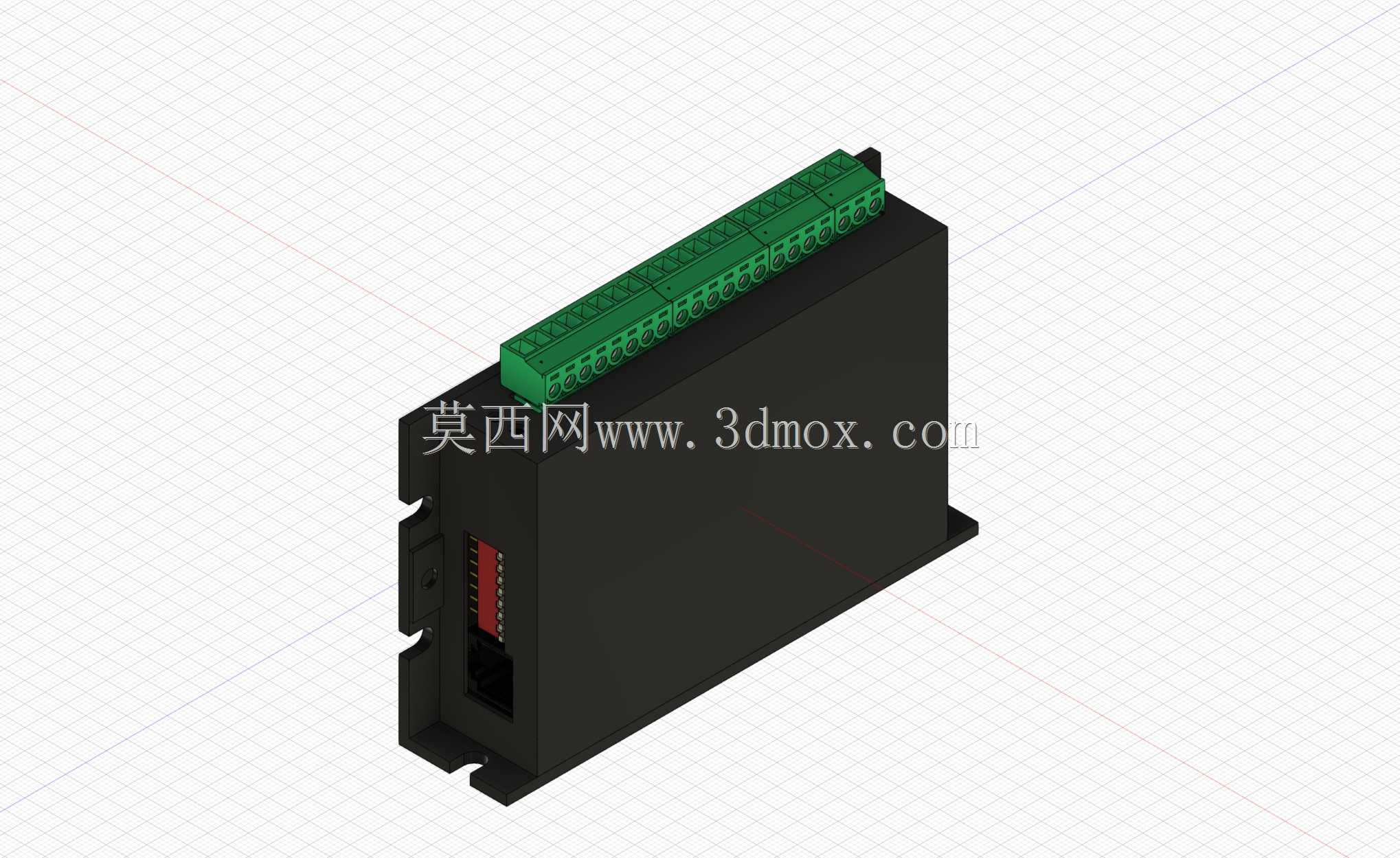

　　从外形上看，主体为黑色矩形壳体，顶部设置一整排绿色接线端子，端子沿壳体长边连续排布，便于电源、电机相线、编码器信号、输入输出信号分区接线。壳体侧面预留安装固定结构，底部带有折边和安装孔位，可通过螺钉固定在柜内板件上；在空间校核时，需要重点确认端子上方的压线和维护空间，不能只按壳体本体外轮廓排布。若设备内部器件密度较高，驱动器前后方向还应留出散热和插拔编码器插头的余量，避免端子接线完成后与线槽、继电器、开关电源发生干涉。

　　壳体一侧可见红色拨码开关区域，用于现场设置脉冲形式、细分、电流等级或控制参数。建模时该区域不能简化成纯平面，因为拨码位置、 recess 深度和旁边接口边界会影响铭牌丝印、检修开口以及侧板装配。实际维护中，调试人员需要在不断开主接线的情况下观察或调整拨码，因此结构设计上把该区域放在侧向可视位置，比隐藏在端子下方更符合柜内操作习惯。

　　驱动器的功能核心是闭环步进控制。相比开环步进方案，它通过电机端编码器反馈获取实际位置，当负载波动、机构卡滞或加减速过程中出现偏差时，控制系统能够进行补偿，降低丢步风险。对于需要稳定定位但成本又低于完整伺服系统的轴控场景，这类驱动器在中小型自动化机构里具有较强适用性。其输出接线需要与两相步进电机绕组对应，编码器反馈线则应与动力线分开走线，柜内布线时尽量避免与变频器输出线、伺服动力线长距离并行。

　　结构建模过程中，顶部绿色端子是最需要细化的部分。端子包含多位接线孔、螺钉压线位、分隔筋和端部止挡，整体长度决定了驱动器上方的接线区域宽度。若模型只保留一块绿色长条，后续生成装配图时无法检查插头、线号管和弯线半径。壳体两侧的卡扣、台阶和散热缝隙也应按实物关系保留，这些特征在整机碰撞检查、面板开孔以及电气间距确认时都会用到。

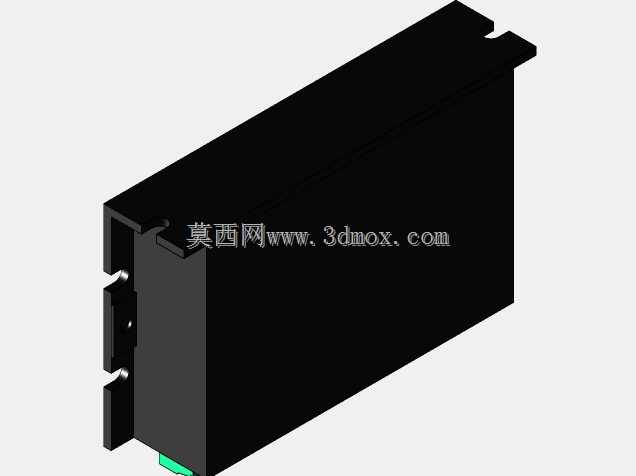

　　安装边界方面，驱动器属于窄长型电气部件，高度方向受端子和壳体底部固定脚共同影响；宽度方向虽然紧凑，但多台并排安装时不能贴死，需结合柜内温度、相邻器件功率和走线方式预留间隔。若采用导轨安装，背部卡扣与导轨之间的配合位置要准确；若采用螺钉固定，底部孔位间距和孔径需要与安装板图纸一致。工程选型时，还应把电机编码器插头、电源端子压线范围、拨码开关操作空间以及标签识别区域一起纳入三维布局，而不是仅依据产品样本中的平面尺寸进行排布。

　　该模型适合用于电控柜布置、自动化设备机构干涉检查、维修空间评估以及电气装配教学。通过完整呈现壳体、端子排、侧向拨码区和固定脚，设计人员可以在设备投产前发现接线高度不足、并排间距过小、维护工具无法进入等问题，从而减少现场返工。
