SS-8卧式直滑拨动开关三维结构

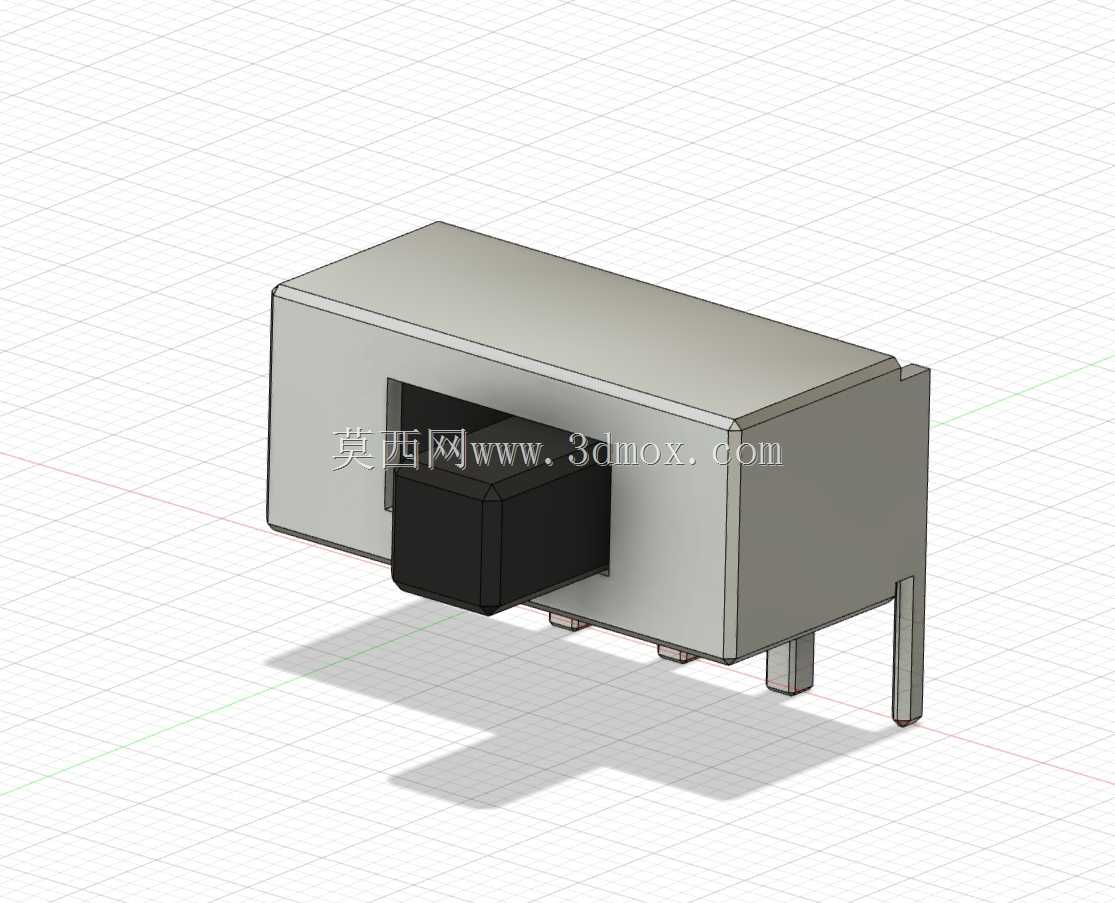

　　该作品呈现的是一枚卧式安装的小型直滑式拨动开关，属于消费电子、手持终端、小型控制板卡上极为常见的通断切换元件。模型完整还原了金属外壳、黑色拨柄、底部插装引脚以及壳体铆接边等关键结构，可直接用于整机布局干涉检查、PCB板框配合校核以及外壳开窗位置的前期定义。

　　从实际使用场景看，这类滑动开关大量出现在通讯手台、便携仪器、玩具遥控、小家电控制板以及电源切换模块中，承担模式切换、电源通断、通道选择等功能。相比轻触按键，直滑开关通过拨柄的横向位移保持档位状态，用户无需持续按压，拨动手感带有明确的段落停顿，操作者仅凭触觉即可判断当前所处档位，在戴手套操作或视线受限的现场调试场景中具有明显优势。

　　结构设计上，外壳采用薄金属板材弯折包覆，两侧保留铆压折边，将内部胶木基座、动触片、静触片以及定位弹珠约束在壳体内。金属外壳不仅提供电磁屏蔽作用，也在拨柄反复滑动过程中维持整体刚性，避免塑料壳体长期受力后出现张口变形。黑色拨柄从壳体正面的长槽中伸出，槽口长度决定拨柄的有效行程，建模时需要严格保留槽口与拨柄之间的侧向间隙，间隙过小会在温差变化时出现卡滞，间隙过大则拨柄晃动明显、手感松散。

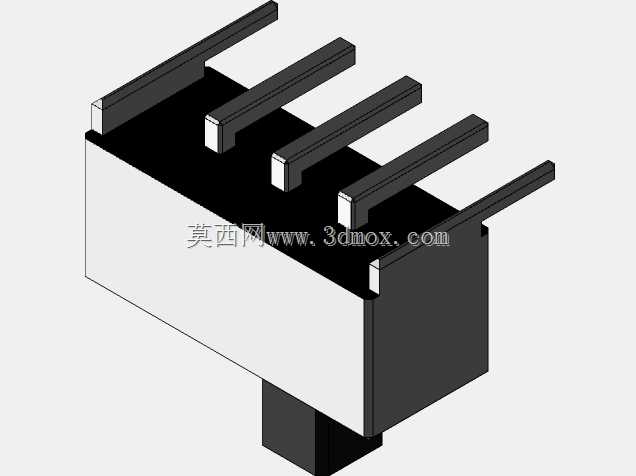

　　底部引脚采用直插式布局，其中两根较长的固定脚用于插入PCB对应孔位后波峰焊，既承担电气连接，又起到机械固定作用；靠近壳体中部的短脚为信号触点脚，焊接后与内部动触片形成回路。建模时引脚的中心距、伸出长度以及引脚宽度都需要与封装库保持一致，引脚根部与塑胶基座之间预留了台阶，焊接时焊锡沿引脚爬升不会直接涌入壳体内部。

　　安装边界方面，开关整体为低矮长方体形态，贴板高度有限，适合布置在面板与PCB之间空间紧张的超薄设备中。面板开窗需要覆盖拨柄行程并留出拨动余量，通常开窗宽度比拨柄宽0.4至0.6毫米，长度方向在两个极限位置外各预留0.5毫米以上，防止面板边缘顶住拨柄导致无法到位。开关下方PCB区域应避免布置过高元件，壳体两侧铆边位置也要与相邻电容、连接器保留安全间距，防止装配时金属外壳与邻近元件引脚短路。

　　建模过程中对拨柄行程做了位置表达，可直观看到拨块在壳体内的滑动范围以及动触片跨接静触点的工作逻辑。壳体表面的拉丝质感、拨柄的磨砂塑料质感以及引脚的金属镀层均做了区分，便于渲染输出装配说明书或爆炸视图时准确表达材质。对于结构工程师而言，该模型可作为选型阶段的空间参照，也可在整机虚拟装配中验证拨柄与面板按键帽、防水硅胶帽之间的配合关系，提前发现行程干涉、档位不到位以及焊接后壳体顶壳等典型问题，为后续开模与试产减少反复修改。
