UAZ越野车辆双离合器传动总成结构

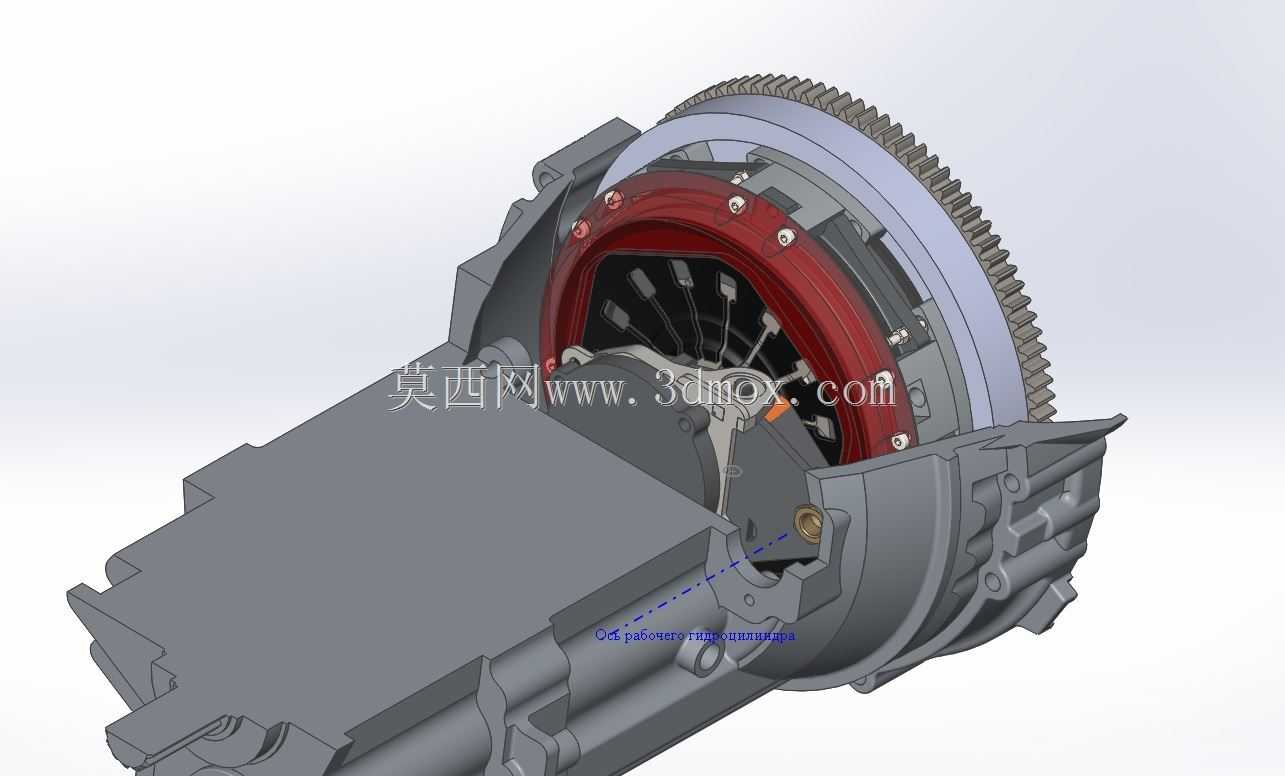

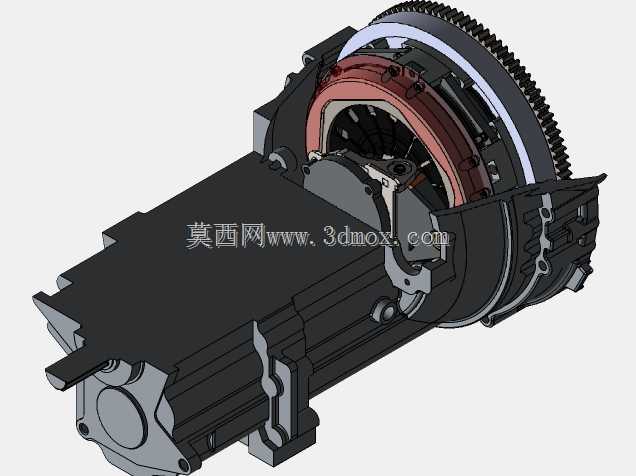

　　这套传动总成围绕UAZ越野车型的动力传递需求搭建，把柴油机输出端、双离合器模块与dymos变速箱输入端整合在同一装配基准上，核心作用是在发动机与变速箱之间实现动力的平顺接合与彻底切断，兼顾越野工况下频繁起步、低速大扭矩打滑以及反向挤压装配验证的实体制造需求。从现场装车逻辑看，离合器总成直接贴合发动机飞轮端面，外圈带启动齿圈的飞轮既承担启动电机驱动啮合功能，又作为离合器主动部分的旋转基准；红色压盘组件沿圆周布置多组膜片弹簧与紧固螺栓，从动盘夹在飞轮摩擦面与压盘之间，扭矩通过摩擦面逐级传递到变速箱输入轴。

　　做结构校核时首先要锁定安装边界：飞轮壳与变速箱壳体的对接止口决定整套总成的同轴度，输入轴花键伸入从动盘轮毂的长度必须留出轴向窜动量，避免离合器分离过程中从动盘与花键末端发生硬顶。壳体外侧预留的分离拨叉轴孔、工作分泵安装面以及检修窗口，都按照实车底盘布置留位，越野车型底盘离地间隙大、泥水冲击强，壳体外侧加强筋沿螺栓载荷方向延伸，既提升薄壁壳体的抗扭刚度，也能在颠簸工况下减少接合面微动磨损。

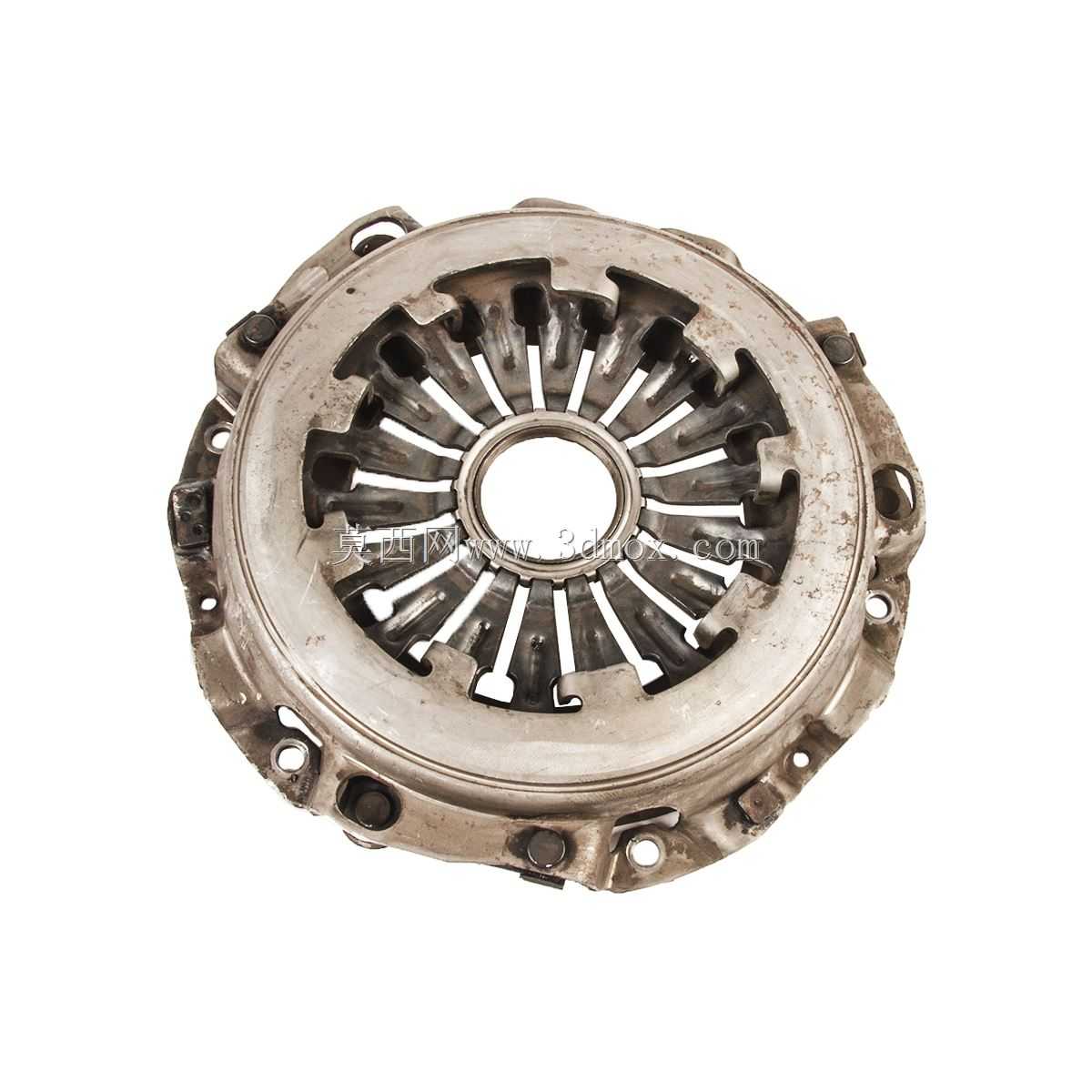

　　双离合器的功能特性体现在两组摩擦副的布局上，相比单片离合器，它能够承载更大的柴油机输出扭矩，在重载起步、攀爬陡坡时摩擦面热容量更充足，长时间半联动也不容易出现摩擦片过热烧蚀。压盘内部的膜片弹簧采用非线性刚度设计，踏板踩踏力在分离行程中段保持相对平稳，降低驾驶员在复杂路况下频繁踩离合的操作强度；分离轴承沿输入轴套筒轴向移动，推动膜片弹簧指端后压盘释放夹紧力，从动盘在波形片弹力作用下与摩擦面脱离，动力传递瞬间切断，换挡过程中齿轮副不再带载荷啮合，换挡冲击明显降低。

　　建模过程中所有配合关系严格按照实体装配顺序还原：飞轮先通过曲轴后端定位轴颈定心，螺栓按对角力矩顺序锁紧；离合器盖总成与飞轮之间采用定位销保证周向相位，避免动平衡错位；从动盘安装时注意花键方向与减震弹簧朝向，前置的减震盘内置扭转减震弹簧，能够吸收柴油机爆发冲程产生的转速波动，不让扭矩脉冲直接敲击变速箱齿轮。变速箱输入轴前端由飞轮中心的导向轴承支撑，长轴系跨距下双支点布局有效抑制高速旋转时的轴系挠度。

　　外形尺寸方面，总成轴向长度从飞轮安装端面到变速箱前壳接合面完整覆盖动力舱内发动机与变速箱之间的预留空间，最大径向尺寸由外圈启动齿圈决定，齿圈模数与启动电机驱动齿轮匹配，齿宽方向留出足够啮合宽度，保证低温启动时大扭矩啮合不打齿。壳体下方的观察孔可在不拆解总成的情况下检查摩擦片磨损量，侧面的离合器工作分泵接口采用液压驱动，管路走向避开排气管高温区域。

　　从实体制造项目角度，反向挤压环节重点验证壳体压铸毛坯的壁厚均匀性，离合器壳体内腔容纳旋转组件的区域不能出现内壁干涉，所有螺栓孔位与实车安装点一一对应，装配完成后整套旋转组件需完成动平衡校验，剩余不平衡量控制在车用传动件允许范围内，避免高转速下整车出现共振抖动。
