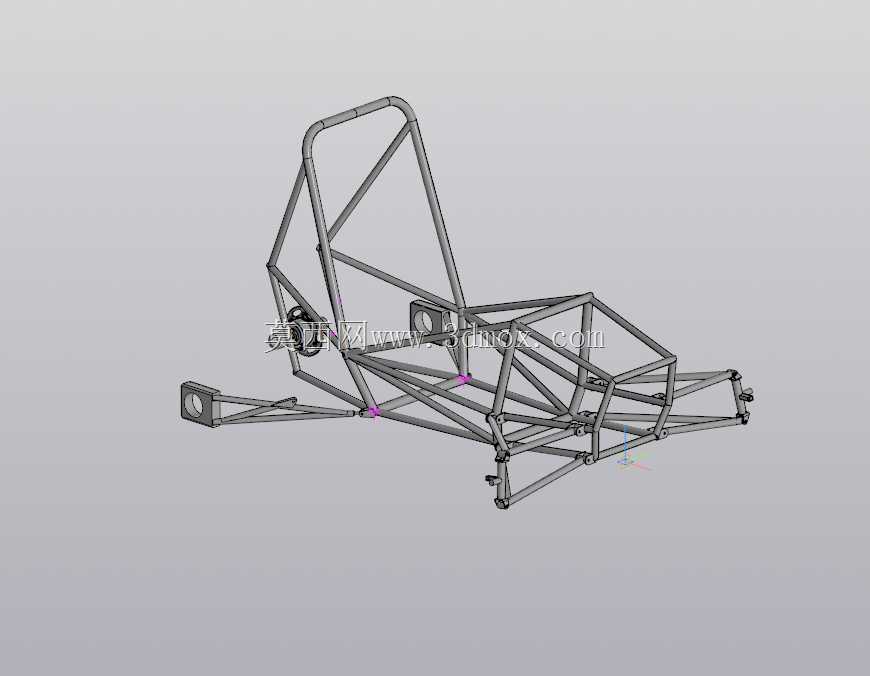

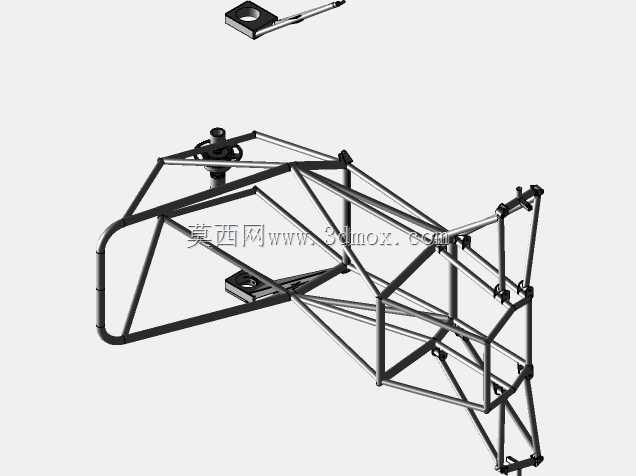

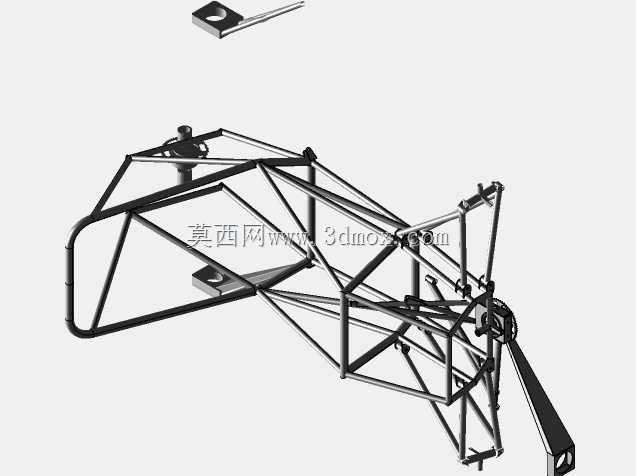

这套管架式四轮车体主要面向非道路休闲越野、场地练习、滩涂林地短途穿越以及小型自制车辆改装场景,整体采用外露钢管桁架承载思路,没有依赖独立冲压车身承担载荷。车架前部预留了转向节、摆臂、减振器和轮边安装位置,中部围绕驾驶员乘坐区域形成笼式保护空间,后部则按照摩托车发动机横置或偏置布置的需求留出动力总成、链轮、链条和后悬架连接边界。对于结构设计人员来说,这类模型的价值不在于外观覆盖件,而在于把载荷路径、管件交汇关系、悬架硬点和人机空间放在同一套三维骨架中校核。
从实际用途看,该车架适合搭载大排量单缸摩托车发动机,通过链条把动力传递至后轴或后轮减速机构。发动机本身转速高、扭矩响应快,车架后段需要承受链条张力、起步冲击和跳跃落地时的附加弯矩,因此模型中后摇臂附近、动力安装横梁以及主承力斜管之间采用多组三角形支撑。前舱则按照双横臂或类似独立悬架的布置预留接头,转向机拉杆、减振器上座、下控制臂安装耳均可以在管件交点附近布置,避免把集中载荷施加在单根直管的中段。
乘坐区域的设计思路比较明确:驾驶员位于车架中部偏后,靠背由后方斜向防滚管支撑,臀部和脚下位置留出座椅、底板、踏板和转向柱安装空间。两侧主纵梁从车头方向向后抬升,在驾驶舱边缘形成侧向防护;顶部弯管与后支撑管组成简易防滚结构,在车辆侧翻时能够为头盔和肩部保留生存空间。前围部位没有封闭钣金,便于检修转向机构和制动管路,也适合后期加装塑料前脸、号码牌、灯具或简易挡风件。
外形边界上,整车属于紧凑型四轮越野架,轴距围绕小型卡丁车级别设定,前轮轮距略宽以提高转向稳定性,后部根据发动机和传动链条位置进行非对称补强。车架宽度需要保证驾驶员肩部不超出侧护管,同时给转向轮跳动和悬架摆臂摆动留出间隙;车头管件向前收拢,前悬安装点位于最前端,便于控制接近角。后部横梁和斜撑不宜过低,否则会影响越野通过时的离去角,也会与链轮、排气管或后减振器发生干涉。
管件选型通常以圆管为主,原因是圆管在多方向弯曲载荷下截面稳定,弯管加工和焊接定位也更方便。主纵梁、防滚立柱、顶部横杆和后摇臂支撑区域应使用壁厚较大的管材;前部较细的辅助管主要承担定位、护板和附件安装作用。三维建模时需要重点控制管材中心线,先搭建骨架曲线再生成实体或焊件结构,弯头半径、相贯线切口和焊接衬片位置都应在装配阶段检查。若直接按单根实体管堆叠,后期修改硬点会十分困难;若以中心线骨架驱动,则调整轴距、轮距、座椅倾角和减振器角度时更容易联动更新。
安装边界方面,前悬架硬点要同时满足轮跳行程、主销倾角、前束变化和减振器压缩比,不能只按静态位置摆放。发动机安装孔需要与摩托车动力总成的吊挂点对应,下方预留放油和维护空间,后侧留出链轮包络,链条运动平面不得与横管交叉。燃油箱可布置在驾驶员后方或发动机上方的架体空间内,但要与高温排气区域保持距离;制动总泵、踏板、转向轴、座椅固定片和安全带锚点则应落在有斜撑补强的节点上。
该结构在场地车、沙漠钢管车、教学实验车和越野原型车开发中都有参考意义。工程评审时应重点查看高应力区:前轮撞击载荷经下控制臂传到前吊耳,再沿前斜管进入主纵梁;发动机扭矩经吊挂横梁释放到后桁架;跳跃落地时,车轮冲击力通过减振器上座传递到顶部弯管和侧梁。每个集中力附近都应避免形成开放四边形,优先让管件构成闭合三角传力路径。对于后续加工,模型还可直接用于弯管下料尺寸核对、焊接夹具定位、悬架样件装配以及覆盖件间隙检查,使自制车辆从经验拼装转向可校核、可迭代的结构化设计。
