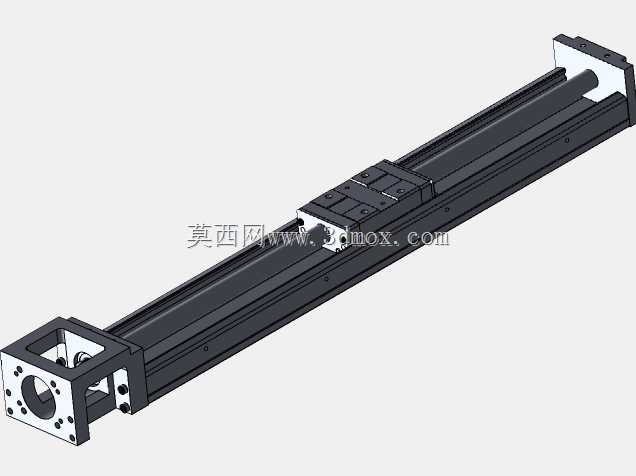

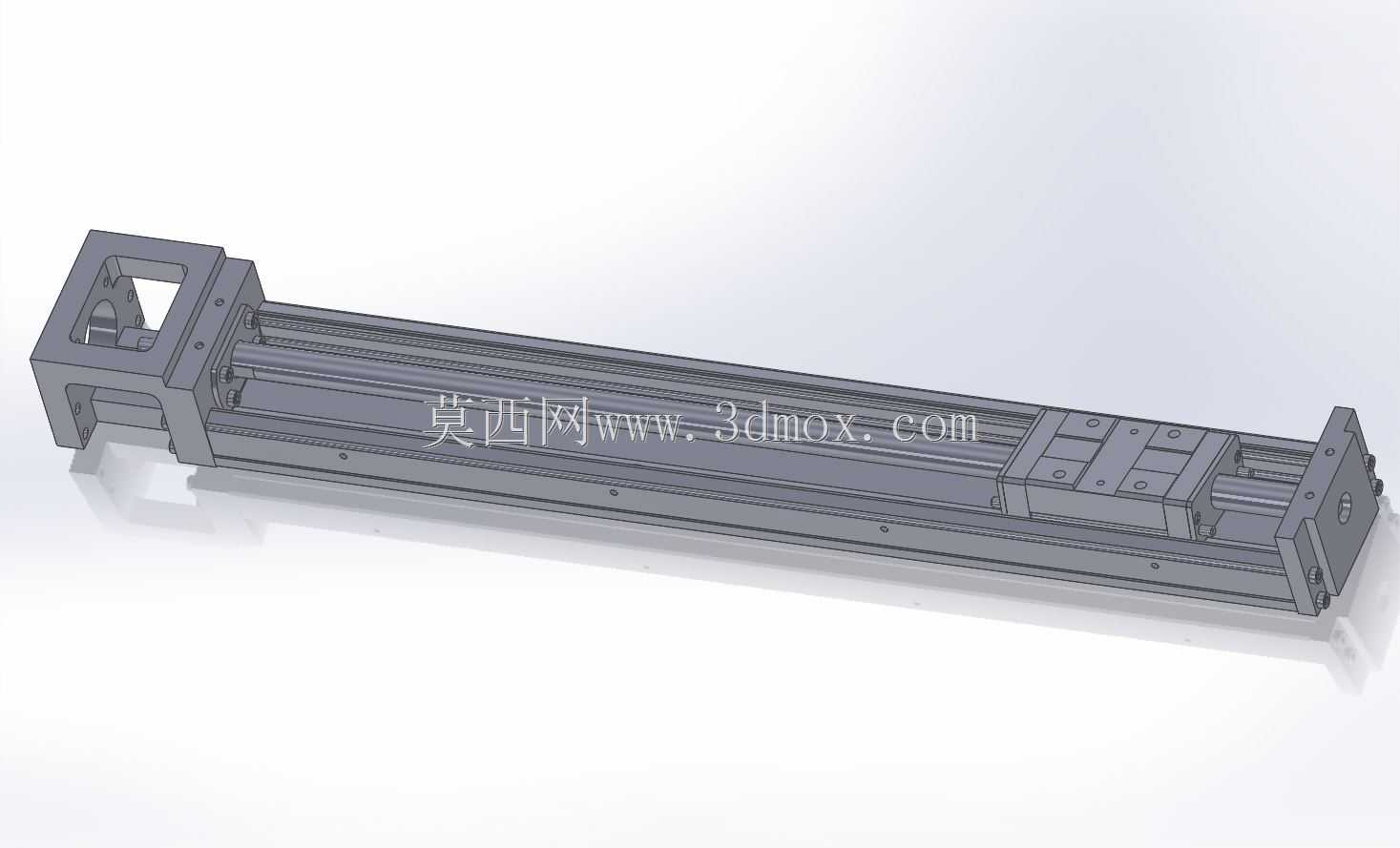

上银KK60线性滑台模组结构设计

项目分类:导轨 发布时间:2022-05-13 ID:635456
  • 上银KK60线性滑台模组结构设计
  • 上银KK60线性滑台模组结构设计

  这套线性滑台模组在自动化产线里承担单轴精密往复输送的核心作用,常见于3C电子装配工位的物料移栽、视觉检测设备的相机轴移动、小型点胶机的Z轴或X轴进给,也会在实验室小型测试台里用来带动传感器完成定距扫描。模组本体把滚珠丝杠、直线导轨、滑座、端座和铝基本体整合在同一根型材内,现场安装时不需要单独调校导轨与丝杠的平行度,相比散件拼装的传动方案,能大幅缩短设备装配周期,也能避免多零件拼接带来的累积误差。

  从结构布局来看,模组采用U型一体化基座作为承载主体,基座两侧的滚道直接集成在型材内壁,滑座通过内置滚珠循环块沿滚道运动,丝杠布置在基座中心轴线上,丝杠螺母与移动滑座刚性连接,电机端通过端部支撑座固定联轴器或同步轮,尾端则配置支撑轴承来约束丝杠径向跳动。这种内嵌式布局把传动副全部封闭在型材腔体内部,日常车间里的切屑、粉尘不容易直接落到丝杠滚道和导轨面上,在轻加工、组装类工位使用时,维护频率比敞开式导轨丝杠组合更低。

  选型阶段核对安装边界时,这款60规格模组的截面宽度对应60mm级安装尺寸,有效行程对应400mm量级,整体总长会在行程基础上叠加两端驱动端、尾座的预留长度,设备布局时不能只按行程尺寸预留空间,需要在电机连接侧额外留出联轴器或电机安装座的轴向空间,尾端也要留出限位开关、缓冲块的安装位置。滑座台面预留了标准安装螺孔,外接负载板可以直接通过螺栓锁附,基座背部和侧面也设计了通长安装槽,既可以从底部向上锁固在设备机架上,也能侧向安装组成竖轴,多根模组拼接时还能通过连接板组成XY两轴平台,适配不同排布的工位需求。

  设计建模过程中,需要重点还原几个配合关系:一是丝杠两端支撑轴承的同轴度,端座轴承孔与基座导轨面的平行度直接决定丝杠运转时的阻尼大小,建模时要把轴承位、端座定位止口的尺寸完整表达,避免装配后端座偏心导致丝杠卡滞;二是滑座与导轨滚道的配合间隙,模组出厂时会预压调整,三维结构里要保留滚珠回流通道的空间,不能把滑座和基座做成完全贴合的实体,否则后续出工程图时会误导加工装配;三是行程两端的机械限位位置,模型里要体现出滑座走到极限位置时和端座的安全间隙,通常要预留几毫米的缓冲距离,防止软件设错原点后滑座硬撞端座损坏丝杠。

  实际工况里,这类模组的负载重心需要尽量落在滑座中心区域,如果负载悬伸过长,会对滑座产生附加弯矩,长期运行会加剧导轨滚道磨损,缩短模组寿命。水平安装时可以承受额定的径向负载,竖装使用时要额外考虑断电后负载下滑的风险,通常会搭配带刹车的电机,或者在模组端部加装配重、阻尼部件。建模时还需要把可选的光电传感器感应片、外部防尘钢带、电机转接法兰这些附件的安装位都预留出来,不同客户选配不同附件时,不需要修改主体结构,只需要在对应螺孔上加装配件即可。

  从运动特性来看,集成式KK模组的导轨和丝杠在出厂前已经完成预紧和精度校验,整体定位精度可以满足大部分中低端自动化设备的重复定位要求,运行时滑座沿着固定轨迹移动,没有外置导轨的拼接偏差,设备调试时只需要调校模组和安装基准面的平行度,不需要分别调整两根导轨的等高、平行,也不需要单独找正丝杠和导轨的同轴度,对中小设备厂商的装配工艺要求更低。在进行整机三维布局时,工程师可以直接调用模组的完整外形模型,快速完成干涉检查,确认滑台全行程移动过程中,周边的气管、线槽、工位夹具都不会和运动部件发生碰撞,也能提前核对电机安装后和设备外罩的间距,避免加工完机架后才发现部件干涉返工。
