双轨直线滑动导向承载输送机构

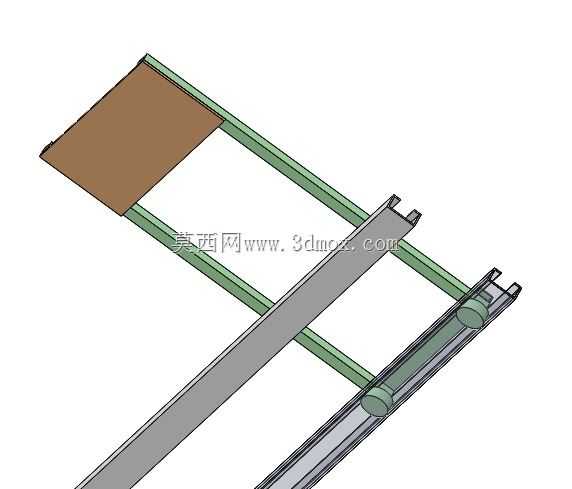

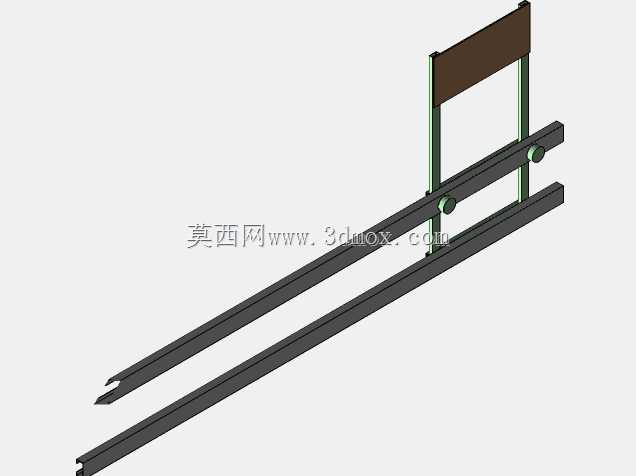

　　这套机构以两条平行布置的长导轨作为主体承载框架，导轨之间通过横向构件形成稳定跨距，端部配置圆形滚轮或滑动支承件，使移动件能够沿固定方向完成平顺往复运动。上方一块矩形板件可作为承载台面、安装基板或待输送工件的托板，板件与导轨之间保留明确的运动边界，整体结构适合在轻载输送、抽拉导向、设备舱门平移、工位进给等场景中使用。

　　从实际设备布局来看，双轨形式的核心价值在于约束移动件的偏摆。单根导向件在承受偏置载荷时容易出现扭转趋势，而两根平行导轨能够共同承担侧向力和倾覆力矩，使台面在全程运动中保持姿态稳定。横向连接梁不仅用于维持轨距，还可提高框架的整体刚性，减少长行程条件下导轨开口变形。对于需要在台面上放置工装、料盘、检测单元或小型执行组件的设备，这种结构可以把复杂载荷分解到两侧轨道，避免局部支承点过载。

　　导轨端部的滚轮结构体现了滚动导向的设计思路。相比纯面接触滑动，滚轮能够降低移动阻力，使人工推拉或低速驱动更加省力；滚轮与导轨型面配合后，还可承担一定的径向支承作用。若应用在自动化线上，可在横梁或台面上附加同步带、气缸、电动推杆等驱动元件，机构本身负责导向和承载，驱动单元负责提供动力，这样的分工有利于后期维护。若用于手动抽拉场景，则可通过限制滚轮间隙、增加阻尼件或设置锁止位，来控制台面伸出后的晃动量。

　　建模时需要重点处理导轨平行度、滚轮同轴度以及横梁安装面的关系。两条导轨的中心距决定抗倾覆能力，轨距越大，对偏载的抵抗越强，但外形宽度也会增加；导轨长度则决定有效行程，设计时应在行程末端预留滚轮不脱轨的安全搭接量。台面板的尺寸不宜明显超出导轨支承范围，尤其在悬臂伸出状态下，板件外缘载荷会对滚轮形成附加力矩，因此需要结合物料重量、重心位置和伸出长度校核支承点反力。

　　安装边界方面，该机构可固定在设备机架、工作台面或生产线支架上。导轨下方应设置连续或多点支承，避免长导轨仅在两端固定而中部产生下挠。横梁与导轨的连接面需要保证平面度，紧固件位置应避开滚轮运动路径。若机构用于粉尘、切屑或包装物料环境，可在导轨侧面增加防护条、刮屑片或遮护带；若用于洁净或装配工位，则可选用轻量化型材轨道，以降低整机重量。

　　在功能扩展上，台面板能够加工安装孔、定位销孔或避让槽，用于固定夹具、挡料块、传感器支架和缓冲件。导轨两端可设置机械限位块、缓冲垫或接近开关，防止移动件超程。对于需要精确停止的工位，可在侧方安装位移检测元件；对于只要求两个工作位置的抽拉结构，则可采用弹簧销、卡扣或压紧锁块进行定位。

　　整体结构没有复杂传动链，零件数量少，运动关系直观，便于在方案设计阶段快速调整轨距、行程、板厚和支承位置。三维装配中应保留滚轮与导轨之间的合理间隙，既保证转动灵活，又避免台面出现明显旷量；在工程出图时，还需明确导轨材料、表面处理、滚轮轴公差以及安装基准，以便后续加工、采购和装配保持一致。
