这类壳体在弱电现场的使用频率很高,楼宇门禁的信号转接模块、工业现场的小型通讯网关、传感器信号调理单元、低压端子分线装置都常采用同类型封装。现场安装位置往往不是理想的平整机柜内部,可能是走廊墙面、设备侧壁、管线桥架旁,外壳需要同时承担物理防护、接线容纳和后期维护开盖的作用,结构设计不能只看外观造型。

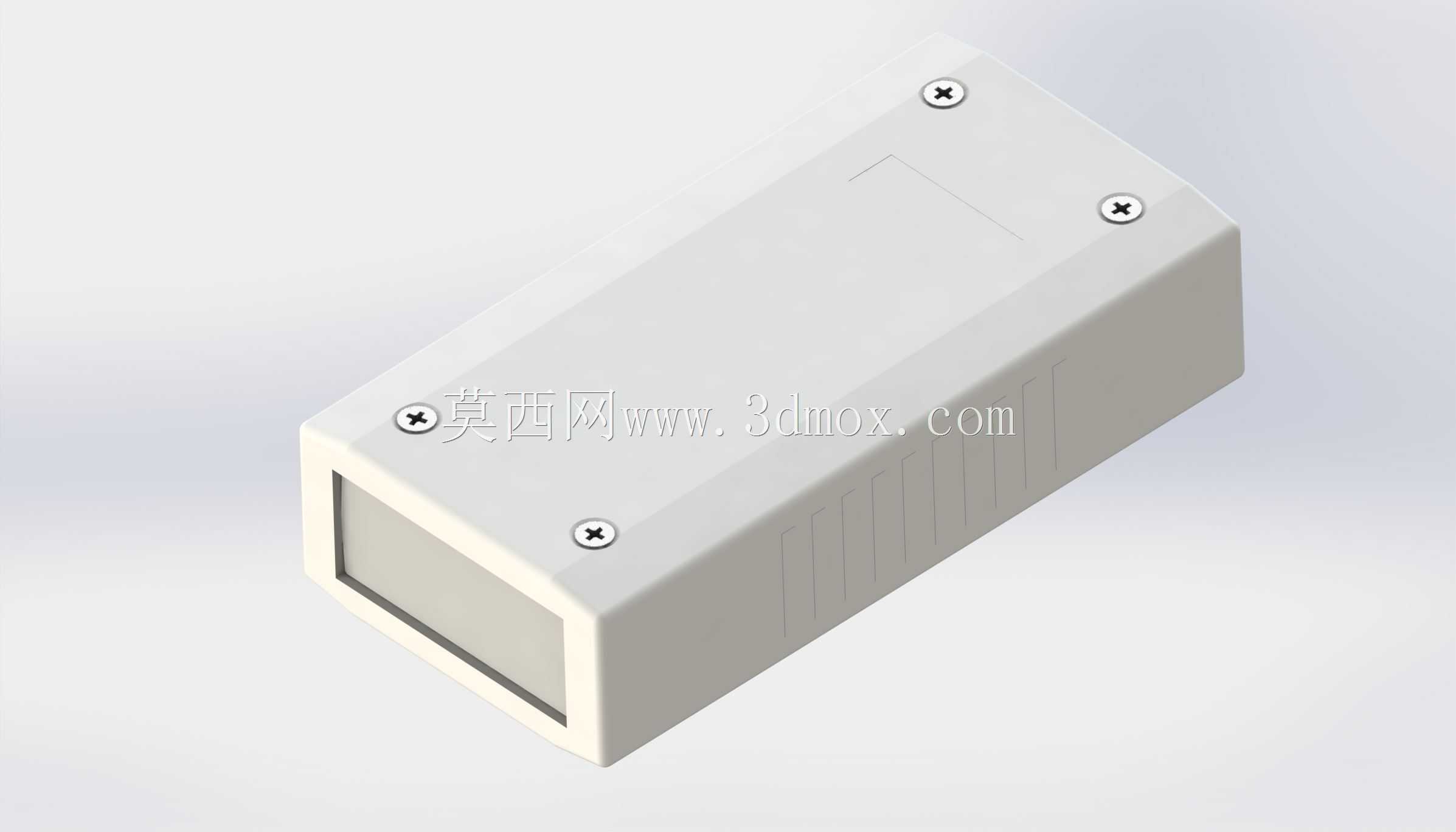

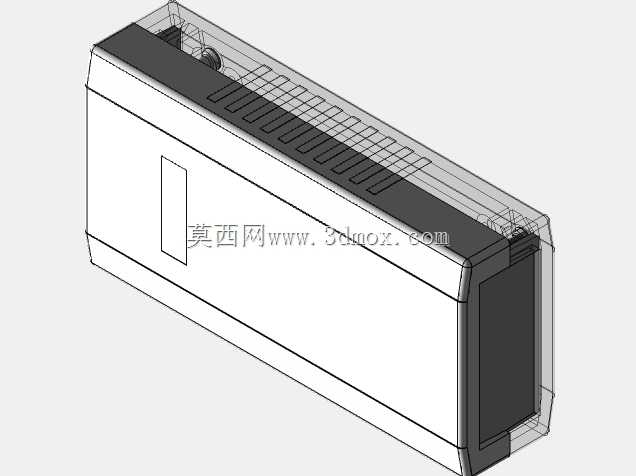

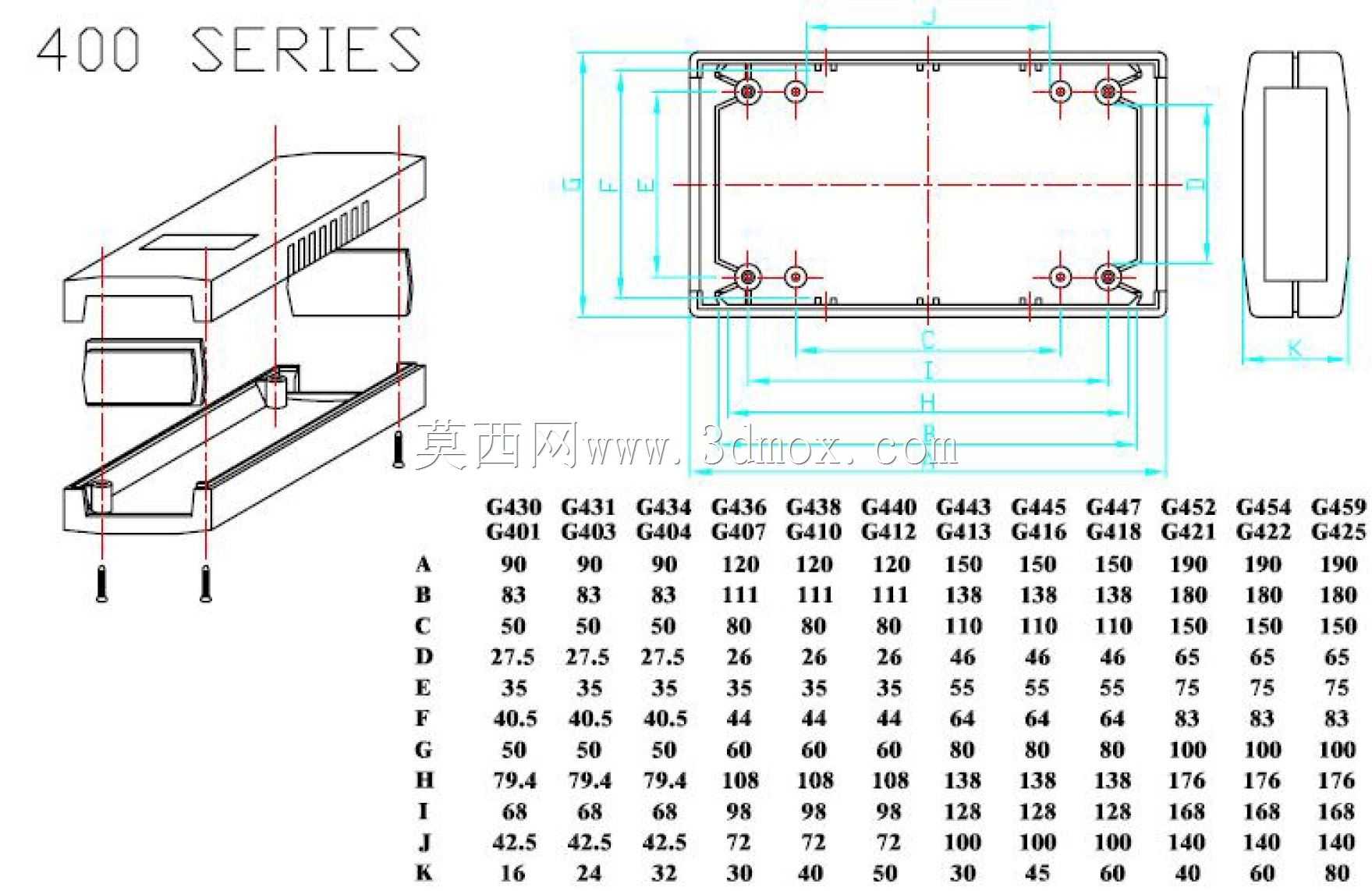

从壳体布局来看,整体采用长方体盒型结构,一端预留矩形面板开口,可嵌入状态显示窗、操作按键区或者对外插接接口;长向侧面布置细密防滑筋条,既提升手持开盖时的摩擦力,也能在多台壳体并排堆叠时减少侧面贴合剐蹭。上盖与底盒通过四颗十字盘头螺钉在四角区域锁紧,螺钉点位避开内部电路板安装柱,锁紧力沿盒体边缘均匀分布,避免单点压紧造成盖板翘曲。

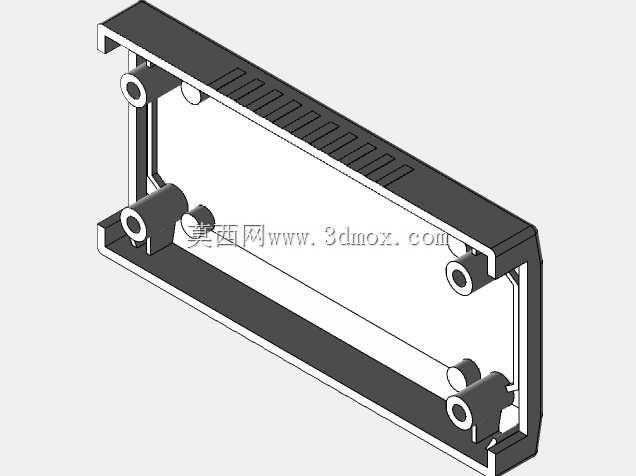

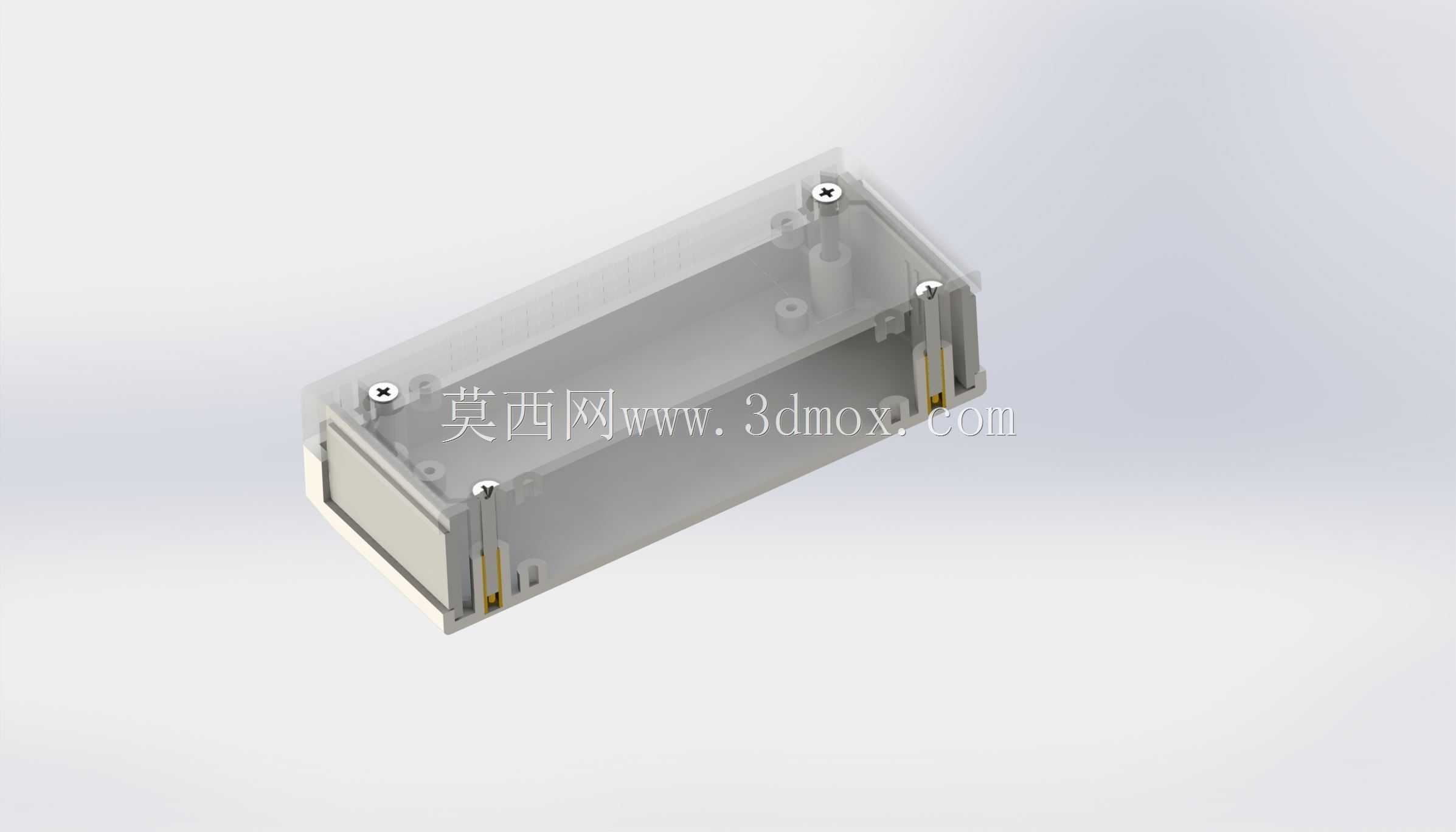

密封与装配是这类外壳的设计重点。上盖和底盒的配合面通常预留连续止口槽,槽内放置橡胶或发泡密封条,螺钉锁紧后止口形成迷宫式压紧结构,可阻挡粉尘侵入和少量溅水,适合车间、楼道、地下管廊等多尘潮湿环境。底盒内部需要预设电路板固定柱、接线端子避让槽和走线空间,柱位高度要保证焊点、电容等突出元件不与盖板干涉;靠近面板开口一侧预留显示窗安装台阶,窗口周边可加贴透明片或灌封透明树脂,兼顾读数观察与正面防护。
安装边界方面,壳体背部或底盒四角应设计挂墙孔与螺钉固定位,孔位间距需匹配常规86型安装场景或现场自制支架;底盒侧面或底部要开出线孔,孔径根据电缆外径配置防水接头,进线孔位置避开内部板卡元件区,保证电缆弯曲半径。外形长宽高比例偏狭长,适合容纳长条型电路板或多排接线端子,安装时与墙面之间可预留少量间隙,便于背面走线和散热。

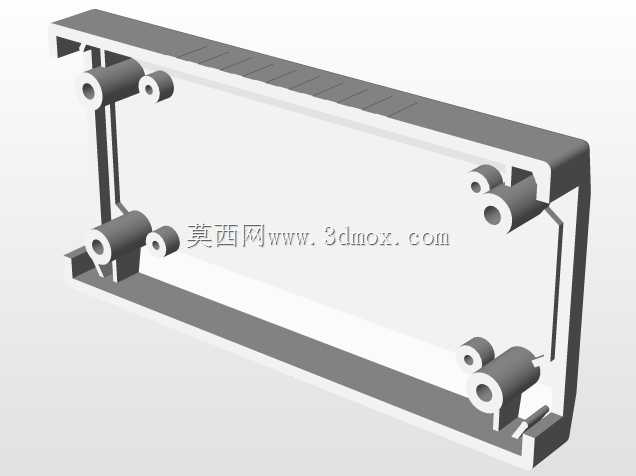

建模过程中需要重点控制壁厚均匀性,外壳主体适合注塑成型,主壁厚通常保持一致,转角处做圆角过渡以减少应力集中和注塑缩痕;螺钉柱根部加加强筋,防止锁紧时柱体断裂;止口配合要预留合理间隙,既要保证密封条压缩量,又不能出现装配顶死。面板开口边缘、出线孔和挂孔位置都要结合内部元件尺寸核对,避免后期开孔与板卡接口冲突。对于需要频繁调试的设备,上盖螺钉可选用防脱结构,开盖后螺钉仍留在盖板上,减少现场小件丢失风险。
