树莓派5适配主动散热组件结构设计

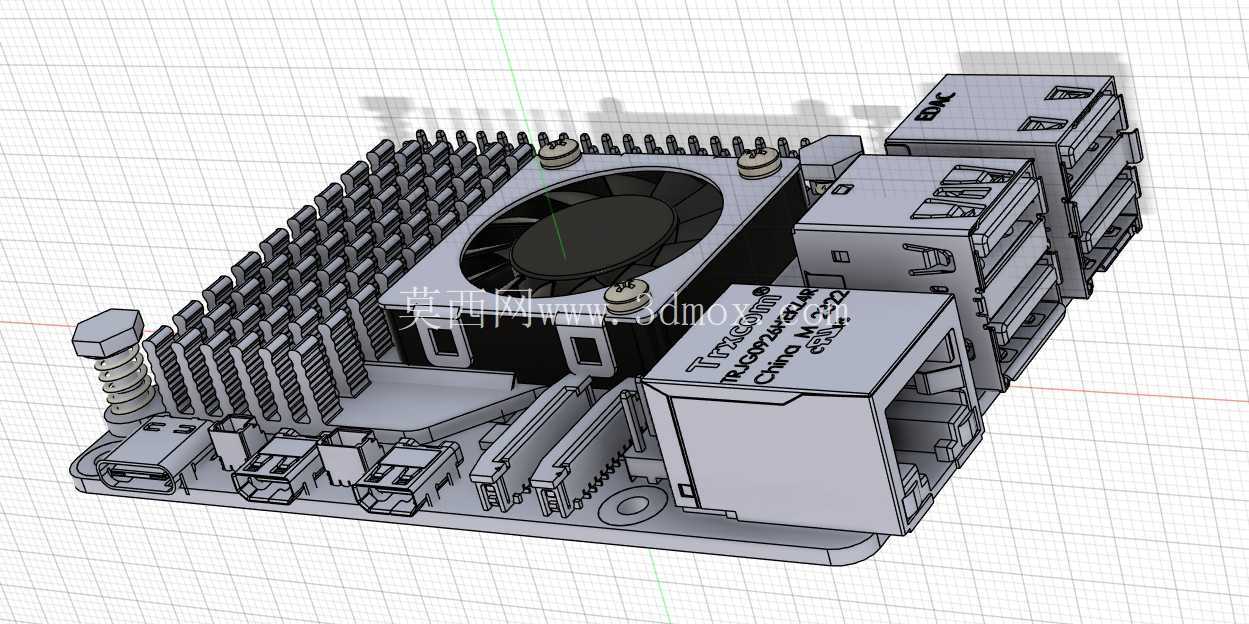

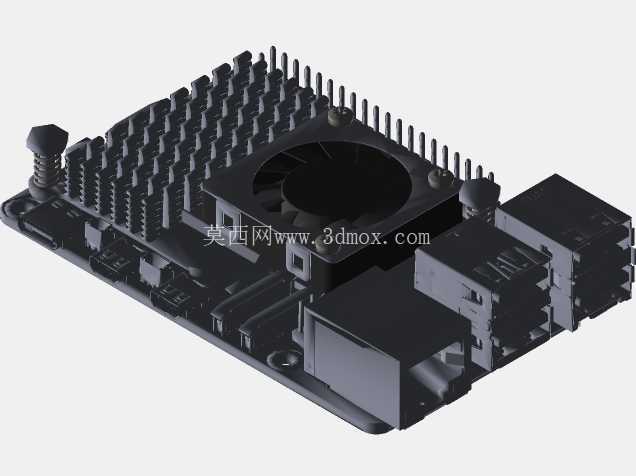

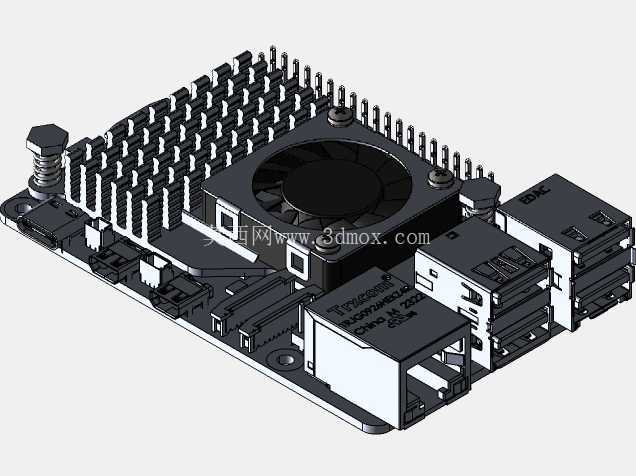

　　从实际安装适配的角度出发，这套冷却组件完全贴合树莓派5的PCB安装孔位布局，不需要对开发板本身做任何打孔、裁切类的改装，安装时仅需对准板载的四个固定铜柱位置，通过配套的固定螺丝即可完成锁紧，整体安装高度控制在板载接口的安全避让范围内，不会遮挡USB、以太网、HDMI、CSI摄像头接口、GPIO排针这类常用外接接口的插拔空间，哪怕是叠加安装HAT扩展板的场景，只要预留了对应高度空间，也不会出现结构干涉。在嵌入式开发板的长期高负载运行场景中，核心处理器的热堆积问题始终是制约算力释放、运行稳定性的核心因素，尤其是树莓派5这类采用高性能应用处理器的单板计算机，在进行视频编码、边缘计算、多外设并发调度这类高负载任务时，核心温度很容易触及降频阈值，直接导致任务处理效率下滑、偶发死机重启等问题，这套适配树莓派5的主动冷却组件，正是针对这类嵌入式开发场景的散热需求完成的结构设计。

　　散热结构的设计上，采用了铝制挤型鳍片搭配轴流风扇的组合方案，鳍片的齿距、齿高经过匹配风扇风压的优化，既保证了足够的散热接触面积，又不会因为鳍片过密导致风阻过大，降低风扇的实际通风效率；鳍片底部的接触面做了平面度处理，能够和树莓派5的核心处理器表面充分贴合，配合导热介质可以有效降低接触热阻，把核心运行产生的热量快速传导到整个鳍片区域。风扇的供电直接对接树莓派5板载的专用风扇供电针脚，不需要额外飞线取电，走线位置预留了专门的走线槽，避免线材散乱干扰周边元件或者影响外壳装配。从实际使用的场景来看，这套冷却组件可以覆盖从日常低负载待机到满负载持续运算的全工况散热需求，低负载状态下风扇可以根据核心温度自动调节转速，把运行噪音控制在极低的水平，不会对桌面级开发、影音类应用的使用体验造成干扰；高负载状态下，持续的主动风道可以把鳍片积攒的热量快速带出，让核心温度始终维持在稳定的工作区间，避免因为过热触发处理器的降频保护，保障长时间高负载任务的稳定运行。

　　结构设计过程中，充分考虑了量产装配的公差适配问题，固定孔位的位置度公差、鳍片和风扇的装配间隙都做了冗余设计，哪怕是采用常规机加工或者3D打印工艺制作原型，也能顺利完成装配，不会出现孔位错位、装配卡滞的问题；风扇的固定采用了减震胶钉的结构，既可以简化装配流程，还能吸收风扇高速运转时产生的微幅振动，避免振动传导到PCB板上引发板载元件的虚接风险，同时也能进一步降低振动带来的异音。

　　组件的整体外形轮廓和树莓派5的板型尺寸匹配，不会超出PCB的边缘范围，适配绝大多数第三方树莓派5外壳的内部安装空间，不需要用户额外对外壳进行切削改装，不管是个人开发者做项目原型搭建，还是小批量嵌入式设备的集成部署，都可以直接选用这套散热方案，不需要从零开始做散热结构的重复设计，有效缩短项目的硬件开发周期。在风道的走向上，设计时特意避开了板载的无线天线区域，不会因为金属鳍片的遮挡影响WiFi、蓝牙的信号收发强度，同时风道的出风方向顺着板载接口的排布方向，带走热量的同时不会把灰尘直吹到GPIO排针这类容易积灰的接插件位置，减少长期使用过程中因为积灰导致的接触不良隐患。
