八灯珠集成式NeoPixel条形发光组件

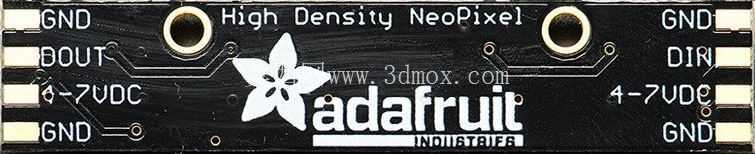

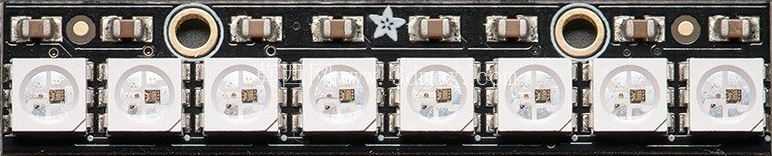

　　这款条形发光组件在小型智能设备、创客DIY项目、工业状态指示场景中有着极高的适配性，单条集成8颗WS2812 5050封装RGB LED，单颗灯珠可独立实现256级亮度调节与全彩混光输出，仅需单根信号线即可完成整板所有灯珠的色彩、亮度控制，大幅简化了多灯控制场景下的布线复杂度，在小型交互装置、设备状态提示条、便携装饰发光件、教学实验平台中都能快速适配。从结构设计层面来看，整板采用狭长条形PCB布局，8颗灯珠沿板长方向等距排布，板体边缘预留了标准焊盘与安装定位孔，既可以通过排针直接插接到主控板的对应接口，也能通过焊线方式实现嵌入式安装，安装边界完全贴合5050灯珠的排布尺寸，板体厚度控制在常规PCB板厚加灯珠凸起高度的范围内，不会额外占用过多安装空间，在狭小的设备腔体内部也能顺利布置。

　　设计过程中充分考虑了多场景拼接需求，板体两端的信号接口做了直通设计，多条同规格灯条可以直接首尾级联，无需额外外接信号分流电路，就能实现更长距离的发光条带搭建，不管是做小型设备的环形状态指示，还是直线型的进度提示条，都能通过灵活拼接满足尺寸要求。灯珠表面采用漫反射封装结构，发光角度覆盖120度以上，不会出现局部亮斑或者照射死角，在近距离指示场景下光线柔和不刺眼，作为设备运行状态提示时，不同色彩可以对应设备的不同运行工况，比如绿色对应正常运行、红色对应故障报警、黄色对应待机状态，操作人员可以快速通过灯条的色彩变化判断设备状态，无需额外查看屏幕参数。

　　PCB板的走线设计做了等长处理，信号传输路径上预留了匹配电阻，避免长距离级联时出现信号衰减导致的灯珠色彩偏差，每颗灯珠的供电引脚旁都布置了去耦电容，降低灯珠亮灭切换时的电源纹波，保证整板发光的稳定性，不会出现个别灯珠闪烁或者色彩失真的问题。在实际选型使用时，这款灯条不需要额外搭配复杂的驱动电路，普通单片机IO口输出的控制信号就能直接驱动，供电电压适配常规5V直流供电，和绝大多数嵌入式主控板的供电规格匹配，不需要额外做电压转换，降低了硬件设计的复杂度。

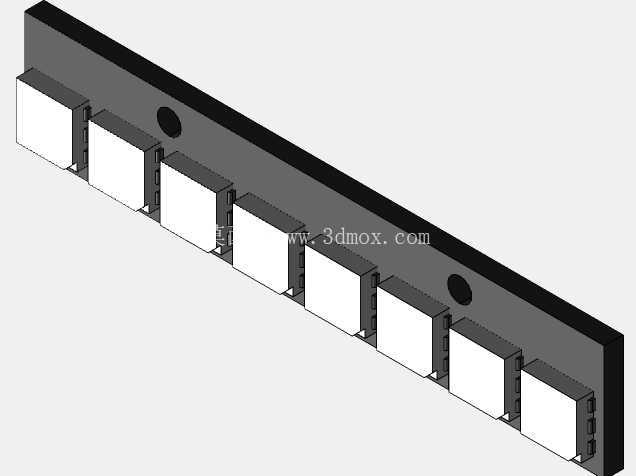

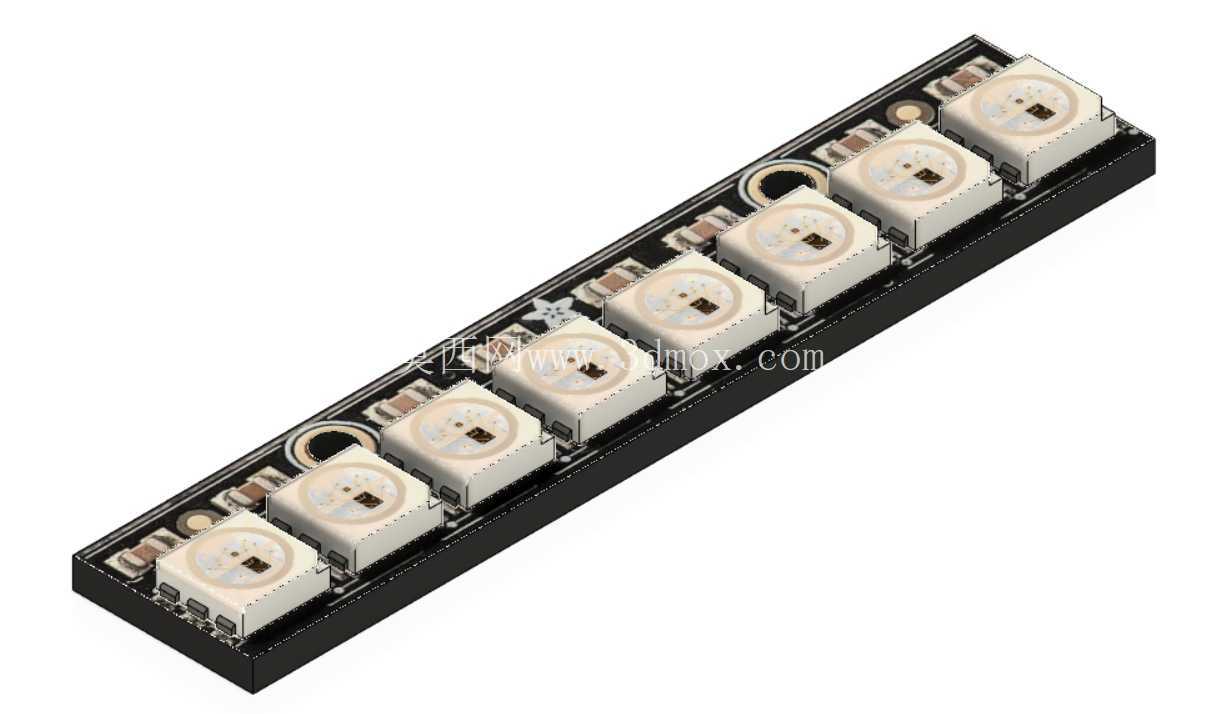

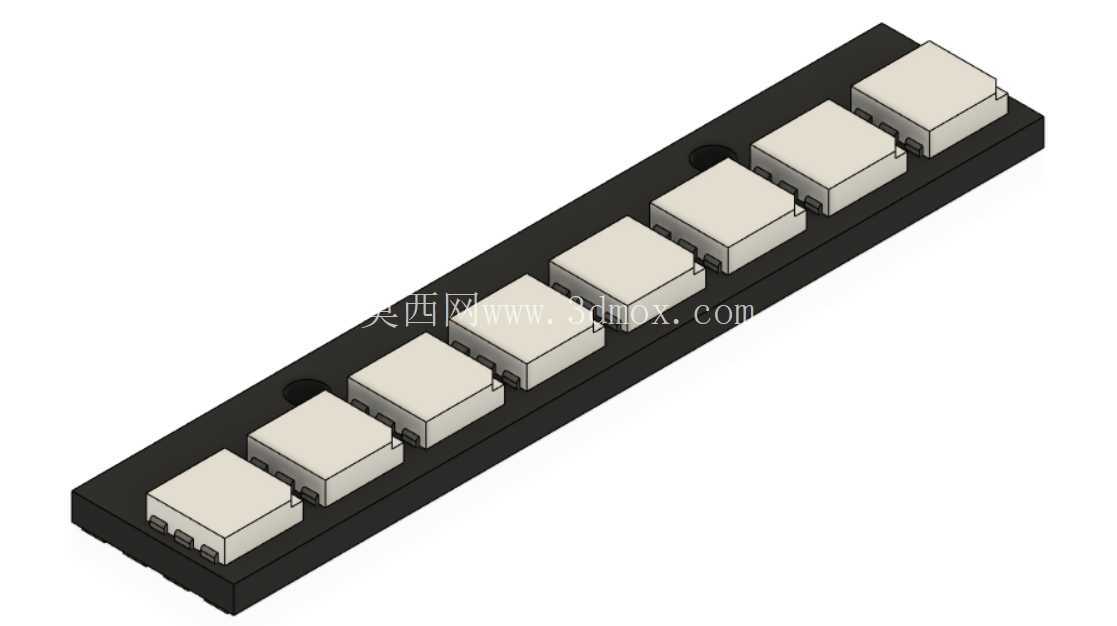

　　安装方式上除了常规的螺丝固定之外，板体背面平整，可以通过双面胶直接粘贴在设备壳体的内壁或者表面，适合快速原型搭建时的临时固定，也适合量产设备中的永久固定，不需要额外设计复杂的安装固定结构。从应用拓展性来看，这款灯条除了基础的状态指示功能之外，还可以通过编程实现流水灯、呼吸灯、色彩渐变等多种动态效果，在互动艺术装置、创客作品、小型消费电子产品中都能实现丰富的视觉反馈效果，单条8颗灯珠的长度刚好适配多数小型手持设备、桌面小装置的侧边或者正面安装需求，不需要额外裁剪PCB板，拿来就能直接集成到设计中。建模过程中完整还原了PCB板的轮廓、每颗灯珠的外形结构、板上的安装孔与焊盘位置，结构设计人员在做设备壳体设计时，可以直接导入模型核对安装间隙，避免出现灯条与壳体干涉、安装孔位不对中的问题，灯珠的发光面高度也做了精准还原，可以提前模拟发光面与壳体透光件的距离，优化透光效果，避免出现光线不均匀或者漏光的问题。
