小型履带行走机构橡胶履带结构设计

　　这款橡胶履带结构主要适配小型履带式行走装备，常见于小型农用作业机械、园林巡检机器人、小型工程辅助设备的行走系统中，作为整机与地面直接接触的传力部件，承担整机重量传递、行走动力输出、复杂地形适配的核心作用。从实际应用场景来看，这类窄幅橡胶履带多用于自重不超过两百公斤的轻型行走设备，相比轮式行走结构，它的接地比压更小，在松软泥泞的农田、起伏不平的山地林间、有细碎障碍物的厂区作业面都能保持稳定的抓附力，不会出现轮式结构常见的打滑、陷车问题，同时橡胶材质的接触面不会对硬化路面、草坪、农田覆膜造成硬质刮损，适配跨场景作业的使用需求。

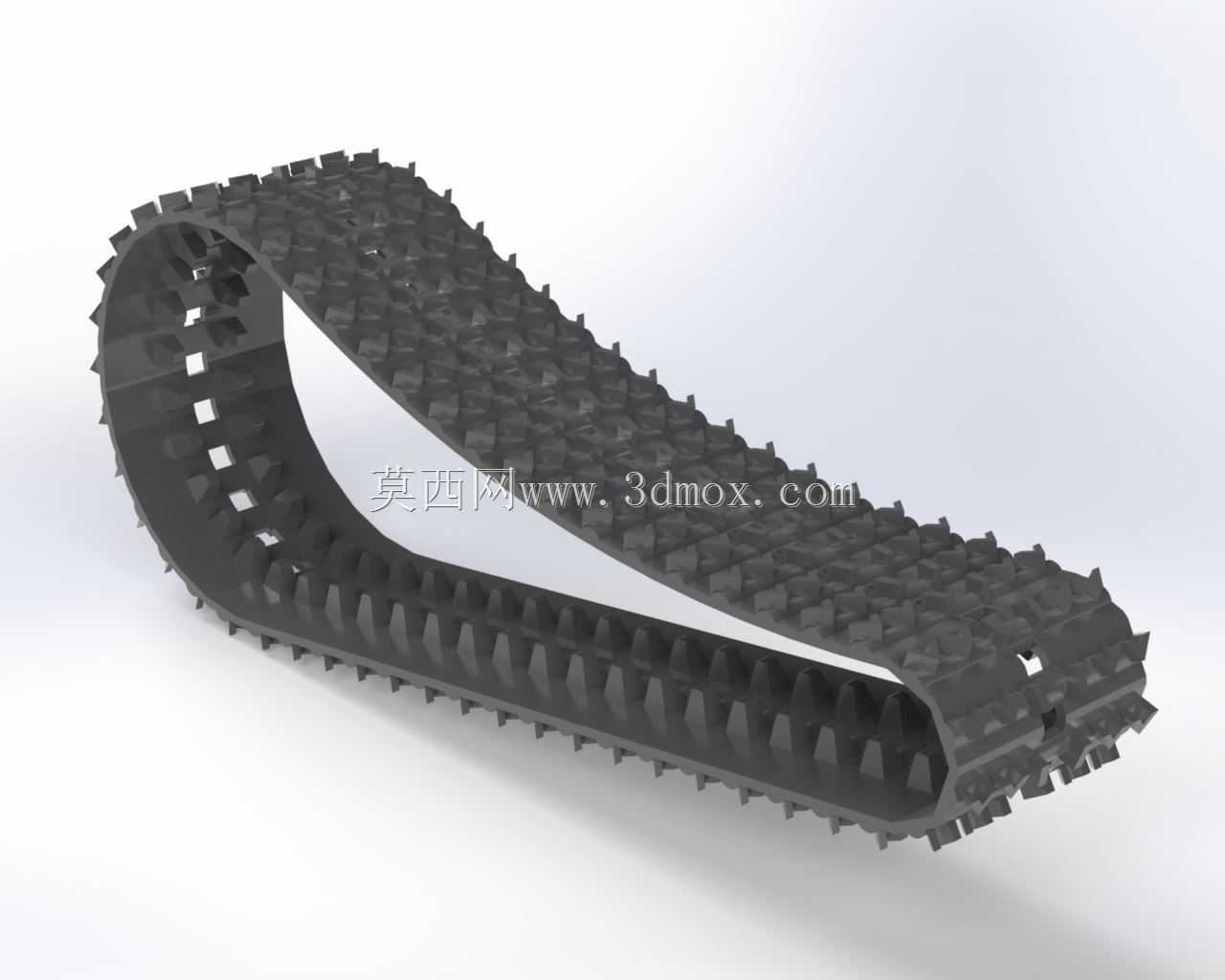

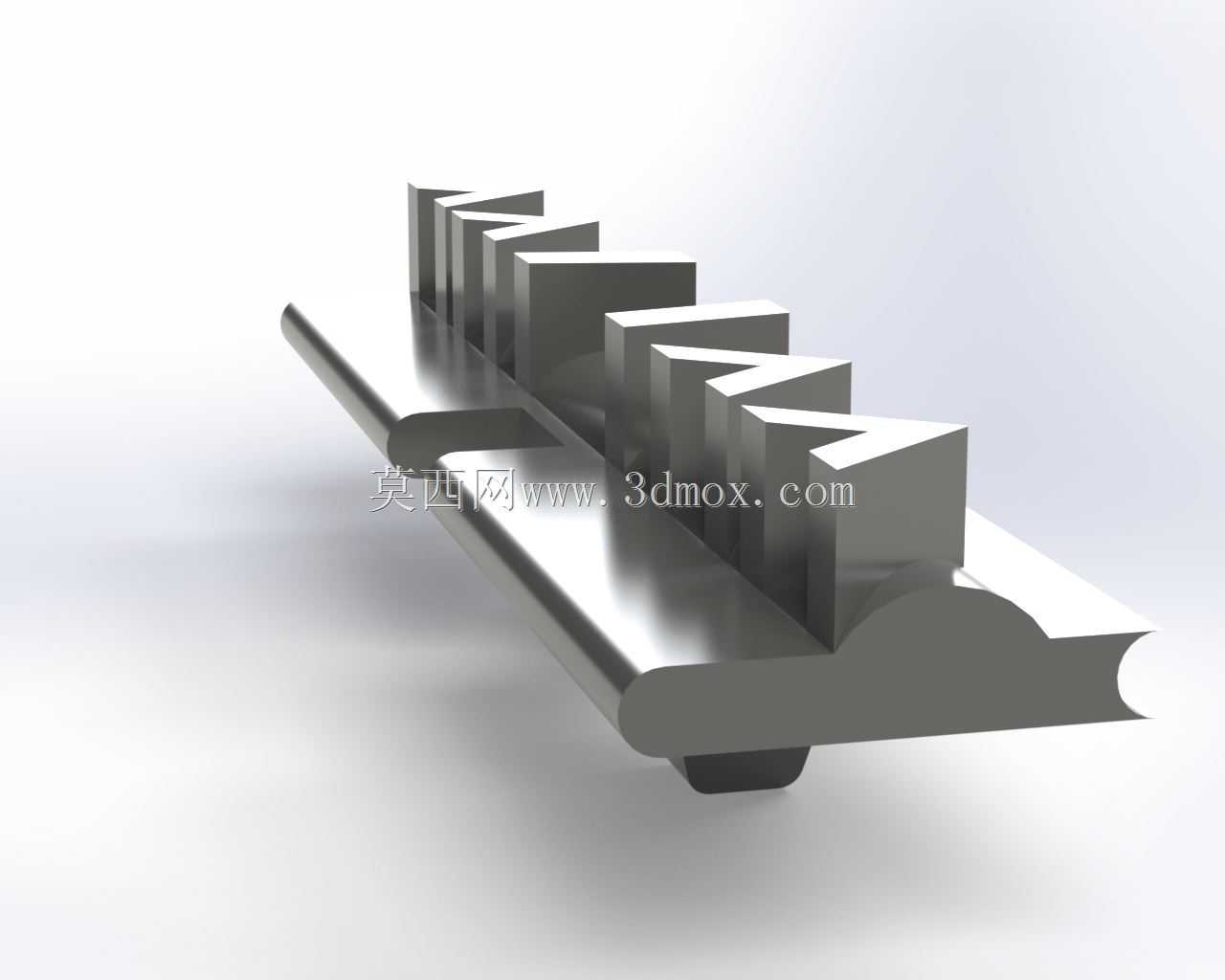

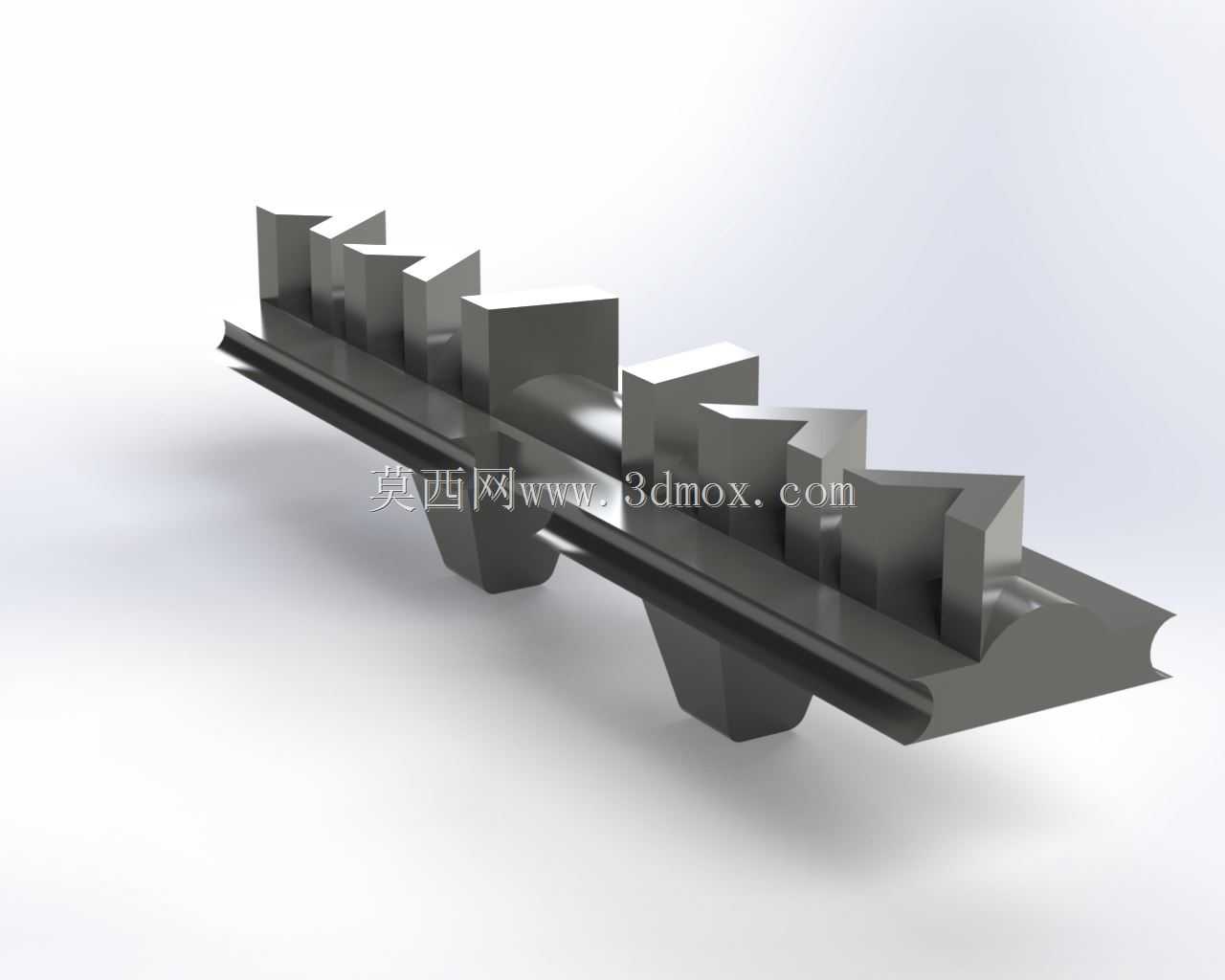

　　从结构设计逻辑来看，这款履带采用闭环环形一体式结构，整体成型时同步加工出内侧的驱动啮合齿与外侧的接地防滑凸起，内侧沿履带环向等距分布的矩形啮合齿，是和行走机构的驱动轮、导向轮直接配合的部位，齿形尺寸严格匹配驱动轮的齿槽间隙，安装后啮合间隙控制在合理范围，既不会因为间隙过大出现行走跳齿、传动丢转的问题，也不会因为间隙过小导致履带弯折时出现卡滞、额外磨损。内侧的导向侧边做了加厚处理，和导向轮的轮缘配合时，能限制履带横向窜动，避免设备转向时履带从轮体上脱出。外侧的接地齿采用交错排布的块状凸起设计，每个齿块的边缘做了小角度倒角，一方面在硬质路面行走时能减少齿块的冲击噪音，另一方面在松软地面行走时，齿块能嵌入表层土壤，提供足够的纵向抓地力与横向防滑力，设备在坡面停留、转向时不会出现侧滑。

　　履带的主体骨架采用内嵌高强度纤维帘线的层压结构，沿履带环向排布的帘线层承担行走时的纵向拉力，保证履带长期张紧使用后不会出现过度拉伸变长的问题，中间的弹性橡胶层负责缓冲行走时的地面冲击，吸收路面颠簸带来的振动，降低整机行走时的振动传导，外层的耐磨橡胶配方针对户外使用场景做了优化，抗砂石磨损、抗紫外线老化的性能更强，正常工况下的使用寿命能满足轻型设备的长期使用需求。履带的接头位置采用无缝硫化对接工艺，整个环向没有硬质连接接头，弯折时的柔性更均匀，经过驱动轮、导向轮的弯折位置时不会出现应力集中点，避免长期弯折后接头位置开裂。

　　从安装边界尺寸来看，这款履带的环向周长适配对应直径的驱动轮与导向轮中心距，安装时的张紧量预留了合理的调节行程，张紧机构调整到标准张紧度时，履带的下垂量控制在合理区间，既不会因为过松出现行走拍打、脱齿问题，也不会因为过紧导致履带内部帘线长期受拉出现早期断裂。履带的宽度尺寸匹配行走轮的轮体宽度，内侧啮合齿的间距统一，能和同规格的驱动轮、承重轮通用互换，设备维护更换时不需要额外调整轮系位置，直接套入调整张紧度即可完成安装。在实际建模过程中，履带的弯折曲率做了反复校核，确保履带经过最小直径的导向轮时，内侧齿根位置的弯折应力在橡胶材料的许用变形范围内，不会因为弯折角度过大导致齿根开裂。接地齿的高度也做了平衡设计，齿高过高会导致履带在硬质路面行走时刚性不足、行驶阻力变大，齿高过低则会在松软地形抓地力不足，最终选定的齿高能同时兼顾硬质路面的行驶平顺性与非硬化路面的抓地性能。另外，履带表面的排水槽设计能让接触面积水快速排出，雨天行走时不会因为水膜出现打滑问题，齿块之间的间隙也能在行走时自动排出卡入的细碎砂石，减少砂石夹在履带与轮体之间造成的异常磨损。
