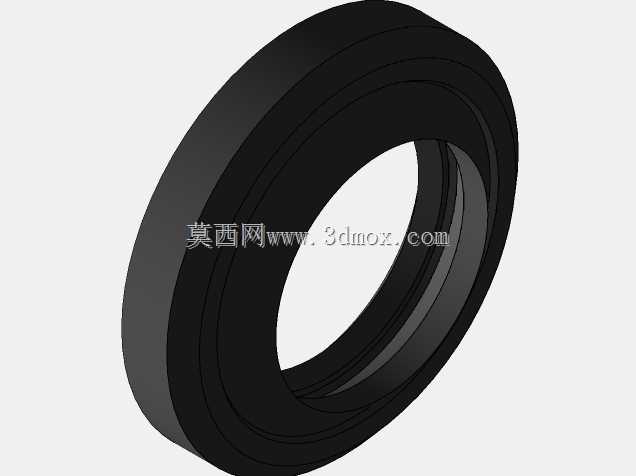

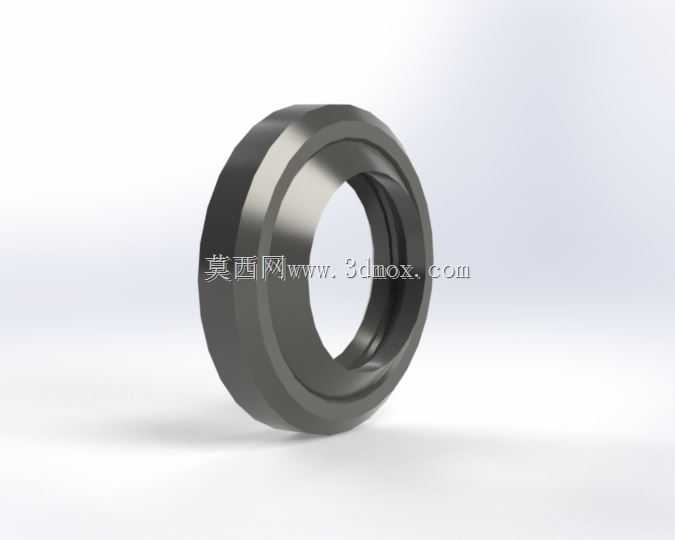

带密封槽结构的环形机械密封环零件

　　这类环形密封结构件，常被应用在各类回转支承、泵类设备、传动箱的轴端密封位置，核心作用是阻断设备内部润滑介质外泄，同时阻挡外部粉尘、水汽、切削碎屑等杂质进入设备腔体，避免内部轴承、齿轮等运动副出现磨粒磨损、润滑失效问题。在实际设备装配场景中，这类零件的安装边界需要严格匹配安装座的内孔公差与轴径的配合公差，通常采用过渡配合压装到安装座的台阶孔内，内孔与旋转轴之间保留微米级的配合间隙，部分工况下会在内环槽内嵌装O型密封圈，进一步提升静密封面的密封性能。从结构设计逻辑来看，该零件采用了等厚环形基体加单侧倒角的结构形式，外环面设计为光滑圆柱面，保证压装时与安装座孔的贴合度，避免出现压装偏斜导致的密封失效；内环侧加工的环形凹槽，

　　一方面可以存储少量润滑脂，在轴高速旋转时形成油膜降低摩擦阻力，另一方面可以容纳密封圈，实现动静结合面的密封阻隔。零件的轴向厚度需要匹配安装座的台阶深度，压装后端面与安装座台阶面齐平，不会额外占用轴向装配空间，适配紧凑化的设备腔体设计。在实际选型应用中，这类密封环的材质通常根据工况介质选择，普通矿物油润滑工况下采用轴承钢淬火处理，表面硬度达到HRC58-62，耐磨性能优异；腐蚀介质工况下则采用不锈钢或者工程塑料材质，适配化工、食品加工等特殊场景的使用需求。设计这类零件的三维模型时，需要重点关注配合面的形位公差要求，外环面与内环面的同轴度需要控制在0.02mm以内，两端面的平行度不超过0.01mm，避免压装后出现偏斜，

　　导致密封间隙不均匀出现泄漏。零件外侧的导入倒角设计为15度，角度过大容易导致压装时密封圈被切边损坏，角度过小则会增加压装阻力，甚至导致零件压装时出现崩边问题。在回转设备运行过程中，这类密封环长期处于静止状态，仅与轴表面存在相对滑动摩擦，因此内环表面的粗糙度需要控制在Ra0.8以下，降低摩擦系数，减少轴表面的磨损量，延长整套密封结构的使用寿命。在通讯类户外设备的旋转连接结构中，这类密封环也常被用于转轴位置的防水密封，配合防水胶圈实现IP67级的防护等级，避免雨水渗入设备内部损坏电路元件，此时零件的表面会做钝化处理，提升户外环境下的抗锈蚀能力。从建模逻辑来看，该零件采用回转体建模思路，先绘制截面草图通过旋转命令生成基体，再对内环槽、

　　端面倒角进行细节特征处理，建模过程中需要严格控制各台阶的尺寸公差，保证生成的模型可以直接导出工程图用于生产加工，不需要额外进行尺寸修正。实际装配时，这类零件需要采用专用压套进行压装，压套的端面同时贴合零件的外环端面，避免压装力作用在内环薄壁位置导致零件变形，压装前需要在安装座孔内壁涂抹少量润滑脂，降低压装阻力，同时避免配合面出现拉毛损伤。
