金属环形密封衬垫结构设计

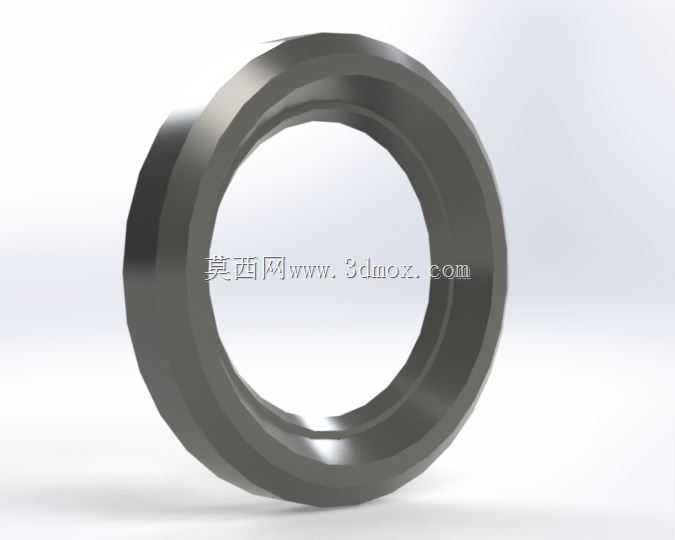

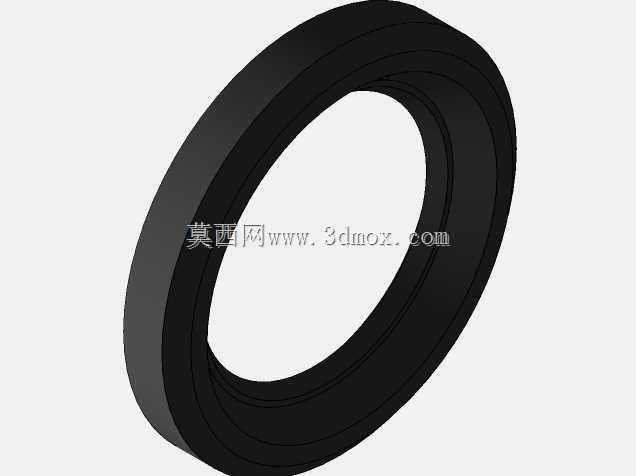

　　在流体输送管路、液压阀组集成块、泵类设备端盖的连接场景中，这类带倒角的环形金属衬垫是解决结合面静密封问题的核心承压零件，日常设备运维与新机装配环节都有极高的使用频次。不同于普通平垫圈仅承担载荷分散作用，该零件的密封功能实现完全依赖结构细节的设计把控：整体采用环形回转体结构，内外径边缘均做了连续过渡的倒角处理，安装时可避免锐边刮伤结合面的密封涂层或是O型圈表层，同时倒角形成的导向锥面能让零件在装配入位时自动找正，不会出现卡滞、偏斜的问题，大幅降低现场装配的对位难度。从安装边界来看，该零件的轴向厚度经过匹配计算，既不会因为厚度过大导致连接螺栓的旋合长度不足，也不会因为厚度过薄导致压缩量不够出现密封失效，

　　安装时仅需将其套入对应规格的连接螺栓或是定位止口，推入到结合面的密封槽位即可，不需要额外的粘接或是辅助固定工序，拆装维护的便利性较强。设计这类零件时，首先要匹配对应安装位置的止口尺寸，内径要略大于定位轴径，保证装配间隙控制在合理范围，避免工作过程中出现径向窜动磨损；外径则要小于连接螺栓的分布圆内径，防止和螺栓杆发生干涉。零件的两个端面都做了高精度的平面度处理，表面粗糙度控制在合理区间，和金属结合面贴合时能形成连续的密封带，阻断流体的渗漏路径，材质选用具备一定形变能力的金属材料，在螺栓预紧力的作用下能产生微小的弹性形变，填补结合面微观的凹凸不平缺陷，相比非金属密封垫，它能承受更高的工作压力与温度区间，在液压油、润滑脂、

　　中等腐蚀性流体的工作环境中都能保持稳定的密封性能，不会出现老化溶胀的问题。在实际工程应用中，这类衬垫常被用在液压系统的阀块连接面、齿轮箱的端盖结合处、燃油管路的法兰连接位置，替代传统的纸质密封垫或是橡胶密封垫，解决高温、高压工况下的密封易失效问题。设计建模过程中，回转特征的草图绘制需要严格控制倒角的角度与深度，倒角角度通常取15度到30度之间，角度过大则会减小端面的有效密封接触面积，角度过小则无法起到装配导向的作用；同时要保证两个端面的平行度公差，避免装配后出现局部间隙导致渗漏。零件的棱边全部做了倒钝处理，没有尖锐的毛刺，既可以避免安装时划伤操作人员，也能防止毛刺脱落进入液压系统造成阀件卡滞、油路堵塞的故障。

　　很多现场设备出现的渗漏油问题，往往不是因为结合面加工精度不足，而是选用的密封衬垫结构不合理，这类带导向倒角的金属环形衬垫，通过结构细节的优化，既兼顾了装配的便利性，又保证了密封的可靠性，在中高压液压系统、润滑系统、流体输送管路的连接场景中，能有效降低设备的渗漏故障率，减少日常运维的密封件更换频次。建模时需要注意回转特征的草图闭合性，避免出现特征生成错误，同时倒角特征要在端面平面加工特征完成后添加，保证倒角的尺寸一致性，不同工况下可以根据实际的工作压力调整零件的厚度与材质，高压场景下可选用硬度稍高的金属材质，适当增加厚度提升抗形变能力，低压场景下可选用稍软的材质，降低所需的螺栓预紧力，避免结合面被压损。
