卧式饲料储水罐体结构设计

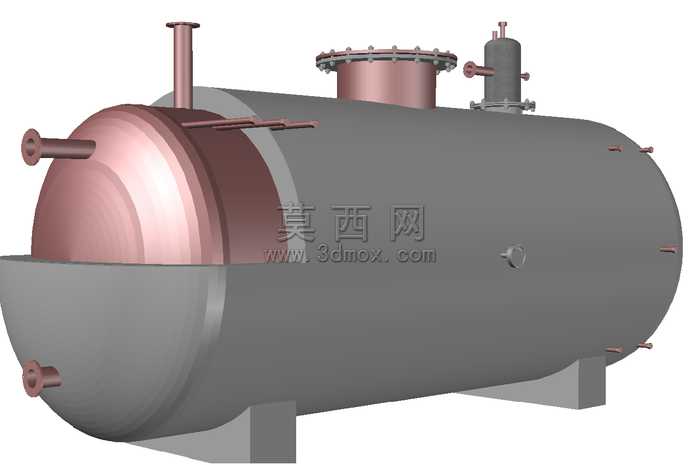

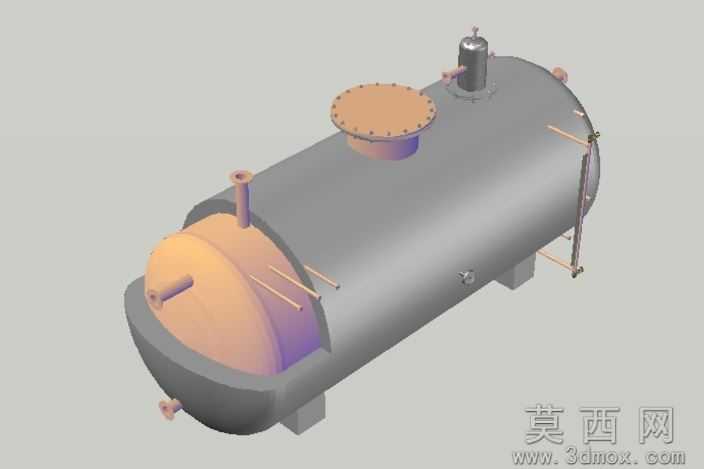

本作品为卧式饲料配套储水罐体的三维设计成果，建模过程中首先对罐体整体比例进行精准把控，采用卧式圆柱筒体搭配标准椭圆封头的经典承压结构形式，筒体部分通过拉伸特征生成基础轮廓，封头则采用旋转建模方式完成曲面构建，保证封头与筒体衔接处的曲率连续无错位。材质设置上，筒体主体采用哑光灰色碳钢材质表现，封头、各类接管、顶部人孔法兰及附属阀件采用红铜色金属材质，通过调整材质的粗糙度、金属度参数，区分不同部件的材质属性，同时添加适当的环境反射效果，提升模型的真实感。结构设计层面，罐体顶部设置带法兰密封结构的人孔，方便后期内部检修清理，同时布置多组不同规格的工艺接管，包括顶部的排气接管、侧面的进出水接管、液位检测接管以及底部的排污接管，所有接管均采用标准法兰连接形式，符合工业管道安装规范；罐体底部设置两组鞍式支座，通过合理的支座间距设计，保证罐体放置的稳定性，同时降低支座处的局部应力集中。建模过程中对所有法兰的螺栓孔、接管的焊接坡口细节都进行了还原，附属的小型阀组也按照实物比例进行建模，整体结构完整，各部件之间的装配关系清晰，无干涉问题。渲染阶段采用柔和的侧光照明方案，既突出罐体的曲面轮廓，也清晰展现各接管、法兰的结构细节，阴影效果调整为软阴影，避免生硬阴影遮挡结构特征。该设计可作为饲料生产环节供水系统的配套储水设备参考，建模逻辑清晰，结构还原度高，能够直观展现卧式储水罐的整体构造与部件组成，为相关设备的设计优化、教学演示提供直观的三维参考。
