越野赛德托手动机械尾座结构模型

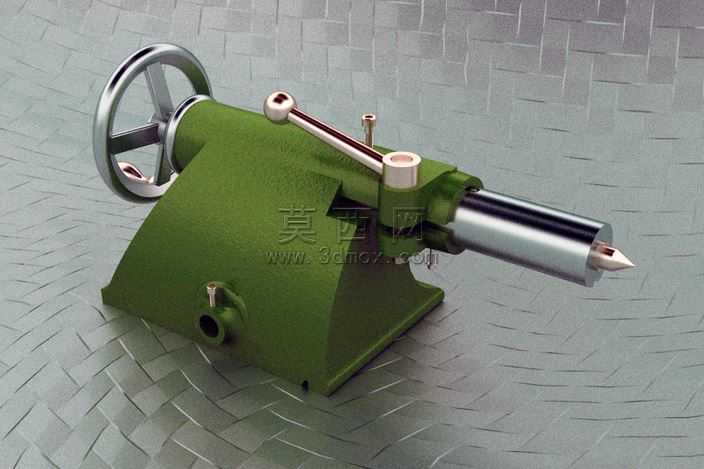

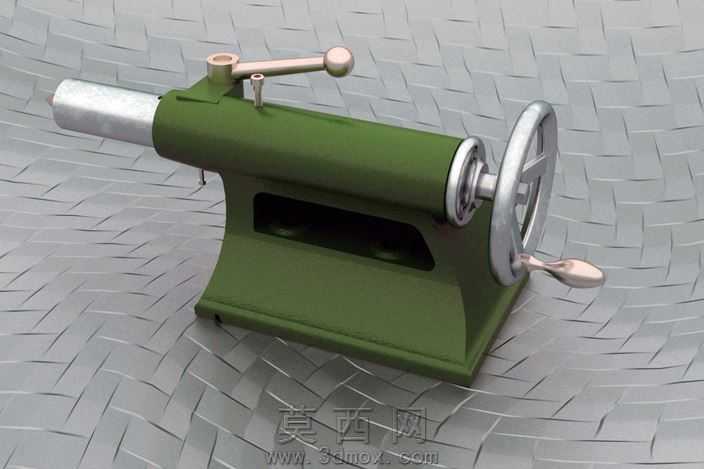

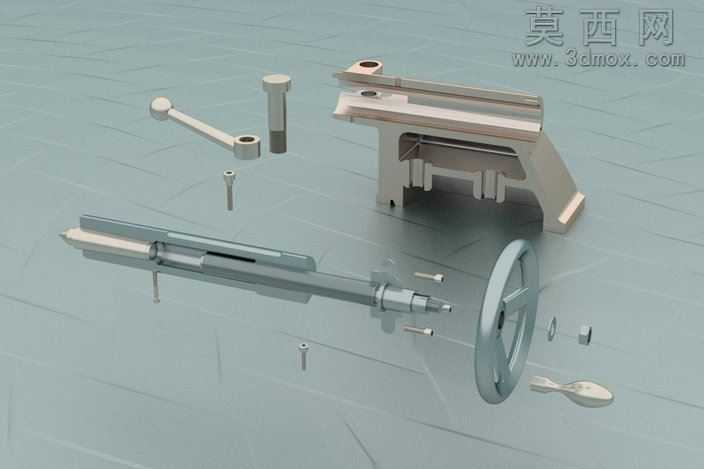

本模型为手动驱动的机械尾座结构，采用三维建模软件完成全参数化设计，整体结构还原了经典机械尾座的核心传动与支撑逻辑。建模过程中首先对整体基座进行轮廓绘制，采用带加强斜度的一体式铸造型壳体结构，壳体底部设置平整安装基面，预留安装固定孔位，保证整体结构的安装稳定性。传动部分采用手轮直连丝杆的传动结构，手轮为三辐条式金属手轮，建模时还原了手轮的轮缘、辐条与中心轴座的细节，丝杆与内部铜质螺母配合实现顶针的直线进给运动，顶针部分采用莫氏锥度的标准顶针结构，外覆金属镀铬材质，渲染时设置高反射金属材质参数，还原金属加工件的光亮质感。操作手柄部分设置锁紧机构，可在顶针进给到位后完成位置锁定，避免加工过程中顶针移位，手柄与锁紧螺栓的细节均做了精细化建模，还原螺纹、光杆的不同结构特征。壳体外部设置油杯接口，用于日常使用中的润滑维护，建模时还原了接口的内螺纹与外凸结构。渲染阶段采用防滑花纹钢板作为展示背景，为壳体赋予军绿色哑光烤漆材质，设置合适的粗糙度参数还原漆面的颗粒质感，手轮、丝杆、顶针等运动部件赋予抛光金属材质，铜质衬套部分赋予黄铜金属材质，通过不同材质的区分清晰展现各部件的功能分区。设计过程中严格遵循机械尾座的实际尺寸比例，各部件的装配间隙、运动行程均按照真实机械结构的参数进行设置，保证模型的结构合理性与可制造性，整体结构紧凑，操作逻辑清晰，可作为机械教学、工装设计参考的三维素材使用。
