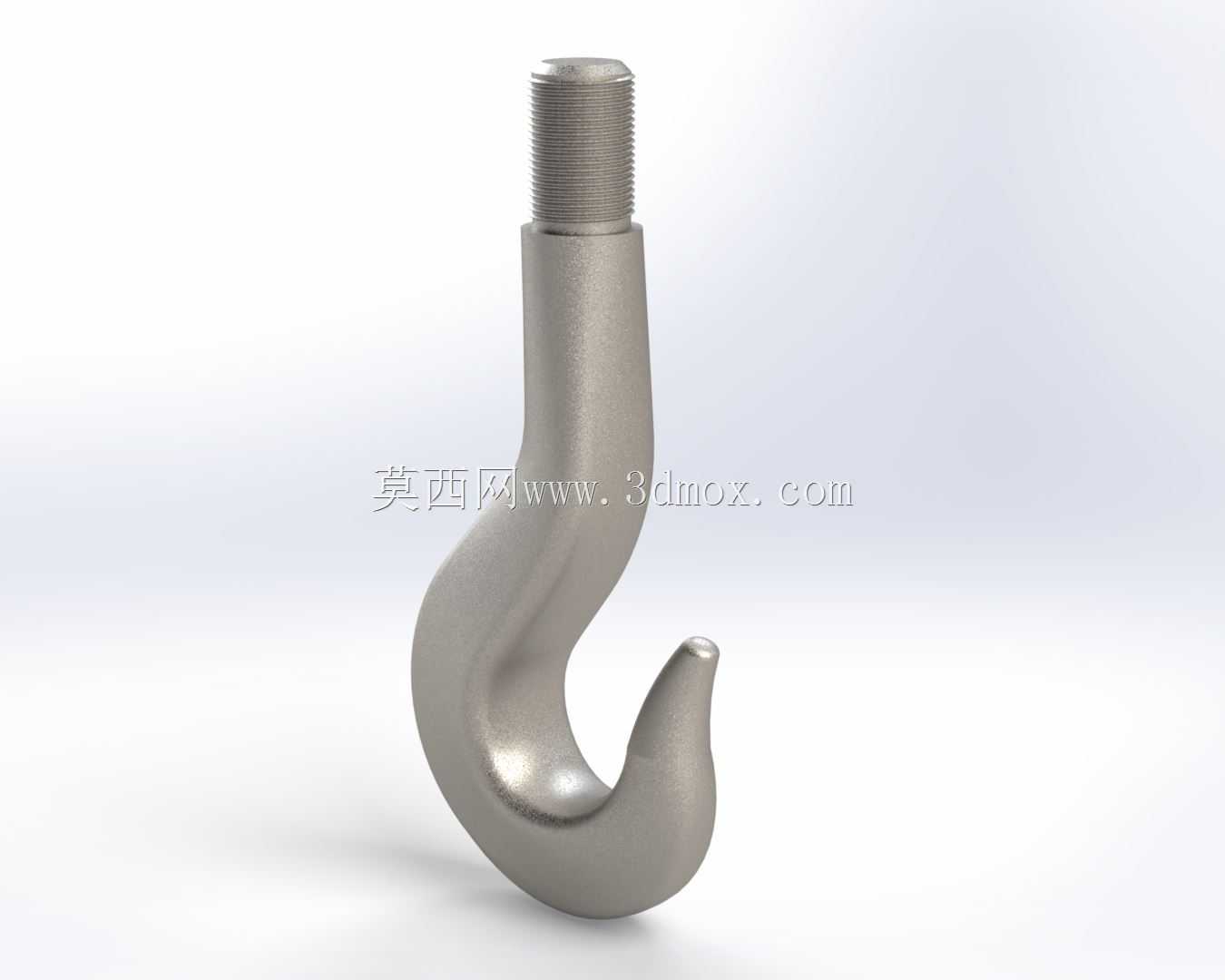

起重作业用单钩式吊钩结构设计

　　在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接连接起重设备钢丝绳/滑轮组与被吊载荷的核心受力构件，所有吊重的载荷最终都要通过吊钩传递到起升机构，其结构合理性直接决定起重作业的安全冗余与作业效率。这款单钩式吊钩采用锻造钩体结构，钩身采用平滑过渡的曲线轮廓，从上端的螺纹连接段向下逐步过渡到弯曲钩腔，整个钩身截面没有突变的直角结构，避免应力集中带来的断裂风险，钩尖位置做了圆润的防脱导向处理，既方便吊环、钢丝绳套的挂入，也能在起吊过程中减少吊具滑脱的概率。上端的外螺纹连接段是和吊钩横梁、推力轴承配合的安装部位，螺纹采用标准粗牙梯形螺纹，承载能力比普通三角螺纹更高，

　　安装时可以通过螺母锁紧调整吊钩的轴向间隙，适配不同规格的吊钩组装配需求，螺纹段的长度预留了足够的锁紧余量，即使在长期受载出现螺纹磨损后，仍有足够的啮合长度保证连接可靠性。从设计逻辑上看，这款吊钩的钩腔曲率经过反复校核，钩身的危险截面位置——也就是钩身弯曲段的内侧受拉区，截面尺寸做了针对性加大，按照起重吊具的安全系数要求，额定载荷下的最大拉应力控制在材料许用应力的三分之一以内，预留足够的动载、冲击载荷冗余，毕竟起重作业中起升制动、载荷摆动都会带来额外的冲击载荷，过低的安全余量很容易出现突发断裂事故。钩身的整体外形没有多余的凸起结构，表面光滑过渡，一方面是锻造后抛丸处理的工艺需求，另一方面也能减少挂取吊具时的卡滞，

　　作业时工人可以很顺畅地将吊环推入钩腔，不需要额外调整对位。安装边界上，上端螺纹段的公称直径适配常规中小吨位起重机的吊钩横梁安装孔，钩身的最大回转半径控制在合理范围内，在吊钩组内回转时不会和周围的滑轮架、护板发生干涉，钩腔的开口尺寸可以适配常见的卸扣、钢丝绳套、吊装带吊环的挂入需求，不需要额外更换转接吊具就能覆盖绝大多数常规吊装场景。实际使用中，这类吊钩需要配合防脱棘爪使用，不过这款模型的钩体本身的钩尖上扬角度已经做了优化，即使防脱装置出现临时失效，在载荷竖直起吊的状态下，吊具也不容易从钩口滑出，进一步提升了作业的安全性。不同于双钩式吊钩多用于大吨位起重场景，这种单钩结构的吊钩制造工艺更简单，受力状态明确，日常检查维护也更方便，

　　只需要定期检查钩身有没有裂纹、螺纹段有没有磨损、钩口有没有出现超过允许值的变形，就能判断是否可以继续使用，非常适合10吨以下的中小吨位起重作业场景，不管是桥式起重机、门式起重机还是随车吊、电动葫芦都能适配安装。在建模过程中，钩身的曲线段是建模的核心难点，需要通过多段样条曲线拟合出符合受力要求的轮廓，既要保证截面的平滑过渡，也要保证钩腔的开口尺寸、钩身的重心位置和上端螺纹段的轴线重合，避免起吊时吊钩出现额外的偏摆，影响起吊稳定性。螺纹段的建模采用标准牙型参数，和实际加工的螺纹参数完全一致，在做虚拟装配的时候可以直接和标准螺母、横梁孔做配合干涉检查，不需要额外调整参数。整个钩体的结构没有采用焊接拼接的形式，整体锻造的结构消除了焊缝带来的应力集中与焊接缺陷风险，这也是起重吊钩强制要求的工艺形式，毕竟焊接部位的疲劳强度远低于整体锻造的金属基体，长期受交变载荷作用很容易在焊缝位置萌生裂纹，最终引发断裂事故。从尺寸匹配的角度看，这款吊钩的钩身长度、螺纹段长度、钩腔深度都是按照通用起重吊钩的尺寸系列设计的，和市面上常规的吊钩配件完全通用，后期维护更换时不需要对吊钩组做额外的改造，直接替换同规格的钩体就能继续使用，降低了设备的维护成本。在实际选型时，只需要根据额定起重量匹配对应规格的吊钩，确认上端螺纹的参数和现有吊钩横梁的安装尺寸一致，就可以完成装配，不需要做额外的定制加工，通用性非常强。
