起重作业用锻造式单钩吊具结构设计

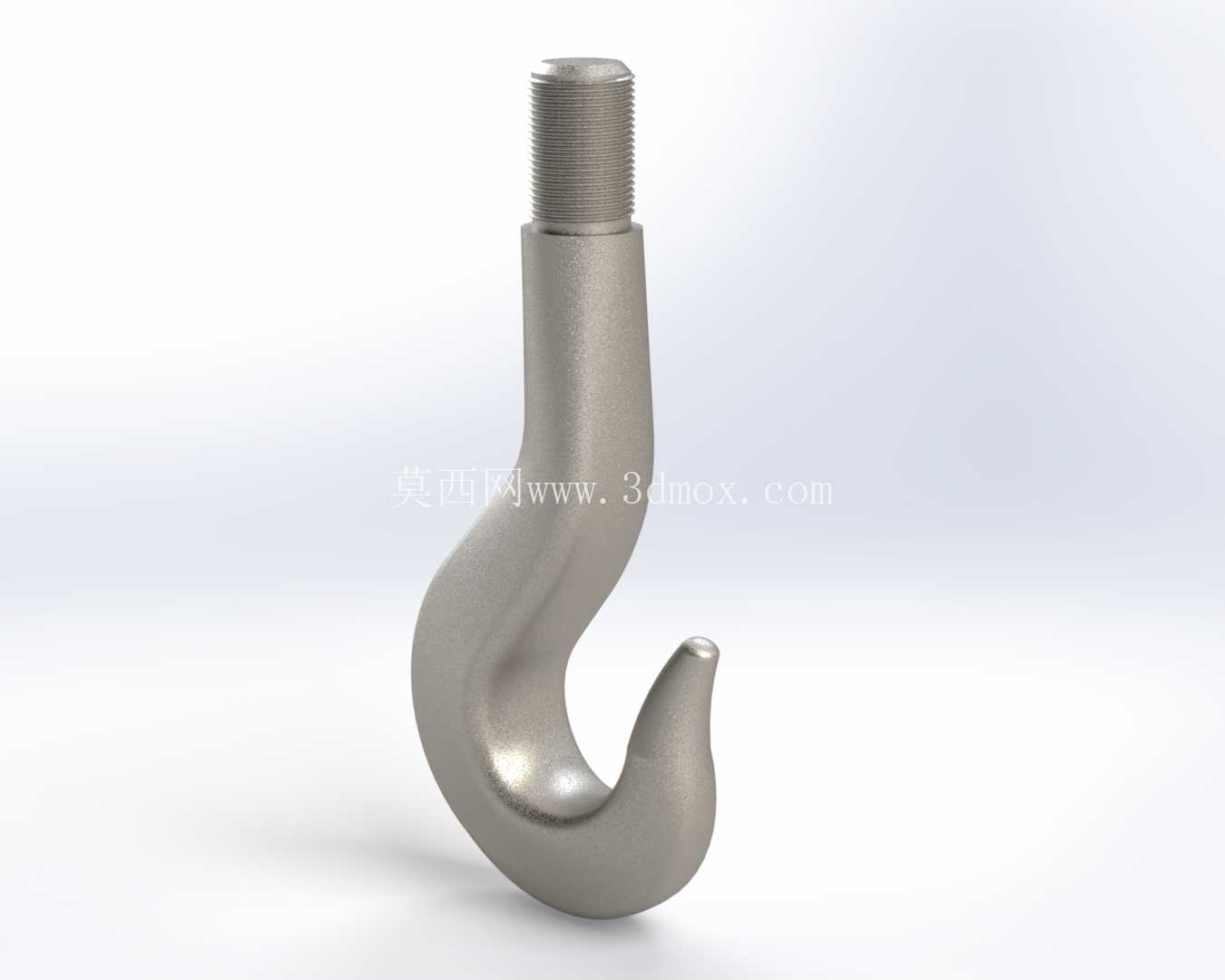

　　在厂房内重型设备转场、港口散杂货装卸、基建工地钢筋模板吊运、冶金车间高温铸坯转运等场景里，吊钩是直接与被吊物吊点接触的核心受力部件，其结构合理性直接决定整套起重作业的安全冗余度。这款单钩结构的设计，首先从受力路径出发做了整体流线型的曲率规划，钩身从顶部螺纹连接段向下平滑过渡到弯曲承载段，没有出现直角转折或者截面突变的区域，避免起重作业过程中频繁起升、变幅带来的交变应力在局部集中，长期使用下也能降低疲劳裂纹萌生的概率。钩尖部分做了向上的小角度收边处理，不是完全平直的端头结构，这个细节设计是为了防止吊装过程中吊索具、吊装带或者钢丝绳套从钩口意外滑脱，哪怕作业过程中吊点出现小幅晃动，只要载荷在额定范围内，吊索都不会轻易脱离钩体的承载区间。

　　顶部的外螺纹连接段是标准的细牙梯形螺纹设计，这类螺纹的牙型强度更高，自锁性能优于普通三角螺纹，和起重机起升机构的吊钩螺母、推力轴承组配合安装的时候，能够承受起升过程中沿轴向的巨大拉力，同时还能适配吊钩横梁上的防转结构，避免载荷在空中出现不必要的自旋，影响对位精度和作业安全。从安装边界来看，顶部螺纹段的长度是按照通用桥式起重机、门式起重机的吊钩组安装尺寸做的匹配设计，不需要对现有吊钩横梁的连接孔位做二次加工就能直接替换同吨位级的老旧吊钩，钩身的最大外径控制在常规吊钩防脱卡板的适配范围内，安装后可以直接配套标准的弹簧式防脱棘爪，不需要单独定制防护配件。

　　钩体的截面从螺纹段往下是逐渐过渡到椭圆截面的，这个截面设计不是随意选择的，圆形截面虽然加工方便，但在承受弯曲载荷的时候材料利用率不如椭圆截面，椭圆截面的长轴沿吊钩弯曲的受力方向布置，能够在相同截面积下获得更高的抗弯截面模量，也就是说在保证同等承载能力的前提下，椭圆截面的钩体自重更轻，能够降低起升机构的无效载荷，提升有效起重量。在实际作业场景里，这类吊钩需要适配不同的吊具连接方式，不管是直接穿挂钢丝绳吊索，还是配合卸扣、吊装梁使用，钩腔的内部空间尺寸都做了冗余设计，能够同时容纳两根额定载荷匹配的钢丝绳套弯折后放入，不会出现吊索在钩腔内挤压重叠导致受力不均的情况。

　　设计过程中还考虑了钩体的磨损余量，钩身最容易和吊索发生摩擦的弯曲内侧区域，预留了足够的磨损厚度，日常巡检中只要磨损量没有超过阈值就可以继续使用，不需要过早报废更换，降低运维成本。钩尖的端头做了圆弧钝化处理，没有尖锐的棱角，一方面是避免穿挂吊索的时候割伤钢丝绳的纤维芯或者吊装带的编织层，另一方面也能防止作业过程中尖锐棱角刮擦被吊工件的表面，尤其是吊运精加工零部件或者涂装完成的构件时，不会因为吊钩端头的棱角造成工件表面损伤。和双钩结构相比，这种单钩结构的自重更轻，穿挂吊索的操作更便捷，在中小吨位的起重作业场景里适配性更强，不管是车间内的电动葫芦配套，还是汽车吊的副钩使用，都能满足作业需求。整个钩体的外形流线设计也考虑了应力传递的平顺性，从螺纹段的圆柱面到钩身的弯曲段，所有过渡位置都做了大圆角处理，哪怕是起升过程中出现突然的载荷冲击，比如被吊物离地瞬间的动载冲击，应力也能沿着钩体平滑传递，不会在局部位置出现应力峰值超过材料屈服强度的情况。
