翅片管式铜盘管换热结构设计

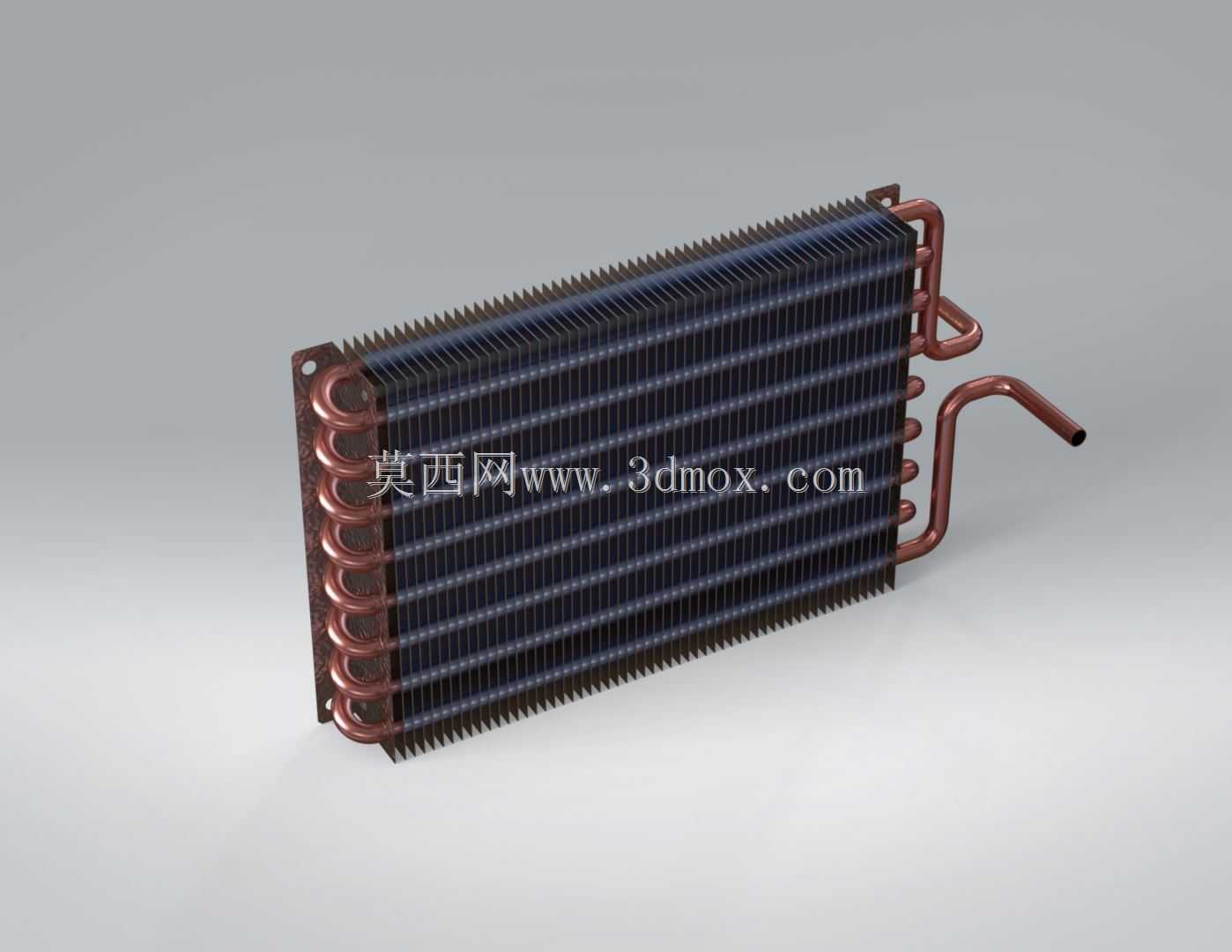

　　这类翅片管式换热结构是制冷、暖通、工业温控场景里应用最广泛的换热单元之一，日常接触的家用分体空调室外机散热段、冷柜制冷回路冷凝段、小型工业冷水机的换热核心、新风系统的冷热交换段，甚至部分车载制冷设备的温控单元，都会采用这类结构形式。它的核心作用是在两种不同温度的流体介质间完成热量传递，管内走制冷剂或者换热介质，管外通过密集的铝制翅片扩大和空气的接触面积，配合强制对流或者自然对流的空气流动，把介质携带的热量散到空气中，或者反过来吸收空气中的热量传递给管内介质，完成制冷或者制热的循环过程。

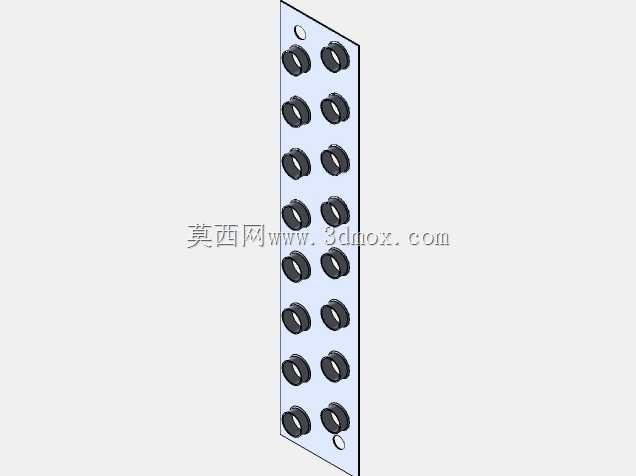

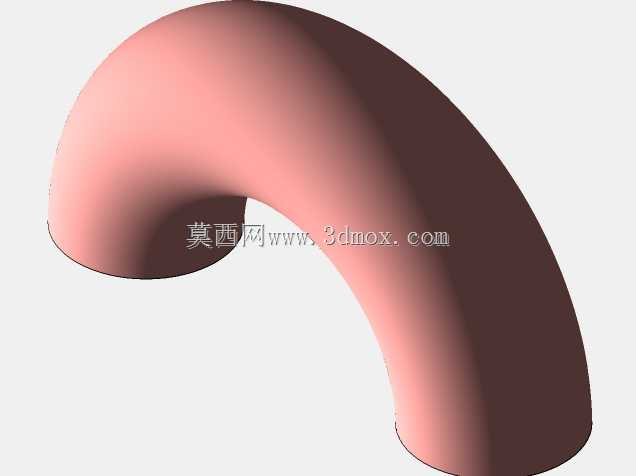

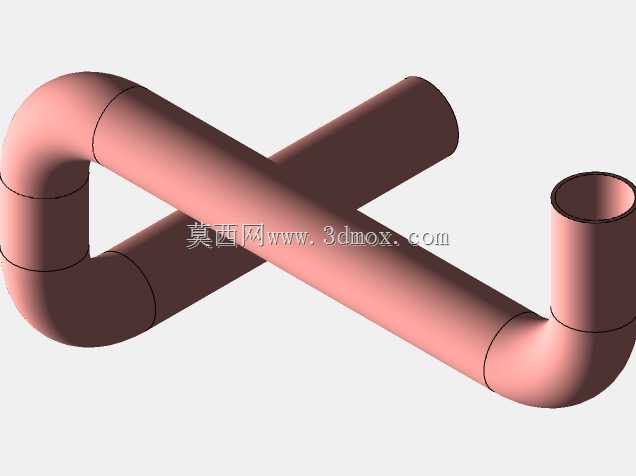

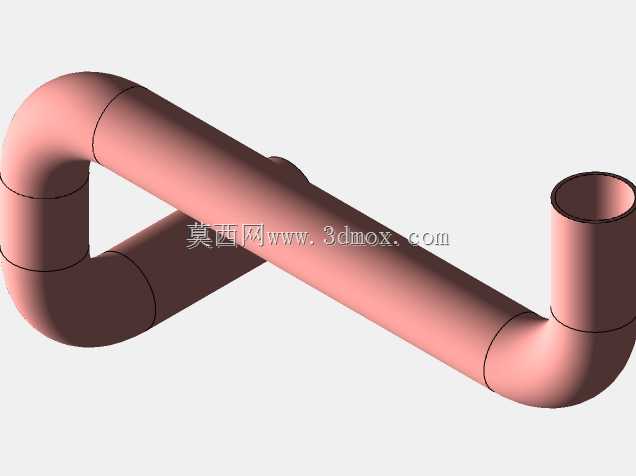

　　从结构设计逻辑来看，这套换热组件采用紫铜光管弯制的多回程蛇形盘管作为介质流道，紫铜材质本身导热系数高，弯折工艺成熟，焊接密封性可靠，能承受制冷回路的常规工作压力，多回程的流道设计可以延长介质在换热段内的停留时间，让介质和管壁之间的热交换更充分，避免介质还没完成充分的热量传递就流出换热段，拉低整体换热效率。套在铜管外侧的是密集冲压成型的铝制翅片，翅片通过胀管工艺和铜管外壁紧密贴合，消除接触热阻，每一片翅片都冲有和铜管外径匹配的翻边孔，既可以保证装配时的定位精度，也能增大翅片和铜管的接触面积，同时翅片表面做了平整的开窗或者波纹结构？不对，这套模型的翅片是平直密排结构，平直翅片的风阻更小，适合对风机压头要求不高的场景，积灰后也更容易清理，适合民用制冷、常规工业温控这类维护条件不算极端的使用场景。

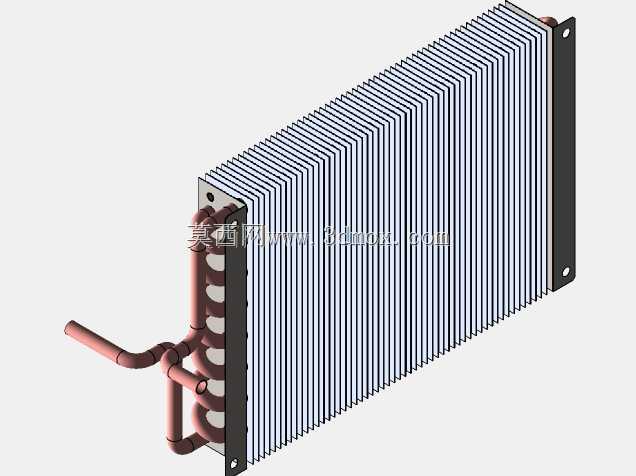

　　在安装边界的设计考量上，这类换热组件的整体外形是规整的长方体结构，两端预留了伸出的铜质接管，接管的弯折角度和伸出长度都做了标准化的适配设计，方便和制冷回路的毛细管、四通阀、压缩机进出口管路直接焊接对接，不需要额外做过多的管路改型。组件两端带有安装固定的端板，端板上预留了安装孔位，可以直接通过螺栓固定在设备的风道框架上，安装时只需要保证翅片的排布方向和空气流动方向垂直，让空气可以顺畅穿过翅片之间的间隙，避免出现风路短路的情况。尺寸设计上，铜管的管径、管间距、翅片间距都是经过匹配计算的，常规民用空调场景下的这类换热组件，翅片间距一般在1.4-2.0mm之间，既可以保证足够的换热面积，也不会因为翅片过密导致风阻过大、凝水排出不畅，在制冷工况下，翅片表面凝结的冷凝水可以顺着翅片间隙顺利流到下方的接水盘，不会在翅片之间积水造成风堵，影响换热效果。

　　从实际使用的功能特性来说，这类结构的换热组件可靠性很高，没有运动部件，只要焊接部位密封可靠、翅片没有大面积倒伏，使用寿命可以和整套制冷设备的生命周期匹配。设计建模的时候，需要重点关注铜管弯折处的曲率半径，曲率过小会导致铜管弯折处截面变形，增大管内介质的流动阻力，甚至出现弯折处壁厚减薄漏液的隐患；同时要保证翅片和铜管的同轴度，胀管工序后所有翅片都能和铜管紧密贴合，不能出现松动的情况，否则接触热阻会大幅上升，直接让换热效率打折扣。另外，伸出的接管位置要和周边的压缩机、风机、电控部件预留足够的安全间隙，避免管路运行时的振动和其他部件产生碰撞磨损，也方便售后维修时的焊接操作。

　　不同应用场景下，这类换热结构的参数会做针对性调整，比如用于高温工况的油冷散热单元，会适当加大翅片间距，选用壁厚更厚的铜管，适配更高的工作压力和更差的使用环境；用于低温制冷场景的蒸发器，会做翅片的亲水涂层处理，让凝水可以更快铺展流走，减少结霜搭桥的概率。这套模型还原的是常规民用制冷场景下的标准翅片管换热器结构，所有的管路弯折、翅片排布、端板固定结构都符合实际生产的工艺要求，不管是用于制冷设备的结构设计选型参考，还是换热系统的原理演示，都能直接对应实际的工程应用场景，不会出现和实际生产工艺脱节的结构设计问题。
