驾驶室拖车挂接连接支架结构设计

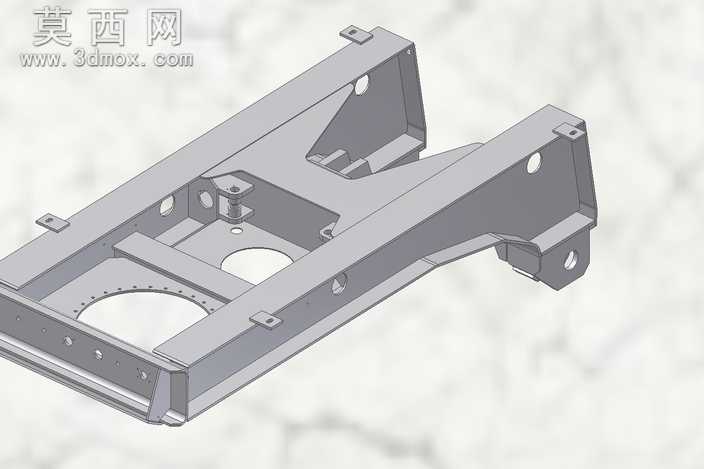

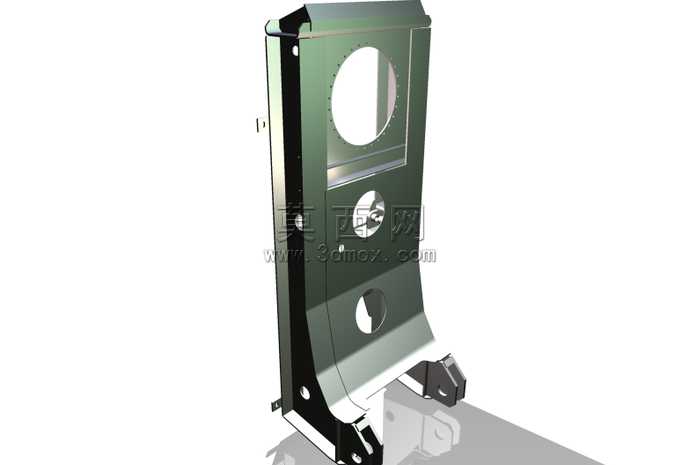

本作品为驾驶室配套的拖车挂接连接支架三维模型，整体采用钣金焊接组合式结构设计，建模过程中先通过草图绘制各钣金件的展开轮廓，利用钣金模块生成带折弯系数的基础构件，再通过装配约束将各冲压成型的立板、横撑、安装座精准拼接，还原了实际生产中的焊接组对逻辑。模型对支架上的各类安装孔位做了精准还原，包括用于与驾驶室底盘纵梁连接的螺栓过孔、用于挂接拖车牵引销的铰接孔、用于减重的工艺孔，所有孔位的位置度、孔径公差都按照商用车挂接装置的通用设计标准设定，同时对钣金件的折弯圆角、焊接坡口、安装凸台的细节都做了精细化建模，没有出现结构干涉或特征缺失的问题。渲染阶段采用金属哑光灰的材质表现钣金构件的质感，对焊接位置做了轻微的焊道纹理处理，安装面做了平整的机加工质感区分，通过等轴测视角完整呈现支架的整体形态与各部位的连接关系，能够清晰展示支架的受力传递路径：来自拖车的牵引载荷通过端部的铰接座传递到两侧的主立板，再通过横撑分散到与驾驶室连接的各个安装点位，结构设计上通过斜向加强筋提升了支架的抗扭刚度，避免牵引过程中出现支架变形或断裂的问题。设计过程中充分考虑了挂接装置的通用性与安装便利性，各安装面的平面度、孔位的同轴度都做了对应约束，既保证了与驾驶室底盘的适配性，也预留了拖车挂接的活动余量，整体结构紧凑，在满足牵引强度要求的前提下尽可能做了减重优化，去除了多余的冗余材料，符合商用车附件轻量化的设计趋势，模型可用于挂接装置的结构验证、安装模拟以及生产工艺的参考。
