反渗透装置配套旋转叶片泵结构设计

　　在民用及小型工业反渗透水处理系统的管路设计中，增压输送环节的核心动力部件选型直接决定整套装置的运行稳定性，这款旋转叶片泵的结构设计，正是针对小流量高扬程的反渗透进水增压场景开发，适配家用净水设备、小型实验室纯水装置、商用直饮机等对安装空间、运行噪音、输出压力有明确要求的应用场景。从实际功能来看，该泵依靠叶片在转子槽内的往复滑动，配合定子内腔的偏心曲面结构形成密闭容积的周期性变化，完成进水端的流体吸入与出水端的压力输出，相比同功率的离心泵，其在小流量区间的压力输出更平稳，不会因为管路微小泄漏出现压力骤降的问题，能够稳定维持反渗透膜组件所需的工作压差，避免膜面流速不足导致的浓差极化问题，延长膜元件的实际使用寿命。

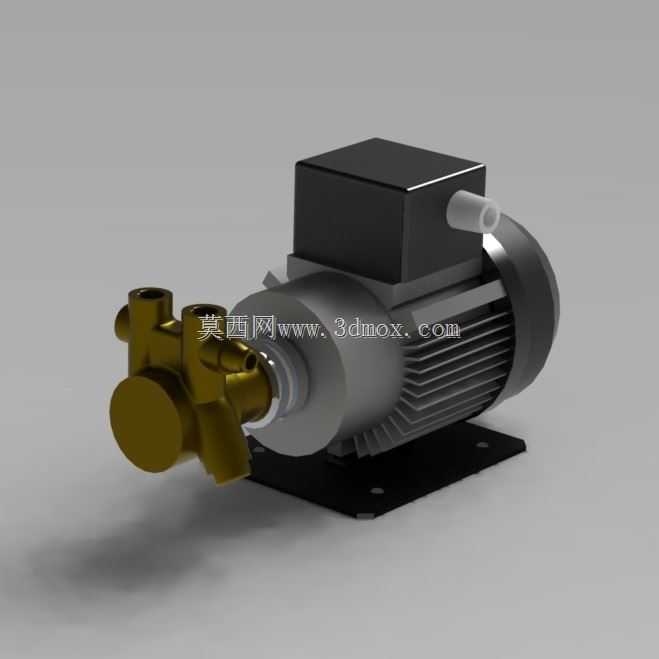

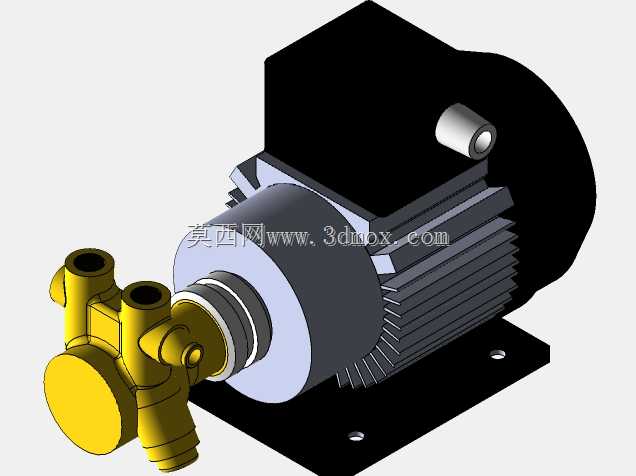

　　从结构设计思路来看，该泵采用泵头与驱动电机直联的紧凑布局，没有额外的联轴器传动结构，大幅压缩了整机的轴向安装尺寸，泵头部分采用黄铜材质加工流道与壳体，既能够耐受水处理场景下的弱酸弱碱水质腐蚀，也可以通过金属材质的良好导热性，将泵头内部叶片摩擦产生的热量快速散出，避免长时间运行导致的内部密封件老化加速。驱动端采用标准的单相异步电机结构，外壳设置轴向散热筋，配合电机尾部的散热风叶，能够在连续运行工况下将绕组温度控制在绝缘等级允许的范围内，电机与泵头的连接位置设置双道机械密封结构，阻断高压流体向电机腔的渗漏路径，密封件的安装位置预留了检修更换的操作空间，不需要完全拆解泵体即可完成密封件的更换维护。

　　安装边界方面，整机底部设置一体式冲压安装底座，底座上开有两个长圆形安装孔，能够适配不同孔距的安装支架，安装时需要保证泵轴处于水平状态，避免倾斜安装导致的叶片单侧磨损加剧，同时进水口与出水口采用外螺纹接口设计，接口的中心高度、螺纹规格完全匹配常规水处理管路的标准接头尺寸，不需要额外制作转换接头即可完成管路对接。泵头的进出水方向设置在同一侧，管路排布时可以减少弯头的使用数量，降低管路沿程阻力损失，电机的接线盒位于机身顶部，接线操作时不需要挪动周边管路，电气接线的安全距离满足低压电气设备的安装规范，机身外围的最大回转半径没有超出安装底座的投影范围，在设备内部排布时，只需要预留底座的安装平面，以及进出水侧的管路操作空间即可，不需要额外预留侧面的检修空间，能够有效提升整套水处理设备的内部空间利用率。

　　实际运行过程中，该泵的叶片采用自润滑材质制作，不需要额外添加润滑油维护，运行时的摩擦噪音控制在较低水平，适合安装在对噪音有要求的室内场景，泵体的过流部件没有尖锐的流道突变，流体在泵腔内的流动阻力小，不会因为局部涡流导致的能量损失额外增加电机的负载，在额定工况下运行时，电机的工作电流维持在额定电流范围内，不会出现过载发热的问题。针对反渗透系统的启停特性，该泵的结构能够承受频繁启停的负载冲击，泵头内部的叶片滑动结构设置了缓冲间隙，不会因为瞬间的压力冲击导致叶片卡滞或者断裂，同时泵体的出水端可以兼容常规的压力开关、单向阀等配套配件，不需要对泵体结构进行二次修改即可完成整套增压系统的组装。在结构细节上，电机的端盖与机身采用止口定位配合，装配时能够保证定转子的同轴度，减少运行时的转子跳动量，进一步降低运行噪音与轴承磨损速度，泵头与电机的连接法兰采用止口定位，保证泵轴与电机轴的同轴度，避免轴封处的偏磨问题，提升密封件的使用寿命。
