拉德诺科洛离心泵叶轮结构设计

　　这套三维结构围绕单级离心泵核心旋转过流部件展开，建模对象为拉德诺科洛系列离心泵的闭式叶轮总成，覆盖轮盘、叶片流道、轮毂配合段、密封环配合位以及端部耐磨衬圈的完整几何关系，可直接用于泵组水力方案校核、转子装配干涉检查以及备件测绘复刻工作。

　　从现场使用场景来看，这类叶轮广泛适配清水输送、循环水增压、暖通给排水以及轻度含杂介质的工业泵送工况，是整台泵完成能量转换的核心执行件：泵轴带动叶轮在蜗壳内高速旋转时，叶片间流道内的介质受离心作用获得压力能与速度能，随后沿蜗壳扩散段减速升压，最终完成介质的连续输送。叶轮的几何精度直接决定泵组的水力效率、汽蚀余量表现以及运行振动水平，建模过程中需要重点把控流道顺滑度与回转同轴度。

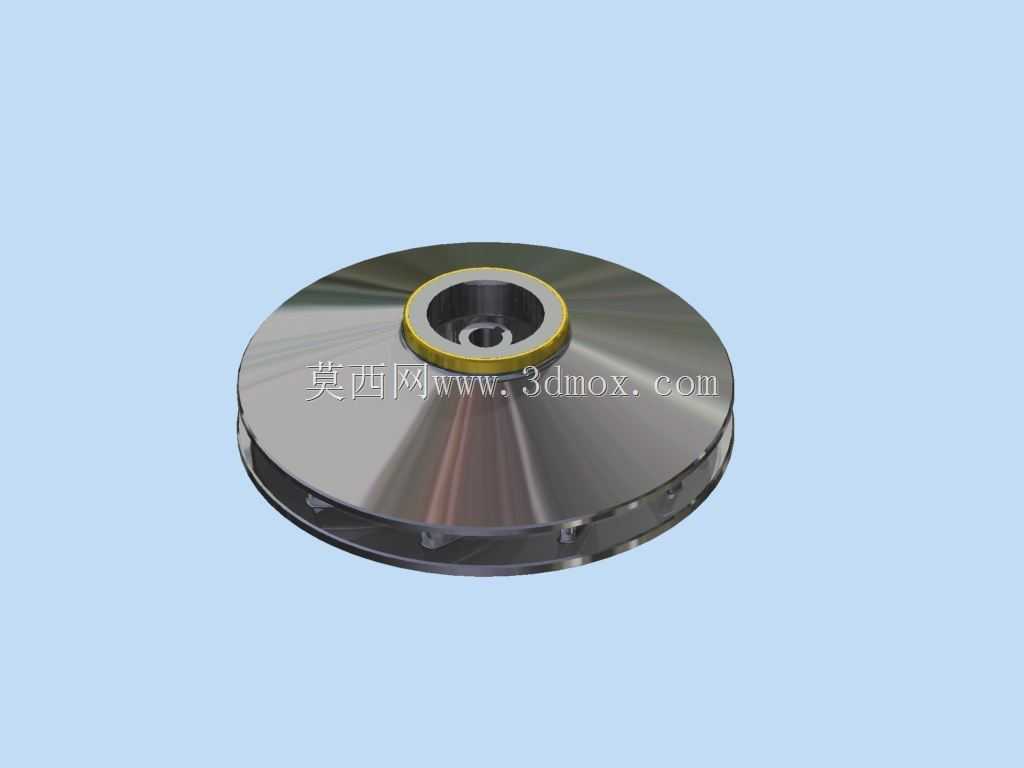

　　结构设计层面，该叶轮采用闭式叶轮构型，由前盖板、后盖板与中间扭曲叶片一体成型，相比开式叶轮，闭式结构的流道封闭性更好，容积损失更低，适合输送清洁或低杂质液体，运行效率区间更宽。中心轮毂部位设置阶梯通孔，用于与泵轴形成轴孔配合，孔位顶端的黄色环形衬圈为耐磨密封配合件，既可以保护叶轮基体避免装配拆卸过程中磕碰损伤，也能与泵体密封环形成微小径向间隙，控制叶轮入口处的介质回流，降低容积损失。叶轮外缘的圆盘轮廓与蜗壳内腔保持均匀径向间隙，间隙取值需要兼顾装配公差与运行热膨胀量，避免运转过程中叶轮与蜗壳发生刮擦。

　　建模思路上优先采用回转特征搭建前后盖板的基础回转体，再通过曲面放样构建扭曲叶片的空间型线，叶片沿圆周均匀阵列后与两侧盖板合并为单一实体，流道内部的过渡圆角全部做顺滑处理，避免局部应力集中，同时也减少介质在流道内的湍流损失。轮毂部位的轴孔、键槽以及端部衬圈安装位单独做特征拆分，衬圈作为独立零件装配，方便后期磨损后单独更换，无需整体报废叶轮，降低备件维护成本。

　　安装边界方面，叶轮轴向定位依靠轮毂端面与轴肩、轴套的夹持固定，周向扭矩通过平键传递，装配时需要保证叶轮入口端面对准泵体吸入室中心，轴向窜动量控制在泵组设计允许范围内；径向方向叶轮外圆与蜗壳密封环的配合间隙需要根据泵的口径等级匹配，间隙过小会因热膨胀、轴挠度变形引发碰磨，间隙过大则会导致回流泄漏量上升，拉低泵组整体效率。叶轮做静平衡校验时，可在后盖板外侧预留去重位置，通过铣削去除多余质量，将不平衡量控制在标准允许范围内，保障高速运转时的平稳性。

　　整套模型完整还原了叶轮各部位的配合关系与外形轮廓，结构细节贴合工业泵的实际制造与装配逻辑，能够为泵类产品的结构设计、水力改型以及备件维修测绘提供直观的三维参照。
