摆线转子式油泵泵体三维结构设计

　　在液压润滑系统的实际工程应用里，这类摆线结构的油泵泵体是整个泵单元的核心承载基体，多数适配小流量低压润滑工况，常见于小型内燃机润滑回路、小型液压站供油单元、机床主轴润滑系统这类对安装空间有严格限制、供油压力不超过2.5MPa的场景里。和常规齿轮泵的分体式泵壳不同，这个泵体采用一体化盘式结构设计，所有功能腔道、安装定位特征都集成在单个盘状坯件上，从根源上减少了多件拼接带来的密封面泄漏风险，也压缩了整泵的轴向安装尺寸，很适合布置在设备内部的狭窄安装空间里。

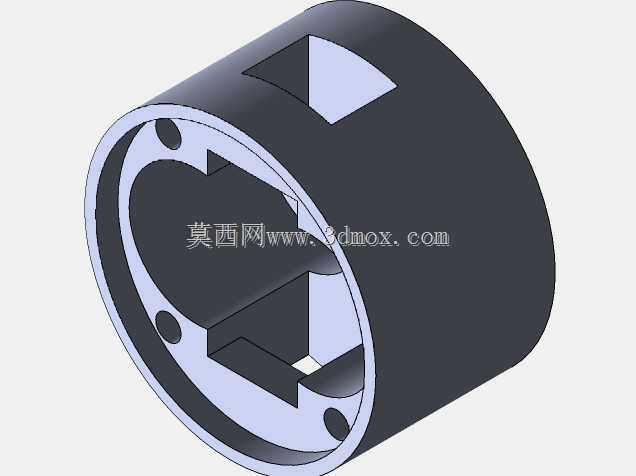

　　从结构功能来看，泵体中心区域的异形腔是摆线内外转子的安装容腔，腔室的轮廓精度直接决定转子啮合的径向间隙，间隙控制在0.03-0.05mm区间时，既能保证转子灵活转动无卡滞，又能把高压腔向低压腔的内泄漏控制在允许范围内，保障泵的容积效率。腔室两侧的两个圆形通孔，一个是进油通道，一个是压油通道，进油通道通径略大于压油通道，是为了降低进油阻力，避免高转速工况下出现吸空、气蚀问题；两个通道的位置完全匹配摆线转子啮合过程中的吸排油区间，当内转子带动外转子转动时，齿间容积增大的区域恰好对准进油孔完成吸油，容积缩小的区域对准压油孔完成压力油输出，整个流道没有直角急转弯，能最大限度降低油液流动的沿程阻力。

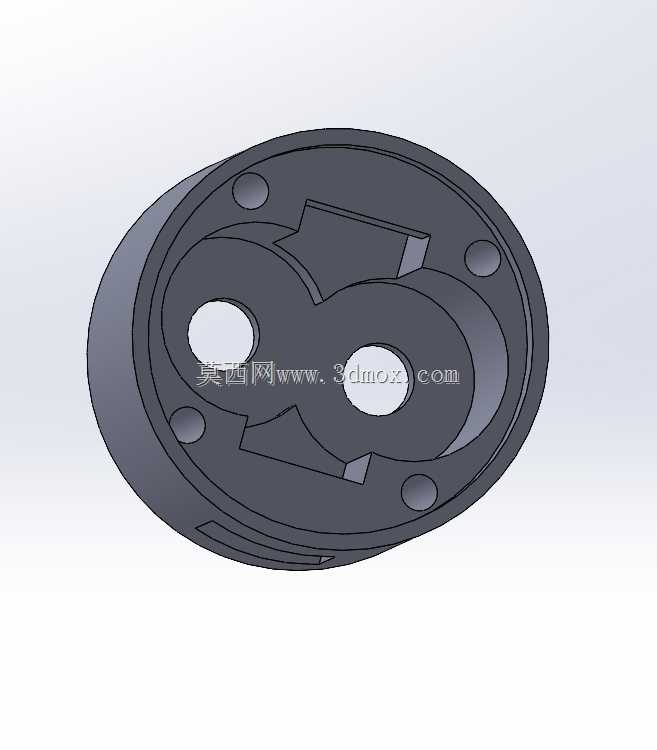

　　泵体端面上均匀分布的四个沉头孔是安装定位孔，孔位的位置度公差控制在0.02mm以内，既用于泵体和泵盖、安装基座的螺栓紧固，也承担整泵的定位作用，保证泵轴和驱动端的同轴度，避免轴系运转时出现偏磨。端面的环形密封槽用于安装O型密封圈，槽的深度和宽度按照对应线径的密封圈压缩率20%-25%设计，确保静态密封面在额定工作压力下无渗漏。泵体外缘的定位止口和安装基座的止口孔配合，配合公差选H7/h6间隙配合，装配时能快速完成同轴定位，不需要反复调整找正，能有效提升现场装配效率。

　　设计这类泵体的时候，首先要根据系统需要的额定流量、工作转速确定摆线转子的参数，包括内外转子的齿数、偏心距、齿形圆弧半径，再根据转子的最大外圆尺寸确定中心容腔的内径，容腔和转子的径向间隙要结合所选铸件的材料收缩率、加工精度综合确定，如果是采用铸铁材质，毛坯铸造后要经过时效处理消除内应力，避免加工后出现腔室变形导致转子卡滞。流道设计时要尽量缩短进油通道的长度，进油口的流速控制在1.5m/s以内，压油口流速控制在2.5m/s以内，减少油液流动过程中的压力损失。安装孔的布局要考虑螺栓的预紧力均匀分布，避免紧固后泵体出现不均匀变形导致容腔失圆，四个安装孔的中心圆直径要比转子容腔外径大15-20mm，保证螺栓压紧力能均匀作用在密封端面上，不会出现局部密封压合不紧的问题。

　　从安装边界来看，这类盘式泵体的轴向厚度一般在30-40mm区间，最大外圆直径根据流量不同一般在80-120mm之间，安装时不需要额外的支撑支架，直接通过止口定位、螺栓紧固在驱动端的法兰面上即可，轴向占用空间比同流量的分体式齿轮泵小30%左右。泵体的材质一般选用灰铸铁HT200，具备良好的减振性能和耐磨性能，铸造后的流道内壁不需要额外加工，只要清理干净铸造飞边和粘砂即可，能有效控制加工成本。如果是用于有腐蚀性介质的工况，也可以换成铝合金压铸材质，重量更轻，导热性能更好，适合移动设备上的液压系统使用。

　　实际选型适配的时候，要注意泵体的容腔深度和所选转子的厚度匹配，容腔深度比转子厚度大0.02-0.03mm，给转子的轴向浮动留一定间隙，端面间隙可以通过泵盖和泵体之间的密封垫厚度调整，保证轴向泄漏量在合理范围。泵体上的进出油孔一般设计成管螺纹接口，和标准液压管接头直接适配，不需要额外的转换接头，减少管路连接的泄漏点。在三维建模过程中，这类泵体的建模难点在于中心异形容腔的轮廓构建，需要先根据摆线转子的齿形参数生成转子的运动包络线，再偏移出均匀的径向间隙得到容腔轮廓，不能直接按照转子外圆画成规则圆形，否则加工出来的泵体会出现转子转动卡滞、容积效率不达标的问题。同时要注意所有安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓紧固后头部不高出泵体端面，避免和相邻部件出现干涉。
