钢管式赛车车架底盘结构设计

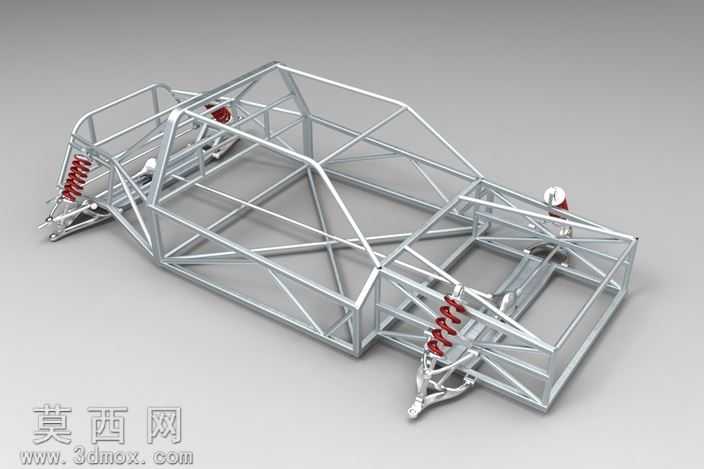

本作品为钢管桁架式赛车车架底盘的三维结构设计，整体采用空间钢管桁架结构形式，通过多规格管材的交错焊接搭建，形成兼具高强度与轻量化特性的承载基体，是赛车整车结构的核心承载部件。建模过程中严格遵循赛车底盘的力学承载逻辑，对车架的主纵梁、横梁、斜向加强撑、悬架安装支座、乘员舱防护框架等结构进行了精细化建模，每一处管材的连接节点都做了贴合实际焊接工艺的结构处理，避免出现结构干涉与应力集中的设计缺陷。模型完整还原了悬架系统的安装匹配结构，前后悬架的螺旋弹簧、减震器安装位都按照实车装配逻辑预留了精准的安装接口，减震器与车架连接的摆臂结构、铰接点位都做了参数化设计，可直接匹配后续的悬架运动仿真分析。材质设定上，车架主体管材采用高强度铬钼钢材质参数，渲染时还原了金属管材的哑光金属质感，弹簧部件还原了弹簧钢的金属光泽与表面纹理，铰接点位的金属连接件也做了对应的材质区分，整体渲染效果清晰展现了车架的空间结构层次，能够直观呈现各部件的装配关系与布局逻辑。设计思路围绕赛车车架的核心性能需求展开，在保证车架整体扭转刚度、抗弯强度满足赛事要求的前提下，通过优化管材排布路径、削减非承载区域的冗余管材，实现车架整体的轻量化设计；乘员舱区域的框架结构做了专门的加强设计，形成闭环的防护笼结构，能够在碰撞场景下为乘员提供充足的生存空间；前后悬架安装位的结构做了局部加强处理，通过增加斜向支撑筋分散悬架传递的冲击载荷，避免极限工况下车架安装位出现变形失效。整个模型的结构设计充分考虑了后续的整车装配兼容性，预留了动力总成、转向系统、制动系统、座椅等部件的安装点位，各部件的装配层级清晰，可直接用于后续的整车结构装配、有限元力学仿真、赛事样车试制参考等场景，完整展现了钢管式赛车车架从结构布局到细节设计的全流程设计逻辑。
