呼吸模拟测试用仿生肺腔钣金结构

　　这套结构件的核心定位，是呼吸类传感设备开发阶段的台架测试工装，并非直接用于临床的人体植入或治疗部件，所有结构设计都围绕台架试验的可观测、可装夹、可重复测试需求展开。做呼吸类传感器开发的工程师都清楚，直接在人体上采集吸气、呼气阶段的阻力变化、气流压差数据，个体差异大、测试条件不可控，很难拿到稳定的基准标定数据，这套仿生肺腔结构就是为了在实验室台架上模拟肺部通气时的腔体形变与气流阻力特性，配合外置的气球、橡胶密封条来复现呼吸过程中的腔体容积变化，给待标定的流量传感器、压差传感器提供稳定的模拟测试环境。

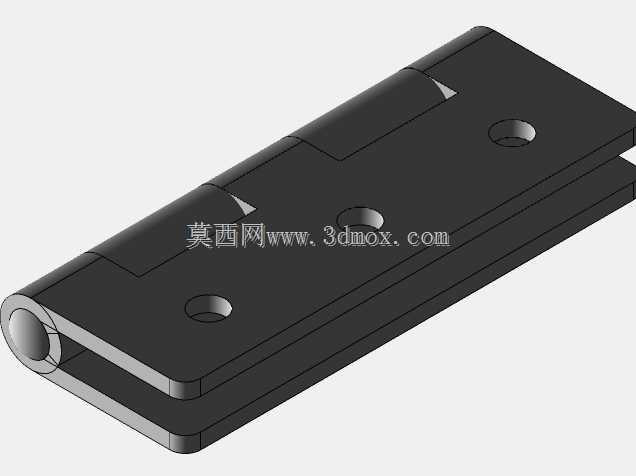

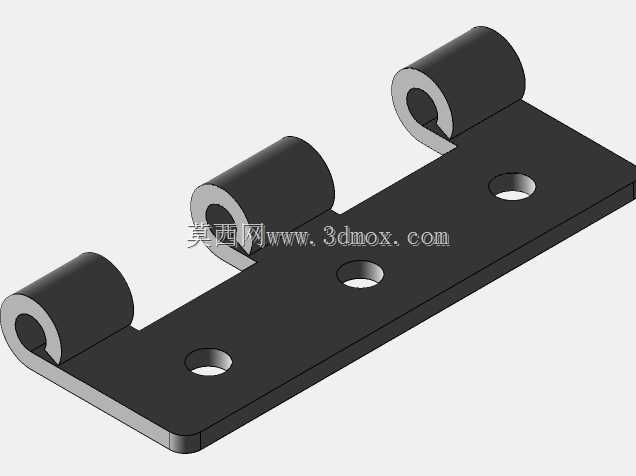

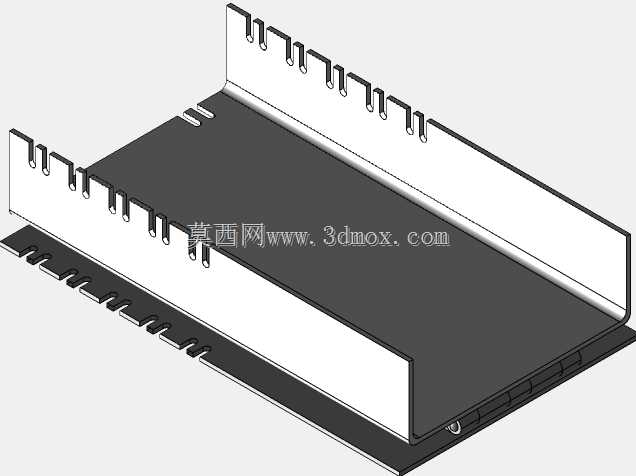

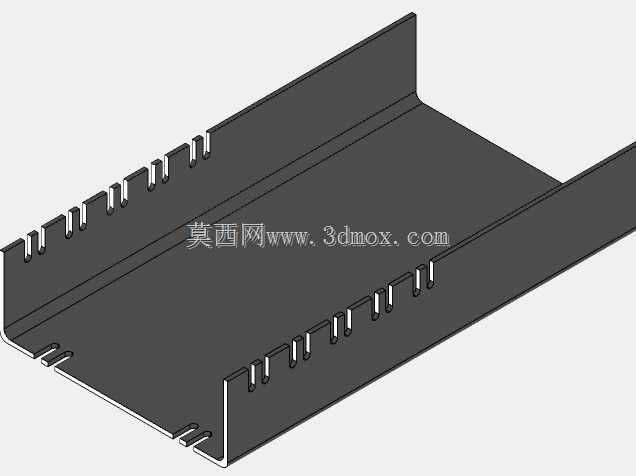

　　从结构形态来看，整体采用U型敞口槽体加两侧带卡位齿边的钣金构型，槽体的底板为平整安装基准面，两侧立边均匀排布了多组开口卡槽，这些卡槽并非随意开设的减重结构：一方面卡槽用于嵌装固定橡胶密封条，配合覆盖在槽体敞口侧的弹性气球膜，在腔体做往复容积变化时，密封条可以牢牢卡紧膜片边缘，避免通气过程中出现边缘漏气，保证腔体内压差数据的准确性；另一方面等距排布的卡槽可以根据测试需求，分段调整膜片的固定点位，改变弹性膜的有效形变面积，从而模拟不同肺容量、不同气道阻力下的呼吸力学特性，不用重新加工整套腔体，只需要调整密封条的卡位就能切换多组测试工况。

　　设计阶段最先敲定的是槽体的内部净空尺寸，腔体的有效容积变化范围需要匹配成人平静呼吸时的潮气量区间，底板的长宽尺寸预留了足够的膜片伸缩余量，避免弹性膜在最大吸气扩张行程中被过度拉扯超出弹性极限，也防止呼气收缩阶段膜片褶皱堆积卡住气流通道。两侧立边的高度经过反复校核，既要保证卡槽有足够的开设深度来嵌装密封条，又不能让立边过高导致整体刚性过剩——这套结构需要配合膜片的柔性形变，立边顶部的自由端在通气压差小幅波动时可以产生微量弹性形变，辅助模拟胸腔壁的顺应性，和真实肺部的扩张阻力特性更贴近。

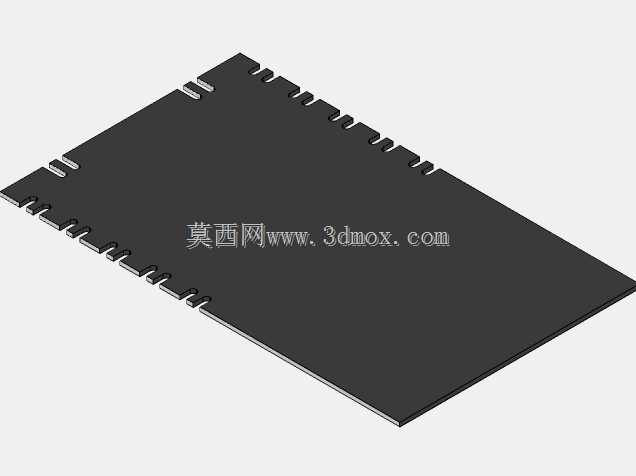

　　安装边界方面，槽体底板的背面预留了多组定位凸点与安装孔位，可以直接固定在呼吸测试台架的标准安装工作面上，不需要额外设计转接夹具，底板的平面度公差控制在台架安装的通用要求范围内，保证腔体固定后不会出现倾斜漏气。槽体的其中一端预留了通气接口的安装位，测试时通气管道从该位置接入腔体内，接口周边的密封面做了压边处理，对接气管后可以通过卡箍锁紧，避免接口位置出现泄漏影响测试数据。

　　实际测试场景中，这套结构可以覆盖多类研发工况：在呼吸机流量传感器标定环节，将弹性膜覆盖在槽体敞口侧，用卡槽内的密封条压合密封后，通过程控气源模拟不同频率的吸气、呼气气流，腔体内的弹性膜会随气流进出产生往复鼓胀、收缩，和人体肺部的通气运动逻辑一致，待测试的传感器串联在气路中，就能采集到不同阻力条件下的气流响应数据；在口罩通气阻力测试、呼吸阀片性能验证场景中，也可以将这套腔体作为标准模拟肺端，复现不同呼吸强度下的腔体压力变化，测试阀片的开启压力、闭合密封性。

　　结构的工艺性也完全按照量产工装的要求设计，整体采用薄钣金折弯成型，所有折弯边都做了圆角处理，没有尖锐毛刺，既避免安装过程中划破弹性膜片，也能减少折弯处的应力集中，长期反复做压差循环测试不会出现钣金疲劳开裂。两侧卡槽采用统一的等距间距设计，加工时可以通过一次冲压成型所有卡位，不需要二次铣削加工，制造成本低，后期维护时如果某一个卡槽的密封条出现磨损，可以单独更换对应位置的胶条，不用整体更换槽体。槽体底部的防滑凸点既可以在台架固定时起到定位作用，在未锁螺丝的临时测试场景下，也能增加槽体和工作台面的摩擦力，避免通气过程中腔体受气流反作用力出现移位。

　　和传统的硬质固定容积模拟肺相比，这套带柔性膜配合卡位结构的设计，可以通过调整膜片材质、厚度以及密封条的卡位数量，大范围调整腔体的顺应性参数，从模拟儿童肺功能到成人高强度呼吸工况都能适配，结构本身没有复杂的运动部件，测试过程中不会产生机械摩擦误差，采集到的气流、压差数据稳定性远高于多连杆式的机械模拟肺，非常适合传感器研发阶段的长时间老化测试与标定试验。
