便携通讯终端内置振动驱动组件结构

　　这套三维结构围绕手持通讯终端的触觉反馈需求展开，把振动发生、动力输出、外壳避让和整机堆叠放在同一装配关系里核对，适合结构工程师在消费电子内部布局阶段做干涉检查与方案比对。组件核心采用带偏心质量的回转驱动思路，转子质量块相对回转轴心形成固定偏心距，电机轴转动时偏心质量产生周期性离心力，进而带动整机外壳形成可感知的振动；这种方案在来电提醒、触控反馈、游戏震感和消息提示场景中应用广泛，能够在不依赖声学提示的环境下把操作状态传递给使用者。

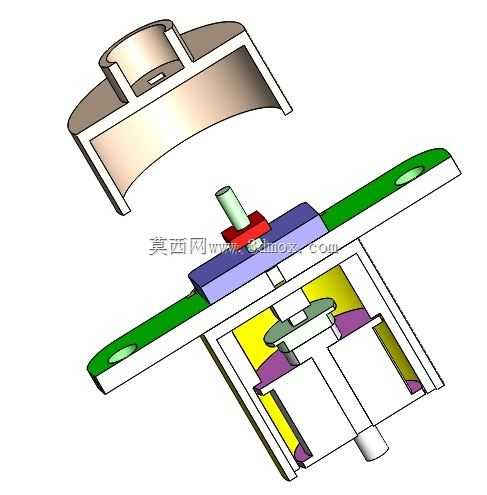

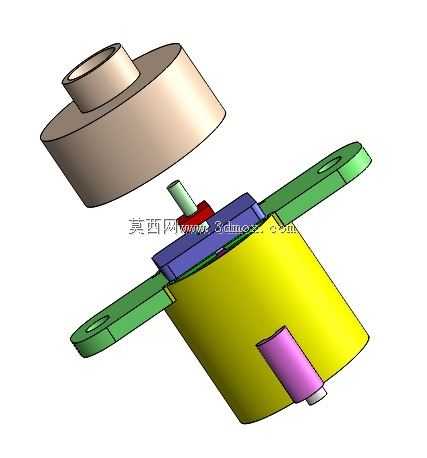

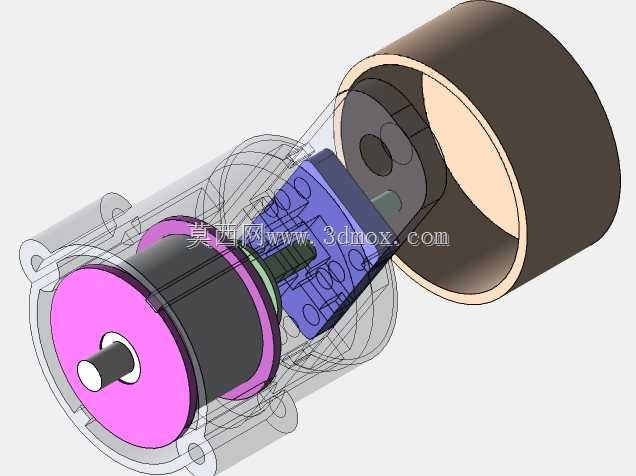

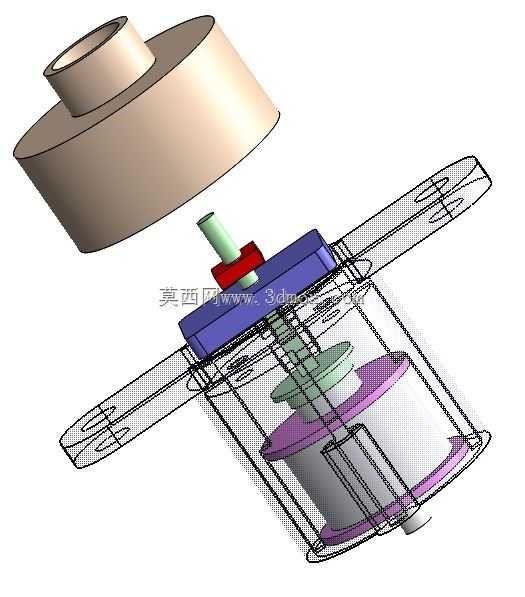

　　从装配层级看，模型将上端筒形罩壳、中部支架、回转质量块、轴系、限位件和下部腔体分别拆出，既保留了爆炸表达，也通过线框透视图呈现内部零件的相对位置。上端罩壳采用带中心凸台的回转外形，凸台可作为轴向定位或避让区域，外缘大直径圆柱面则与终端内部预留圆柱腔配合；罩壳侧壁承担防护与遮挡作用，避免偏心块在高速回转时触碰周边电池、排线或壳体筋位。中部支架承担电机固定与轴向限位功能，两侧延伸出扁平安装耳，耳片上预留连接孔位，可通过螺钉、热熔柱或卡扣固定在终端中框上，使振动力能够可靠传递到整机，而不是被柔性装配吸收。

　　设计时首先要约束的是振动强度与安装空间的平衡。偏心质量块的质量、偏心距和工作转速共同决定激振力，质量越大或偏心距越大，振动体感越强，但同时会带来更高的启动负载、轴承载荷和空间占用。模型中偏心块布置在转子下部腔体内，外围保留连续回转间隙，间隙取值需结合壳体公差、装配偏斜和跌落变形综合考虑；若间隙过小，跌落或长期运行后容易出现擦碰异响，若间隙过大，则会浪费手机内部本就紧张的堆叠空间。轴系部分通过多级同轴台阶实现径向定位，红色小件对应轴向卡止或缓冲位置，能够限制转子沿轴线窜动，同时在冲击工况下减少金属件直接撞击。

　　外形边界方面，组件整体呈竖向圆柱布局，顶部罩壳直径大于下部驱动腔体，适合放入手机主板旁的圆形预留区，也可沿终端厚度方向布置在中框与后盖之间。两侧支架耳片向水平方向展开，形成主要安装基准，实际选型时需要同时核对圆柱腔体直径、总高度、耳片孔距以及耳片厚度方向的占用。安装面应尽量靠近中框刚性较强的区域，避免固定在薄而软的电池盖或装饰件上，否则振动会被局部弹性变形削弱，还可能引发共振杂音。周边走线要避开偏心块回转包络，尤其是同轴线、FPC弯折区和连接器尾部，需在三维环境中按最大偏心半径建立运动包络体进行间隙校验。

　　功能特性上，该类组件强调低电压启动、响应迅速和体感稳定。转子在启停瞬间会经过转速爬升和下降过程，偏心质量带来的不平衡力会使固定支架承受交变载荷，因此耳片与主体连接处不宜出现突然缩窄的薄弱截面；模型中支架与圆柱主体过渡区域保留了较宽的连接宽度，有利于把振动载荷分散到安装面。下部紫色环形结构可对应配重、磁路或腔体限位件，其与外壳之间的同轴度会影响回转平稳性，装配设计中应通过止口或定位柱保证重复装配精度。

　　在工程建模过程中，可先按回转零件建立罩壳、轴、偏心块和腔体，再处理支架耳片、卡扣与孔位等非对称特征。线框视图便于检查内部轴系是否贯穿各级支撑，也能确认偏心块与外壳底部、侧壁和顶部凸台之间的安全距离。对于整机结构设计者而言，该模型不仅是单个振动发生部件，更关系到触觉反馈体验、内部空间分配、连接刚性和跌落可靠性；把激振力路径、回转包络、安装孔位和周边器件避让同时纳入校核，才能在紧凑的通讯终端内部获得稳定、安静且体感明确的振动效果。
