小型桌面级激光雕刻切割设备结构设计

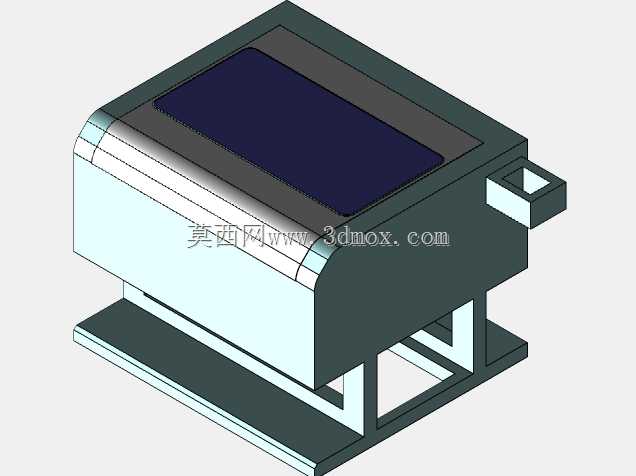

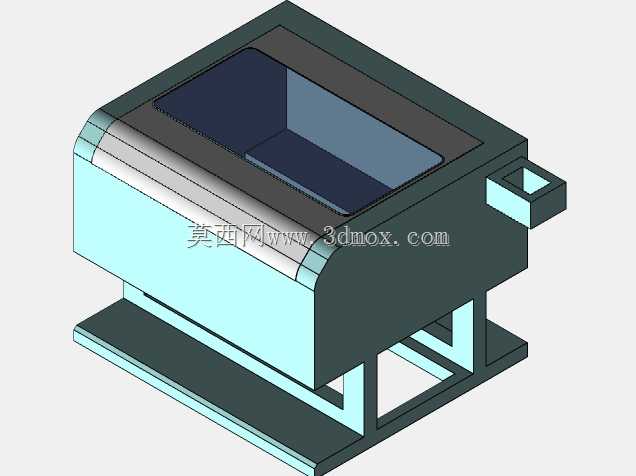

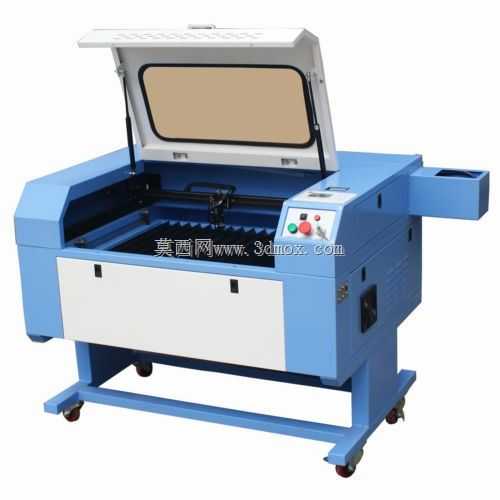

这款激光雕刻切割设备的结构设计，最初的出发点是适配小型加工场景的落地需求，区别于工业级大幅面激光加工设备的厚重设计，整体采用紧凑的箱式布局，在保证核心加工行程的前提下尽可能压缩设备整体占地尺寸，能够直接放置在常规工作台面上使用，不需要额外搭建专用安装基座，适配个体加工户、文创工作室、教学实训场景的使用需求。从功能实现层面来看，设备核心依靠聚焦后的高能量激光束完成对工件表面的刻蚀与穿透切割，可覆盖亚克力、薄木板、皮革、纸质材料等多种非金属工件的加工需求，既可以完成图案、标识类的浅深度雕刻作业，也能实现指定厚度材料的定深切割，加工过程不需要刀具接触工件，不存在刀具磨损的问题，加工路径完全由数控系统驱动，能够适配复杂轮廓的加工需求。设计过程中特意将核心的激光发生组件、运动传动组件全部集成在封闭的箱式壳体内部，上部预留透明观察视窗，既可以实时观察加工状态，也能阻挡加工过程中产生的激光漫反射，降低操作过程中的安全风险，设备侧方预留的凸起结构位，是专门设计的排风接口安装位，可直接对接外置排风管路，将加工过程中产生的烟气及时排出作业区域，避免烟尘堆积影响加工精度与作业环境。底部的支撑框架采用镂空式方管焊接结构思路，在保证整体支撑强度的前提下，尽可能降低设备整体自重，同时预留了电控组件的安装空间，将驱动板、电源模块等电气元件布置在底部框架的空腔内，和上部加工区域做物理分隔，避免加工过程中产生的粉尘掉落到电气元件上引发故障。设备的安装边界设计充分考虑了桌面使用的场景，整体外轮廓没有突出的尖锐结构，操作按键与接口全部布置在设备侧方与前部的易操作区域，不需要操作人员探身到设备上部即可完成全部操作，加工台面采用水平嵌入式设计，工件放置时能够快速定位基准边，降低装夹校准的时间成本。在结构细节处理上，运动导轨的安装面预留了调整余量，装配时可以通过微调螺栓调整导轨平行度，保证激光头运动过程中的精度稳定，壳体的拼接处采用止口定位设计，既能够提升壳体的整体刚性，也能避免拼接缝隙漏光的问题，兼顾了结构实用性与使用安全性。
