六缸径向气动发动机结构总成

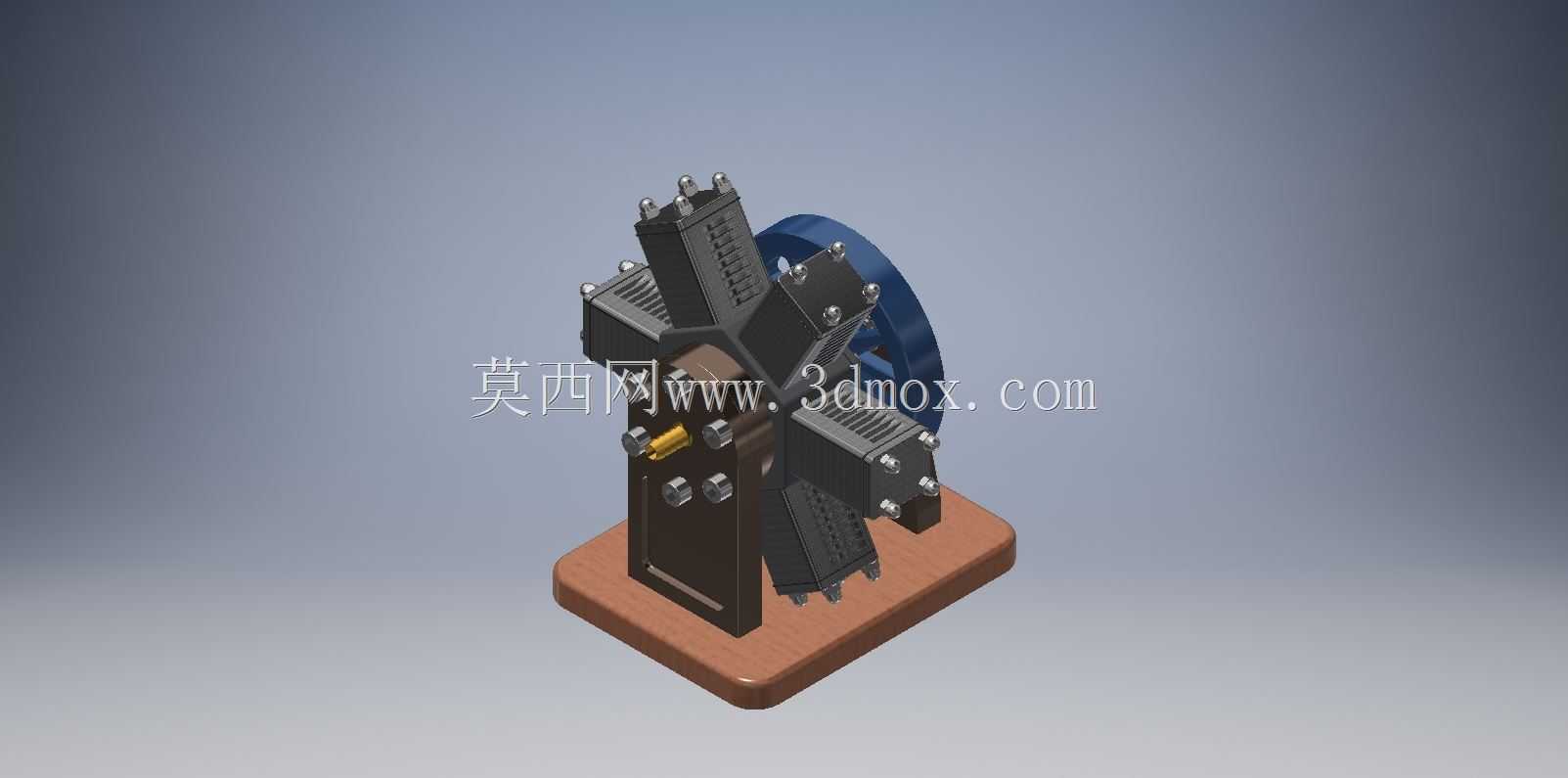

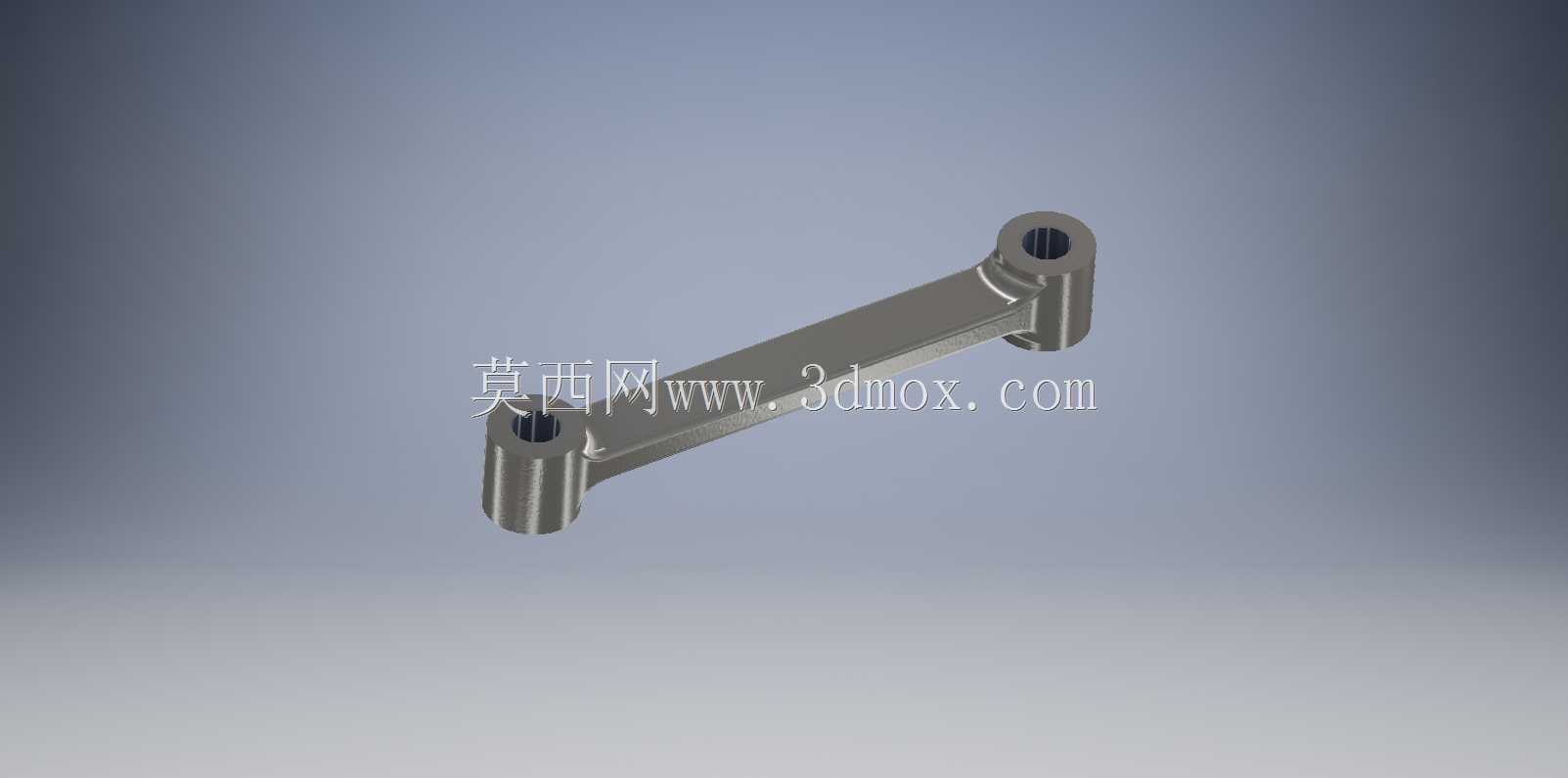

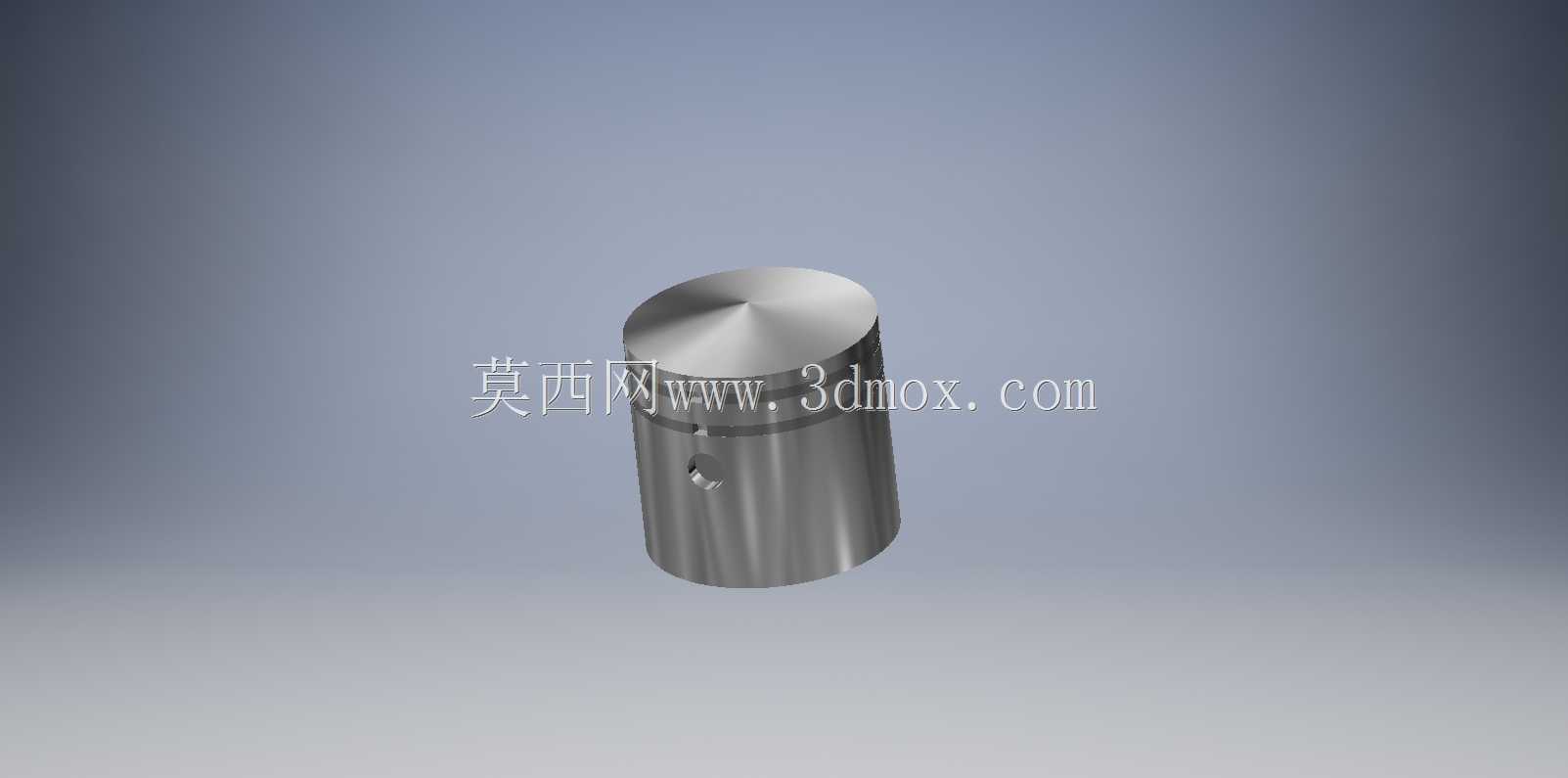

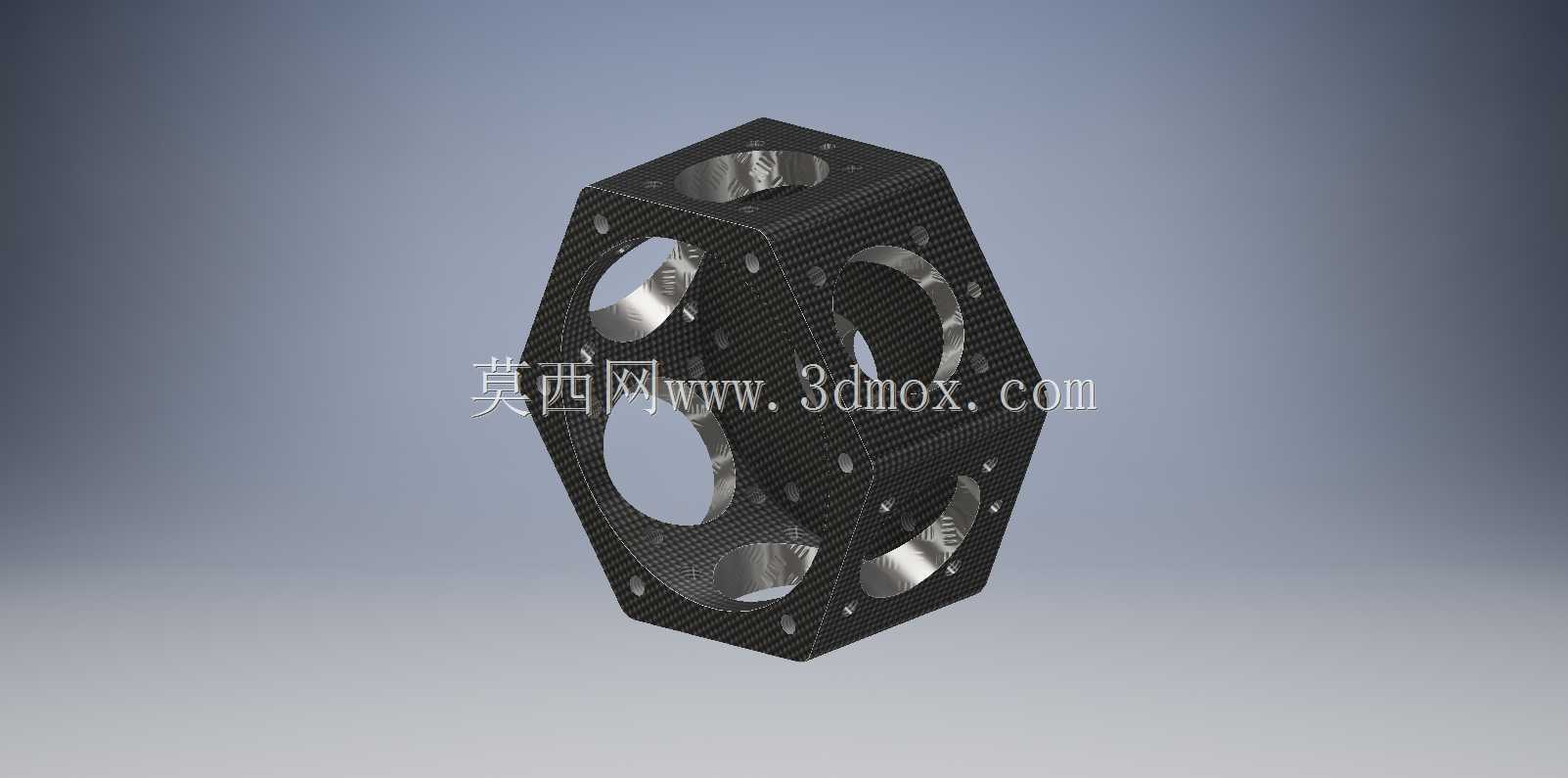

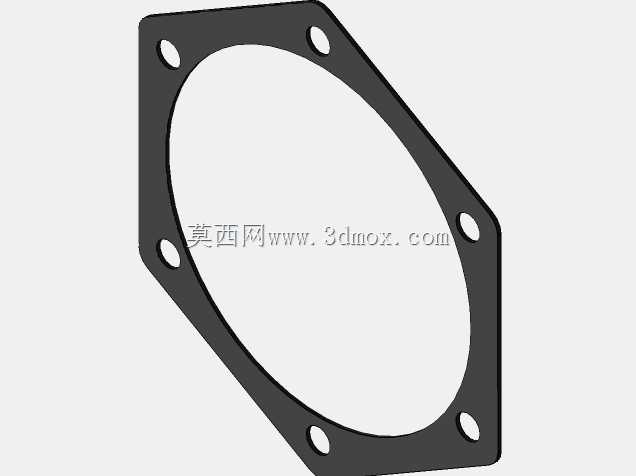

　　这套径向布置的六缸气动发动机，把传统星型内燃机的多缸均布思路移植到压缩空气驱动场景，缸体沿曲轴径向呈放射状排布，整机重心落在中心轴线上，动平衡先天优于直列或V型布局。从结构拆解看，总成包含缸体、活塞、连杆、曲轴、飞轮、配气阀板、底座支架等三十余个独立零件，各缸连杆统一铰接在中心曲柄销上，活塞往复运动通过连杆汇合成曲轴的连续回转，飞轮储存转动惯量，用来抹平六缸交替做功带来的扭矩波动，让输出轴转速更平稳。

　　实际用途上，这类气动发动机常出现在教学演示台、防爆作业区的小型动力源、展会机械动态展品以及气动工具原理验证场合。压缩空气驱动本身不涉及燃油燃烧，排气就是洁净空气，在有易燃易爆气体的车间、矿井演示段或者对电火花敏感的实验环境里，比内燃机更安全；同时它的启停响应快，通过调节进气压力就能粗略改变输出扭矩和转速，管路连接简单，不需要油箱、点火和冷却系统，维护点集中在密封件和配气阀上。

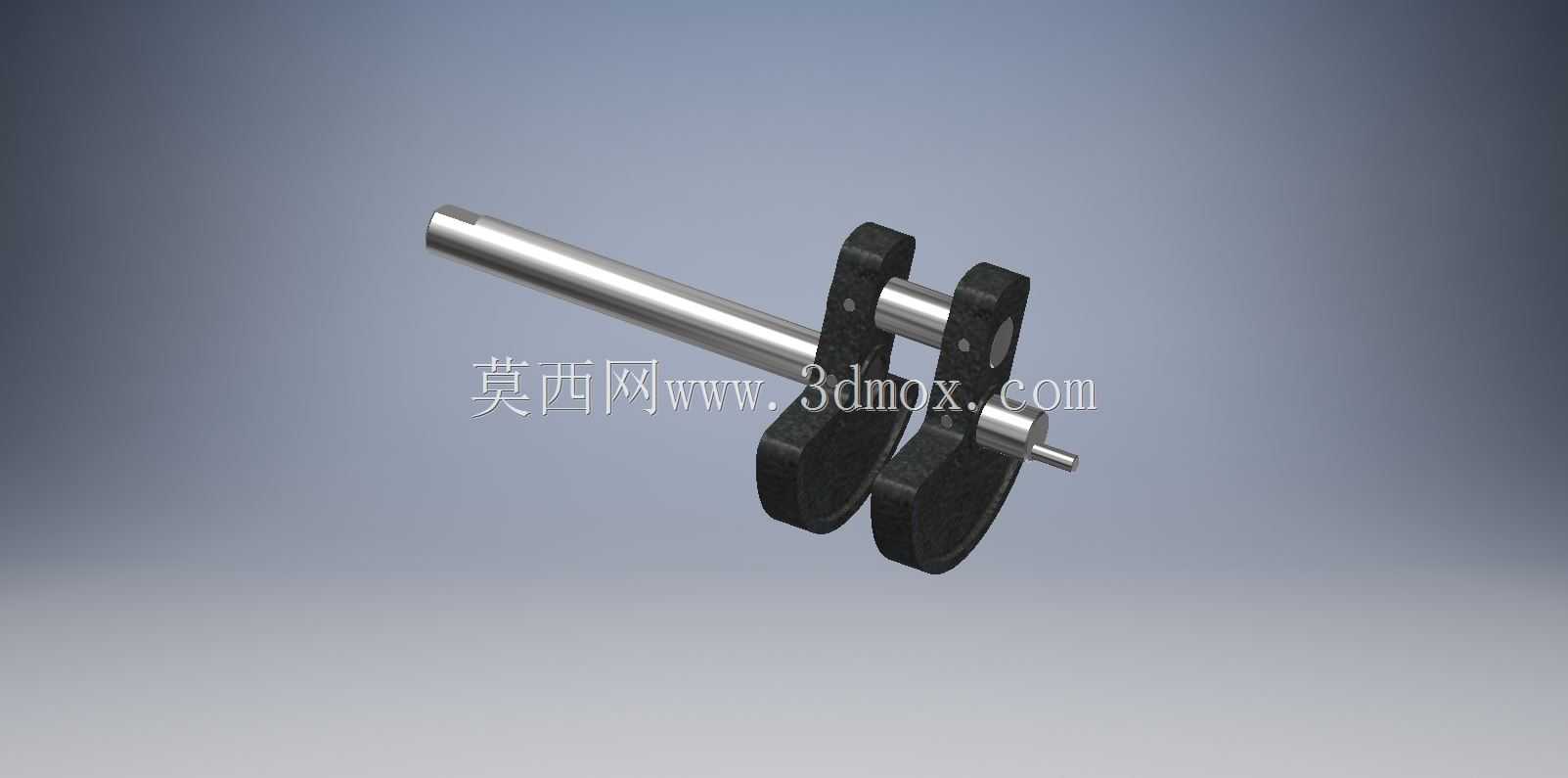

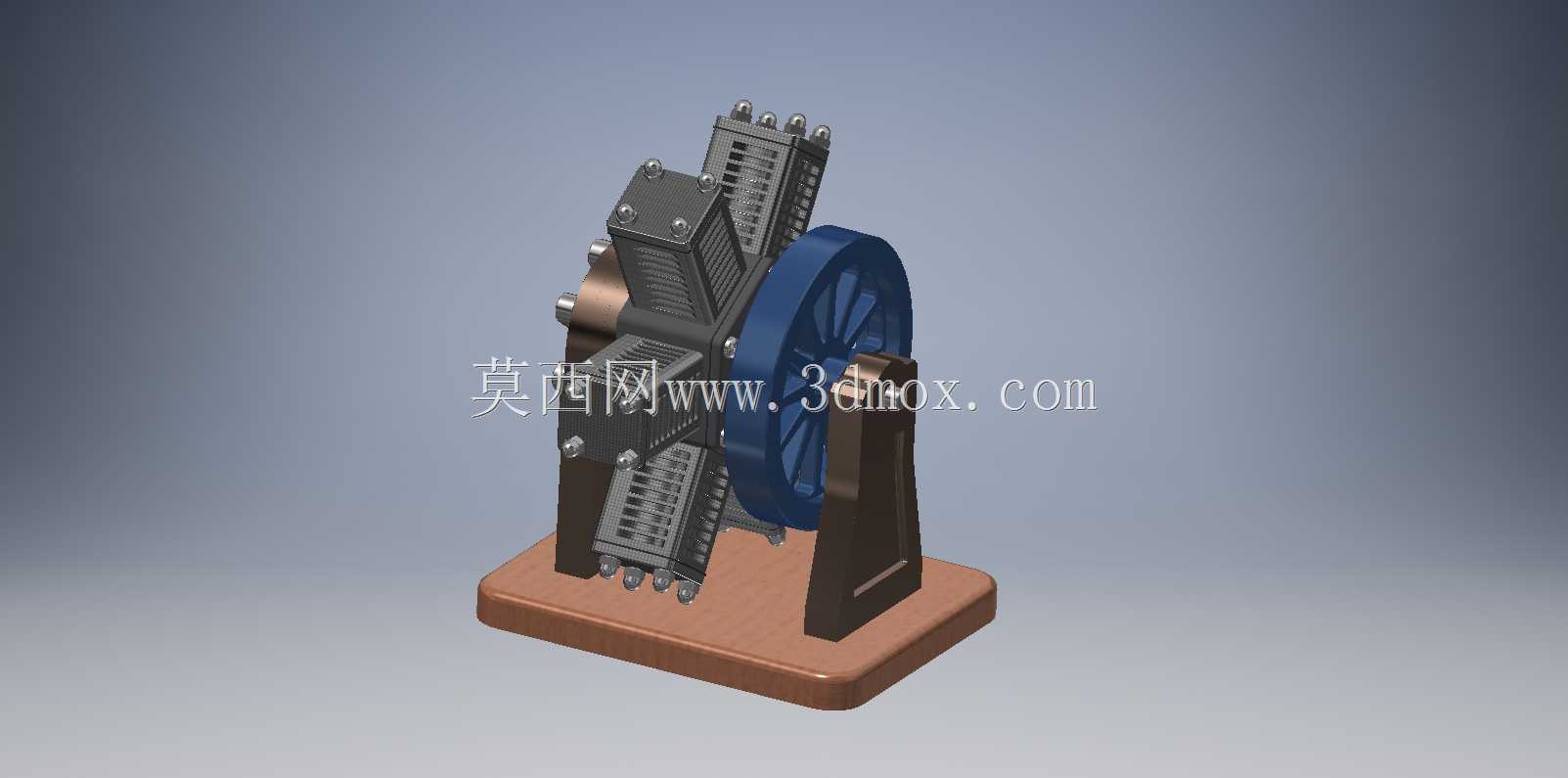

　　设计思路上，径向布局让六个缸围绕中心轴分担载荷，单缸受力更小，曲轴只需要一个曲拐就能汇集全部连杆，轴向尺寸被压得很短，整机呈立式薄盘形态，占地紧凑。缸体外侧密布散热鳍片，虽然气动驱动热负荷远低于内燃机，但压缩空气膨胀会产生温降，鳍片同时起到与环境换热、防止缸体过度结霜的作用；侧面大直径飞轮兼作带轮安装位，可通过皮带向外接负载传递动力。底座采用带圆角的平板加立式支撑的形式，支撑轴承座直接固定在立板上，曲轴两端的支承跨距经过匹配，避免悬臂过长引起的挠曲振动；底板预留安装孔位，可直接锁在工作台或演示机架上。

　　安装边界方面，整机高度方向以底板底面为基准，最高点为顶部缸体的阀盖，径向最大轮廓由飞轮外缘和最外侧缸体决定，布置时需要在飞轮一侧留出皮带传动或联轴器的操作空间，缸体放射方向也要预留进气管路和检修扳手的空间。配气接口集中在缸体端部，压缩空气经阀板按曲轴相位依次送入各缸，建模时各零件的配合面、销孔定位、螺栓连接都按实际装配关系搭建，活塞与缸壁、连杆大小头、曲柄销处保留了合理的运动间隙，能够在三维环境中完整演示活塞往复、连杆摆动到曲轴旋转的整个传动链路，对理解径向发动机的配气相位、多缸汇力和动平衡原理有直接参考价值。
